李 先 念

一、Trace轨迹

二、库文件

2.1PLC库文件

2.2HMI（Human-Macine Interface）库文件（HMI画面）

2.3库文件的导入与导出

关键词：Trace轨迹、库文件、HMI库文件，库文件导入与导出

一、Trace轨迹

使用Trace轨迹可以更加直观的了解到PLC中的变量的变化。

硬件要求：S7-1200（固件版本V4.0及以上），最多装载2个TRACE配置，且单个配置最多可组态16个信号；S7-1500（固态版本V2.8及以上），最少装载4个TRACE配置（取决于CPU类型），且单个配置最多可组态16个信号。

例如在观察水箱中液位的变化时，以Real型的液位为对象，操作如下：

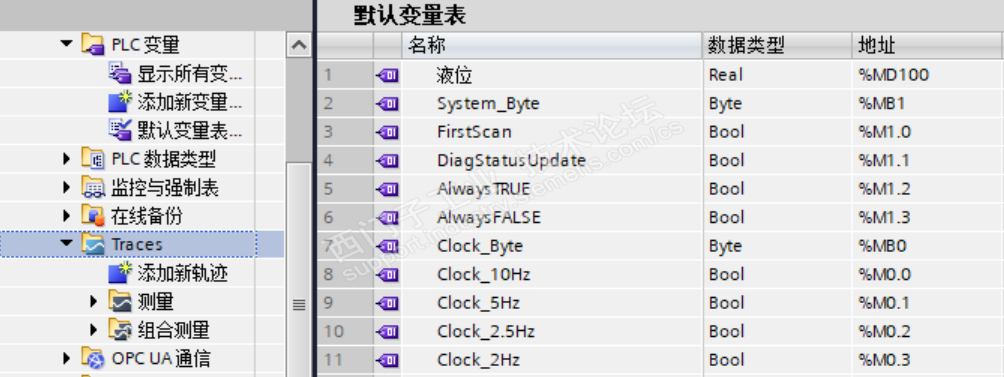

先添加Trace轨迹

可在“采样”中更改记录的频率和时长

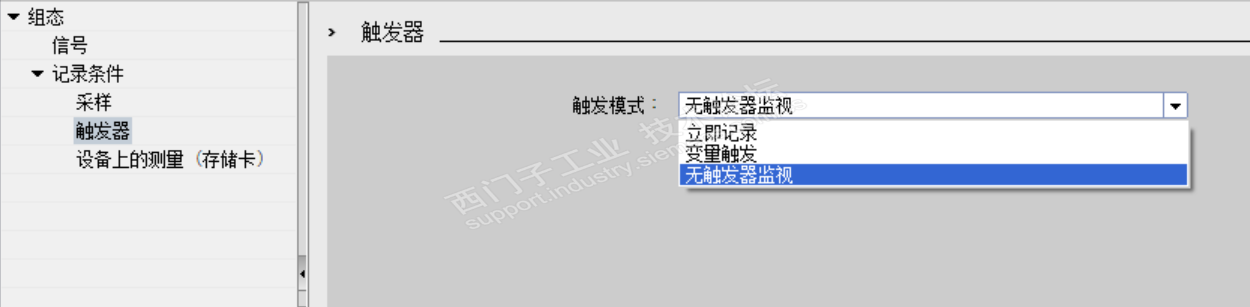

在触发器中选择需要的触发模式,更改后切换至示意图（右上角）进行调试

立即记录：激活记录后，立即开始记录

变量触发：激活记录后，仅当满足触发条件后才开始记录

无触发器监视：激活记录后，立即开始记录，且不会停止，只有触发停止记录时才会停止。

曲线Y轴的最大和最小值默认为0，更改到适宜区间才能观察到曲线变化。其它曲线颜色、X轴单位等设置可根据需要修改

将轨迹安装到设备上，并激活记录

随着时间变化，Trace曲线将显示变量的变化，如图所示

若图像为多个间断的点，如图所示，则可能为所设记录频率值过小

二、库文件

2.1PLC库文件

使用库文件可以避免重复编写相同代码，也更便于维护，提高开发效率。库分为“项目库”和“全局库”两种，均有“类型”和“模板副本”两种存储类型

库的类型：支持FB、FC块、UDT（User-Defined Data Types，用户自定义数据类型）以及与HMI（ Human Machine Interface，触摸屏，人机交互界面）相关的元素

以项目库为例：对于PLC（Programmable Logic Controller，可编程逻辑控制器，一种工业控制设备）库文件，我们可将FB块、FC块等选中后拖拽到项目库的类型中，新建成库，新建的库为已发行版本，若要进行修改，需将库文件在项目中打开并点击“编辑类型”,修改后发布版本。

在项目库中，可以通过更新库，将项目库中的内容传递至全局库中,也可以直接拖拽到全局库中（将全局库传递至项目库时也是如此）

库的模板副本：可以接受块、PLC变量表、Trace轨迹等元素

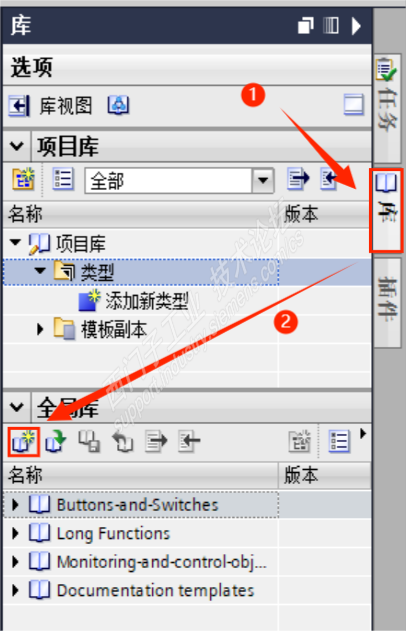

以全局库为例：我们可以首先在全局库中创建一个库,然后将我们需要的FB块、FC块、DB块等选中后拖拽到我们所创建库的模板副本中，并保存库文件即可

在全局库中，可以直接拖拽模板副本到项目库中（将项目库传递至全局库时也是直接拖拽）

2.2HMI（Human-Macine Interface）库文件（HMI画面）

HMI库文件侧重于界面设计相关的元素，用于创建美观、易用的操作界面，方便操作人员使用，下面以起保停程序的HMI面板进行示例

绘制出所需要的画面并将其拖拽到我们想要存储的地方，对于全局库，要注意进行保存

HMI库文件的传递与PLC库文件一致

在调用HMI库文件时需要将项目中的变量一一关联到画面中的元件上，并且只能调用整个画面，不太方便，我们可以将部分画面上的元素创建成库，并在库中建立相应组态

硬件要求：精简屏不支持下述功能，部分版本过低不支持PROFlenergy的精智屏也不支持下述功能。下述案例所用HMI型号：TP700 Comfort，订货号：6AV2 124-0GC01-0AX0，版本为：16.0.0.0（该型号屏幕版本需在14.0.0.0及以上）

首先定义相关UDT、FC块、DB块，并将其传递至项目库中，选中所需要元素并创建面板

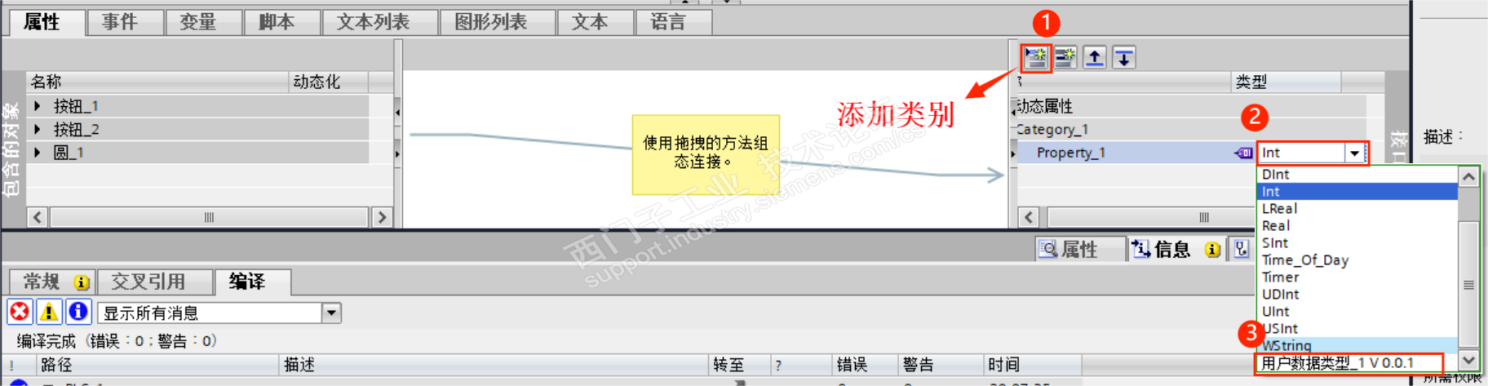

在该库视图的建立变量连接：添加类别，并将数据类型选为用户自定义的数据如图所示

分别对每个对象设置相应的事件、动画等，如：

组态完成后发布版本即可,点击“库视图”退出或进入该界面，点击“可视化”退出该界面

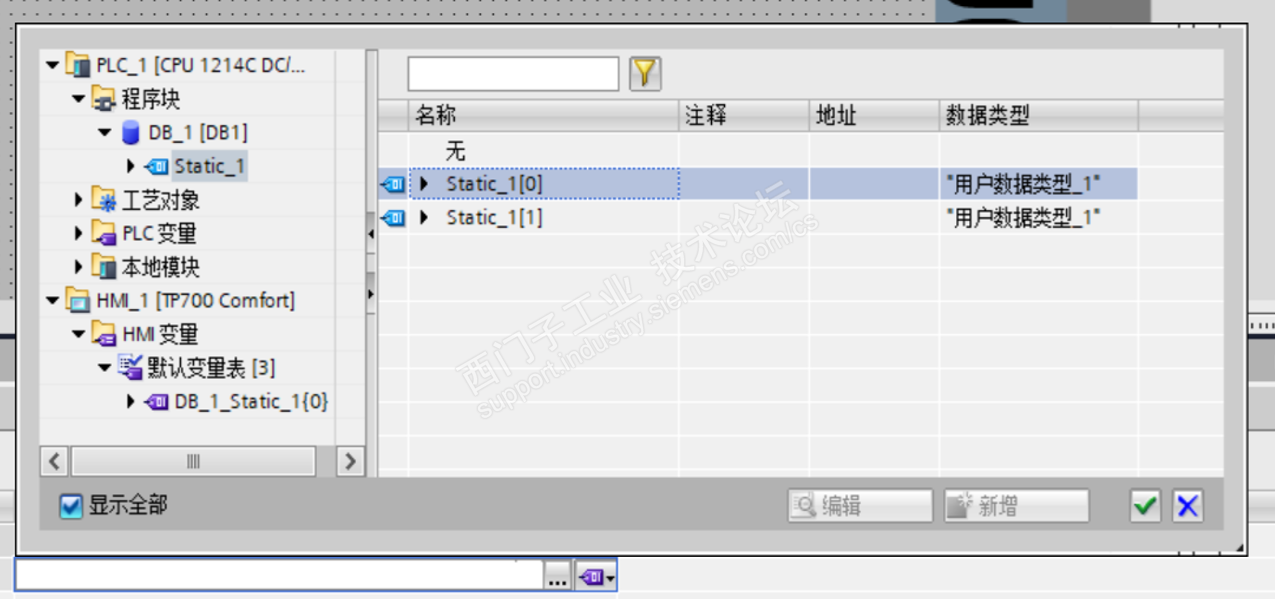

在调用时，将相应的FC、DB、UDT等传递至项目中，并在并设置接口,设置好HMI_Tag后，连接该实例所需要的变量（UDT）

2.3库文件的导入与导出

库的导出：选择全局库中要导出的库，将其另存即可

库的导入：打开全局库,选中要导入的库进行保存即可

导入库时，“以只读方式打开”默认勾选，需要取消勾选，方可对导入的库进行修改
