 求助，使用G120变频器，要求模拟量输入2V及2V以下时，电机以固定值反转，请问怎么设置？

返回主题列表
作者 主题
jsxzlz
游士

经验值:192
发帖数:6
精华帖:2
楼主    2024-08-27 22:37:50
主题：求助，使用G120变频器，要求模拟量输入2V及2V以下时，电机以固定值反转，请问怎么设置？ 精华帖

求助，使用G120变频器，要求模拟量输入2V及2V以下时，电机以固定值反转，请问怎么设置参数？
yming
至圣

经验值:132363
发帖数:22534
精华帖:855
1楼    2024-08-27 23:52:27
精华帖  主题：回复：求助，使用G120变频器，要求模拟量输入2V及2V以下时，电机以固定值反转，请问怎么设置？

想这样？




这得动点脑筋了。


学而时习之，不亦说乎？温故而知新，不亦乐乎？
太阳神2009
至圣

经验值:13589
发帖数:1569
精华帖:46
3楼    2024-08-28 08:51:23
精华帖  主题：回复：求助，使用G120变频器，要求模拟量输入2V及2V以下时，电机以固定值反转，请问怎么设置？

大概看了一下，这个跟模拟量断线维持原速运行的应用类似哦。


利用自由功能块LIM0判断模拟量信号是否处于2V或以下，满足下限值就利用NSW0切换速度设定值信号源，并且设定值取反。

主要参数：

p20228=r752[0]              LIM 0 输入X 连接 r752[0] (以AI0为例)

P20229=10.0                   LIM0 上限值QU      10V

P20230=2.0                     LIM0 下限值QL       2V

P20218[0]=r755[0]          NSW0 输入X0连接到 r755[0]（AI0）

P20218[1]=1001[0]          NSW0 输入X1连接到 P1001[0] (固定转速)

P20219=20233                NSW0的切换开关位连接到r20233（LIM0输入量位于限值）

P1070[0]=20220             主设定值连接到 r20220（NSW0的输出）

P1113[0]=20233            设定值取反连接到 r20233

P1001=xxx                     设置固定速度值



自由功能块执行参数

P20221=5                 功能块NSW0/LIM0分配到执行周期组5

P20234=5

P20222=640             执行顺序，先执行LIM0，再执行NSW0

P20235=610

没验证的哈，楼主可以试试。
kdrjl
版主

经验值:141043
发帖数:35744
精华帖:444
8楼    2024-08-28 14:06:00
精华帖  主题：回复：求助，使用G120变频器，要求模拟量输入2V及2V以下时，电机以固定值反转，请问怎么设置？

根据顶楼提问的描述。

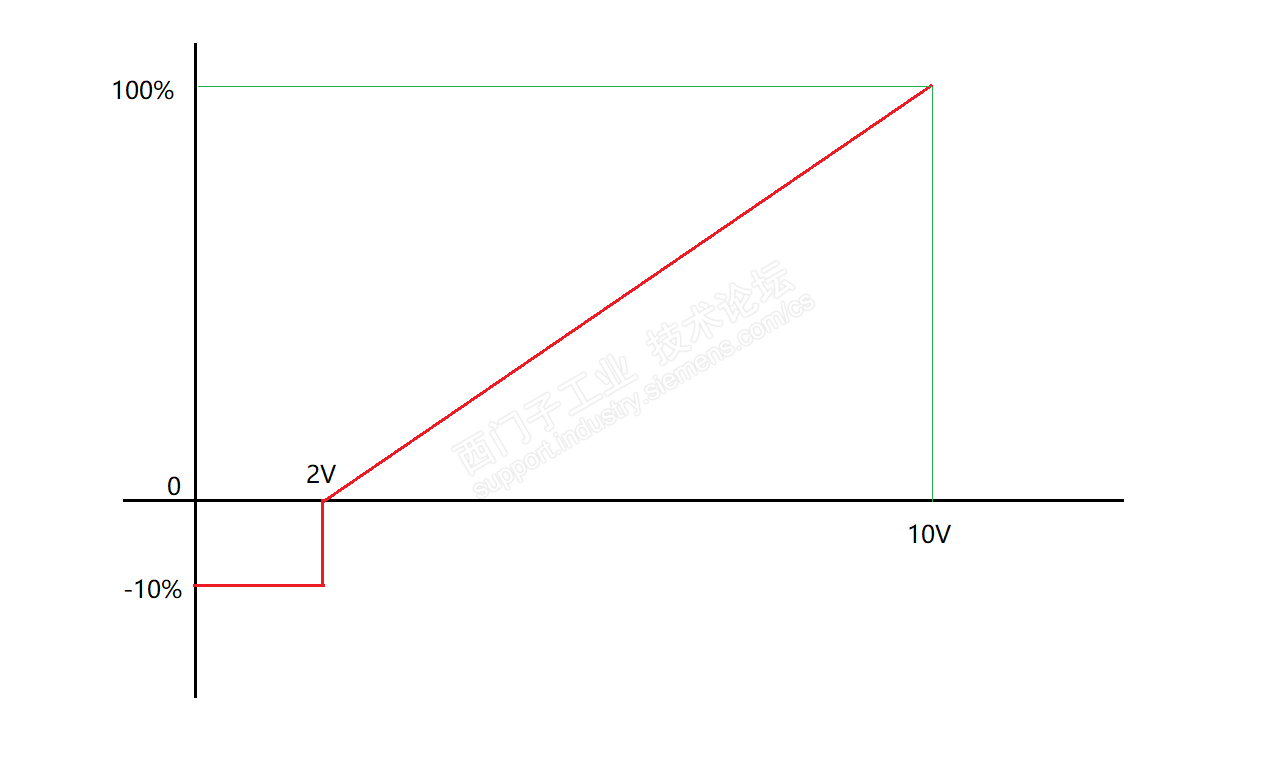

1楼给出的工艺需求曲线。


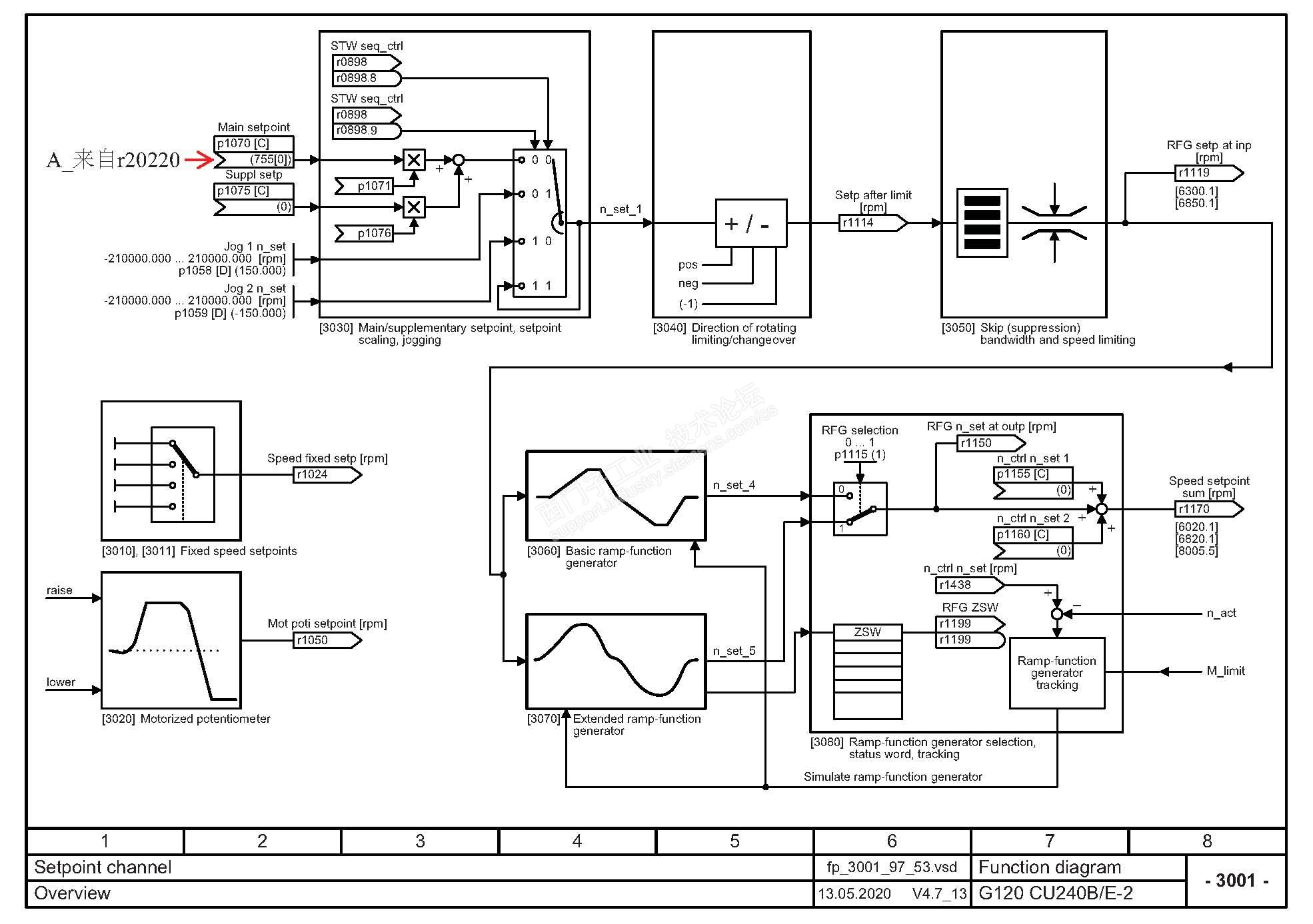

3楼的参数设置，用以实现顶楼和一楼的描述。


那么，我来进一步展示一下自由功能块来表达满足需求的模式。意在宣传自由功能块的应用方法。希望能以此举一反三。推广自由功能的使用。



我是你的朋友
jsxzlz
游士

经验值:192
发帖数:6
精华帖:2
21楼    2024-09-07 05:01:25
精华帖  主题：回复：求助，使用G120变频器，要求模拟量输入2V及2V以下时，电机以固定值反转，请问怎么设置？

多谢各位的精彩回复，让我深知该变频器的功能强大，特别是自由功能可编程。

西门子售后已上门调试。

他们的解决思路是使用PID控制，通过设定PID的极限输出最小值的连接固定值2来实现的。

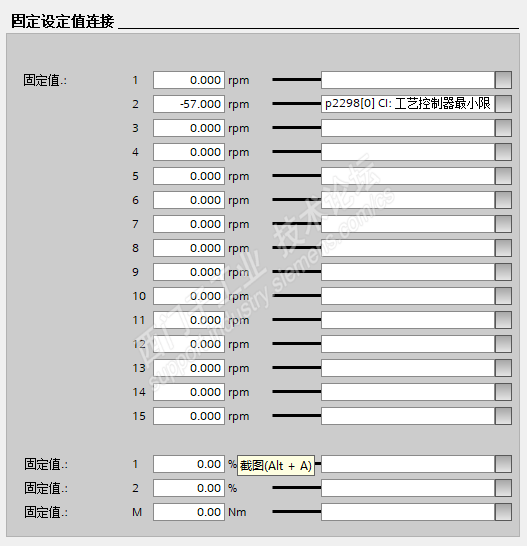

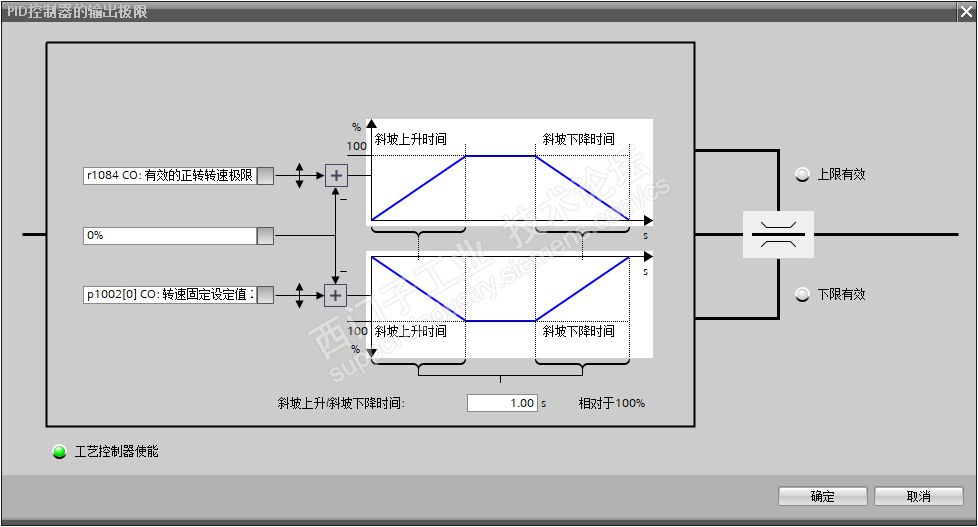

方法见图：

但我没明白，PID极限输出最小值的范围是怎么设置？PID极限输出最小值是怎么对应模拟量的反馈电压的，请各位大侠告知。
