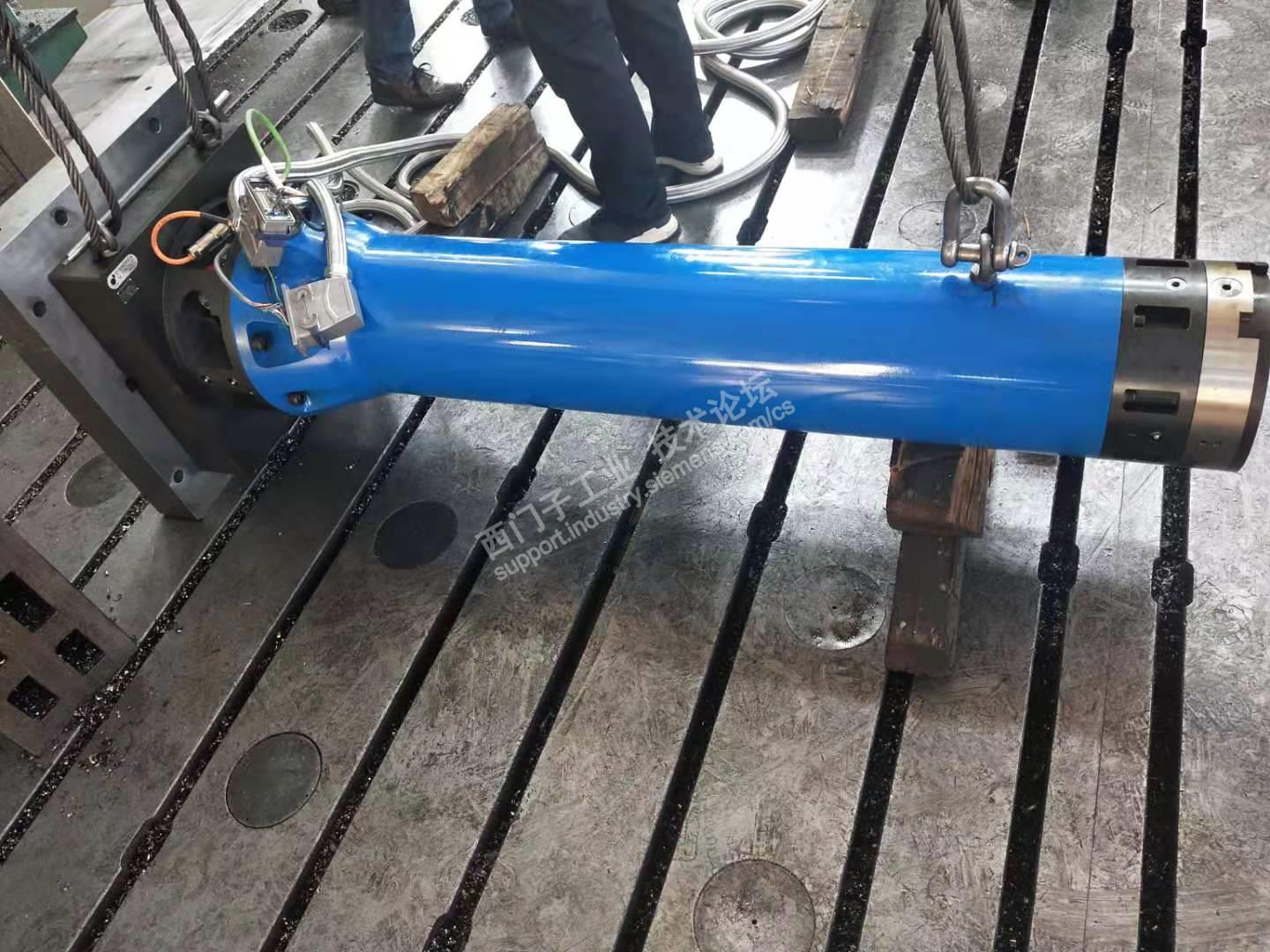

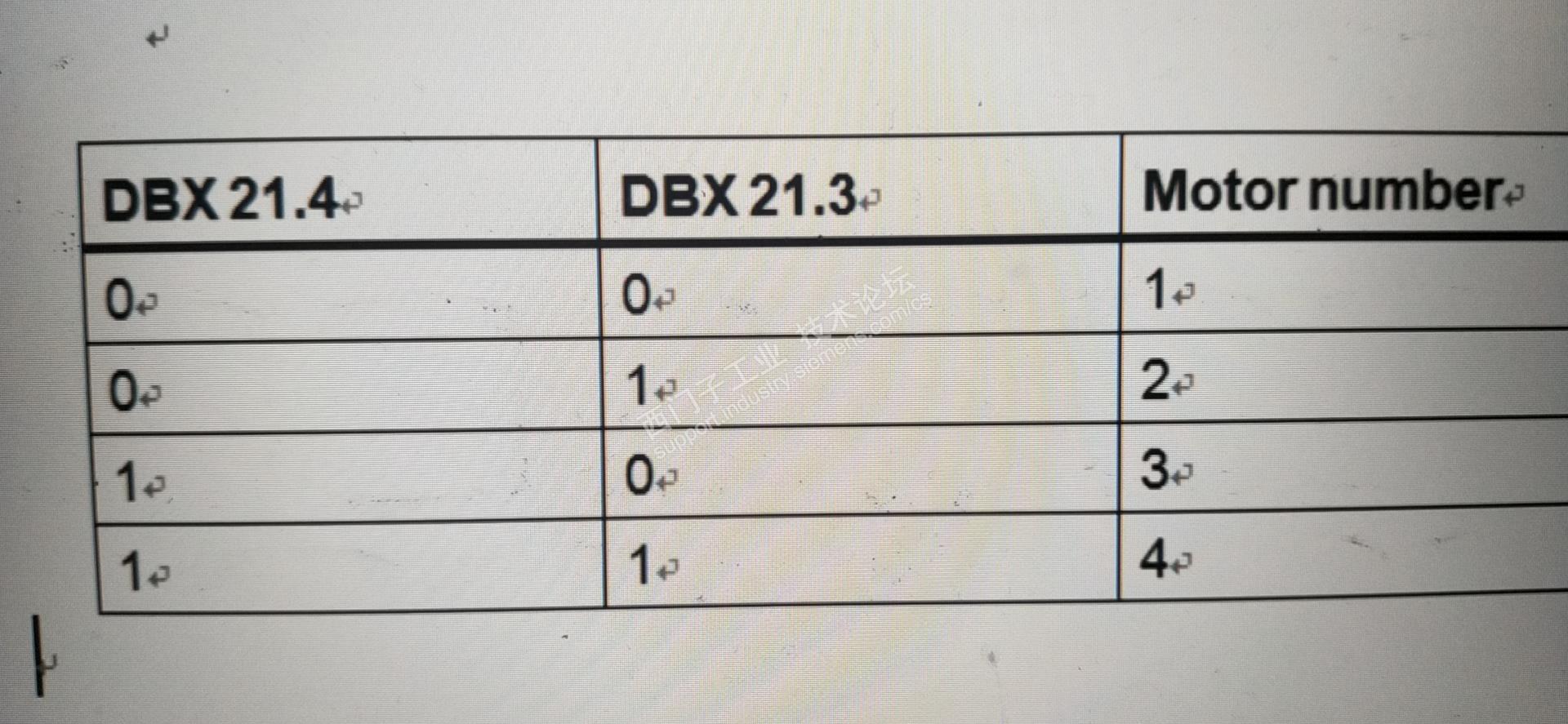

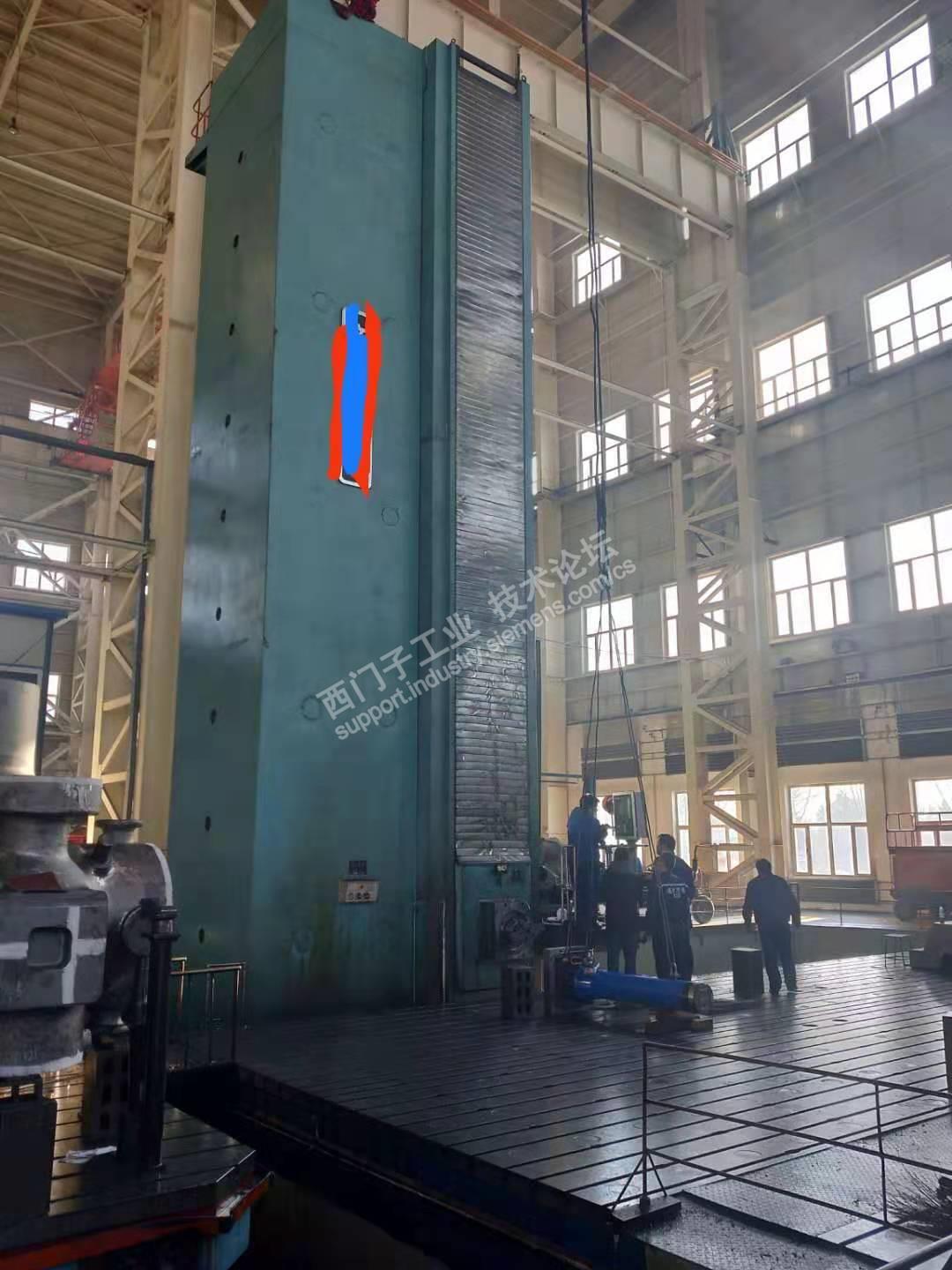

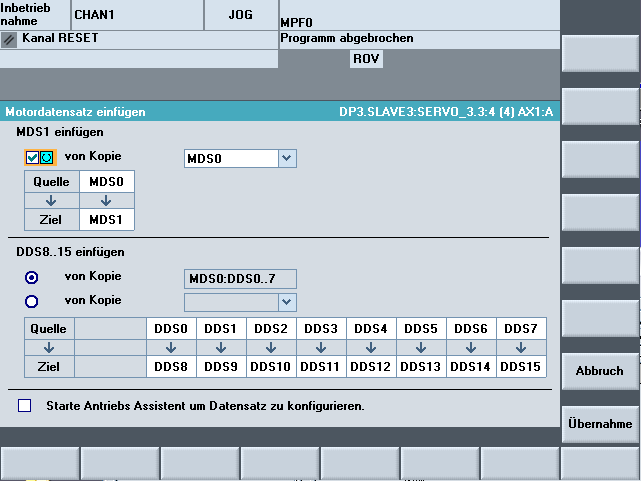

主题:【单驱动带多电机的应用】 最近接了个项目,用户一落地镗铣床TH6918需要在原基础上增加一个进口的平旋盘(该配件为增加在镗轴端面一个加工配件,目的为了实现与镗轴运动方向垂直的面)。设备图片见图一: 平旋盘附件见图2: 该平旋盘上的电机与原设备出厂时的平旋盘电机型号不同,而且两个平旋盘不能同时使用,为了成本以及方便施工,我们出了这样一个方案就是一个驱动同时带两个电机,这样就需要通过自定义M代码来切换两个平旋盘的使用。 这个方案开始遭到了同事的质疑,他们质疑的理由是,在切换时候,需要进行热插拔,拔掉电机线缆会出现轴控报警,第二,布线在原基础上很难增加线缆。第三,他们建议还是双驱动控制双电机方案更好; 经过了一番争论,还是采用了,单驱动控制方式,用户说的很明白,疫情给各行业带来了阻碍,他们的生产环境也受到很大的影响,还是采用最经济的方式,其次不好布线不是不能布线,现场测试还是有空间的,再有就是第一个问题,可以通过西门子数控一种功能PARKING来实现; 说做就做! 所需部件齐全,马上进入施工状态,开始一切布线虽然有难度,但是在我们无坚不摧的技术人员面前还是合理的布线完成了。 设备系统:SINUMERIK 840Dsl; NCU:730.3 PN; 操作面板:MCP 483PN; 驱动器:SINAMICS S120; 布线完成就剩调试了,调试远没有我个人想的那么简单,本人也是初次做这种控制应用,就如图一设备所示,原设备不包含转台轴数为X,Y,Z,W,U五轴以及主轴S1;其中,X轴是滑座运动,Y轴是主轴箱上下运动,Z是镗轴前后运动,W是滑枕与镗轴的运动方向相同,镗轴在滑枕内腔中运行,U轴就是平旋盘了,我们采用了两个平旋盘随意互换,轴名称顾定义为U1,U2;该功能就需要系统能提供的的PARKING轴功能支持。因该结构采用了两种电机,故还需要驱动器支持多组参数功能。 两个电机型号:1FT70665AF701NG0;1FT70465AF701NG0。 遇到的第一个问题: 在驱动器选择上,因平旋盘接口只有一组轴的接口,故只选择了一个轴的驱动器。因此系统要支持一个驱动器能够驱动不同电机的功能。就要在PLC的变量中,DB3X.DBX21.3 / 21.4 为选择不同电机的接口变量。 根据资料显示如下: 不但要对PLC进行处理,驱动器部分还需要做配置才能完成该功能。首先必须要在驱动器内要增加MDS组。 在增加MDS的同时,DDS也被同时复制了一组。但由于使用了EnDat绝对值的直接测量系统(绝对值圆光栅),都有自身的序列号,因此还要有新的编码器数据组:即EDS。还需要修改参数:P140-142;修改完发现还要修改P187; 修改上述参数后,就可以在不同的MDS组中配置不同的电机和编码器。 经过上面对驱动的配置和调试,驱动器部分就已经允许单个驱动器驱动不同电机的功能。剩下的就是修改PLC程序了; L #axis_number L 20 +I T #AXIS_DB A #MDS0 OPN DB [#AXIS_DB] AN DBX 2.1 R DBX 21.0 ...... 在调试时,为了NC使参数设置方便,U轴按一个轴设置的;接下来又遇到了新的难题; 因为是绝对值编码器,必须进行初始化,否则会报警;再就是更换附件后由于编码器位置不同,显示坐标值不同;这样,让我们的调试进入了困境,通过一系列讨论,决定把电机绝对值编码器更换为增量,为此,我们停工了几天,代电机更换完毕,调试继续进行... 我们通过M70,M71进行了附件平旋盘的更换, 在这里我们参考了调试手册中的介绍; 顺便说一下PARKING功能的介绍,该设备如果不使用该功能就很难完成了; PARKING功能简介(以下内容为方便坛友了解,转自网络收集的笔记) “parking驱动轴是通过参数设置,使驱动轴处于暂停状态。该功能常用在:当一驱动轴出现故障,希望故障不再显示,且使驱动轴处于可以随时被移除的状态。若需要移除维修,在没有DMC20的情况下,不能热插拔,需要断电后才可以移除。 1) Parking驱动轴的实现:通过参数P0897=1 或控制字STW2.7=1 实现。相反若要取消驱动轴的Parking功能,将P0897=0 或STW2.7=0即可。通过参数r0896.0 或状态字ZSW2.7 可以查到其状态,当r0896.0=1或ZSW2.7=1表示处于Parking状态。 2.2 Parking 编码器 1Parking 编码器的实现:通过参数P480.14=1或编码器控制字Gn_STW.14=1实现。相反若要取消编码器的Parking功能,将P480.14=0或Gn_STW.14=0即可。通过参数r481.14或编码器的状态字Gn_ZSW.14可以查到其状态,当r481.14=1或Gn_ZSW.14=1表示该编码器处于Parking状态。 ” 就这样,克服了各种困难,最后终于实现了单驱动带多电机的调试,设备刚交到客户,暂时还在试用中,过些天可能还要改一些设计上的不足,资料还在积累中,带完全应用后再拿出来与网友分享!
