不同CNC系统中螺距螺纹指令对比

2277

3

2024-05-21 10:01:11

这是发那科、西门子和三菱 3种系统的等螺距螺纹指令对比。

三菱、西门子的车削、铣削螺纹指令均为G33，而FANUC系统车螺纹是G32，而铣削螺纹是G33。

其指令格式有的可以是G90绝对方式的X Z坐标，也可以是G91增量方式的 U W坐标。铣削指令在使用时，得关注是哪个平面，需借助G17 G18和G19指令指定目标平面。

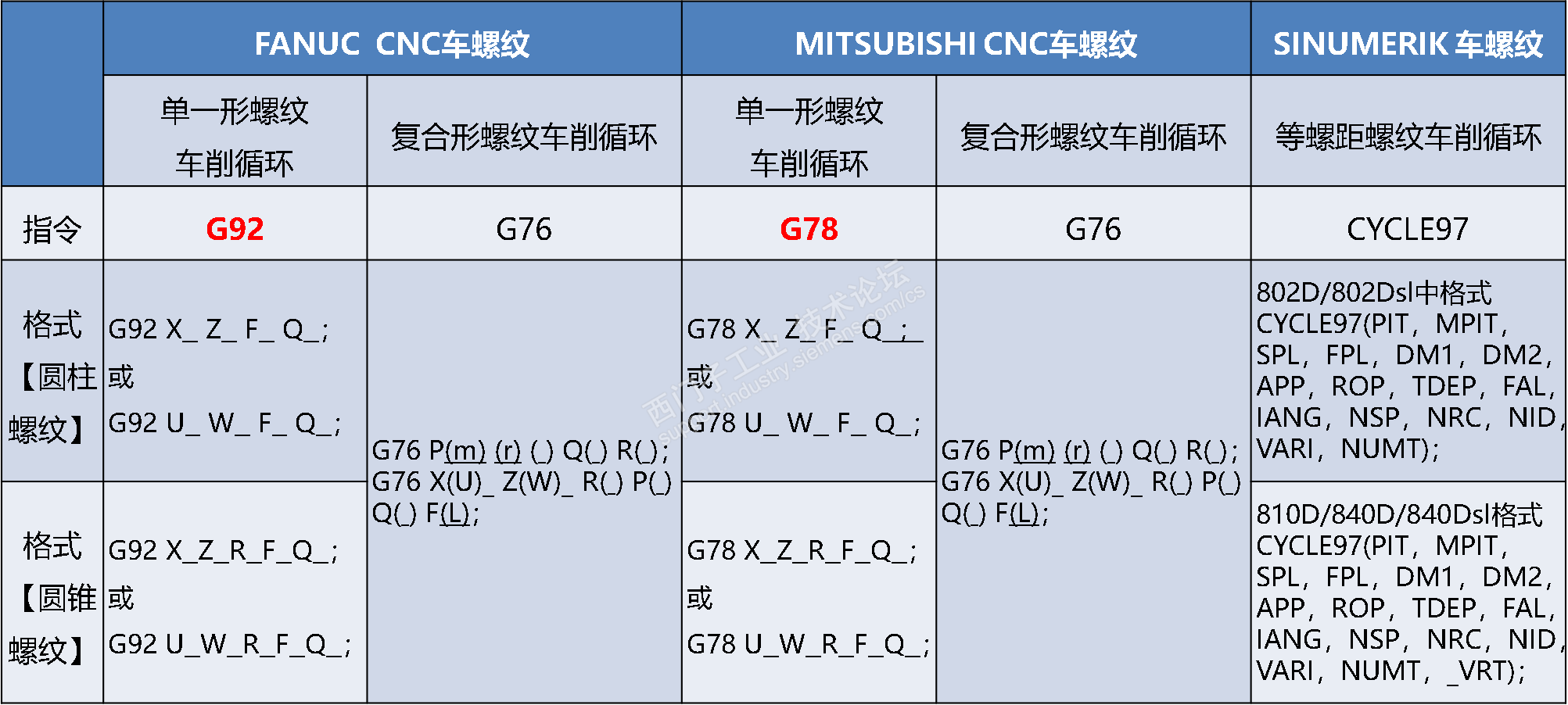

这是简化程序编写的等螺距螺纹车削指令。系统不同，指令不同。单一形螺纹车削循环，FANUC为G92，三菱则为G76，而西门子则是CYCLE97。

作为变螺距螺纹的车削指令，发那科和三菱系统一样，是模态有效的G34代码。而西门子系统将其拆分为2个，1类是螺距递增式的G34代码，另1类是螺距递减的G35代码。

还有，彼此的指令格式符号不一样。作为螺纹起刀点沿长轴方向的基本螺距，fanc和三菱用F表示，而西门子用K表示。

作为主轴每转的螺距变化量，两者恰好对调，西门子用F，而发那科和三菱用K表示。

这是FANUC机床的G34指令格式，G90绝对方式下，X默认为直径值编程。

这是三菱机床的G34指令格式，意义大致与fanuc机床相同，

不同的是关于直径值编程的CNC参数指定不同，主轴每转螺距变化量K超出范围时报警号不同，以及K取值范围不同。

这是西门子系统的变螺距车削指令。基本螺距逐渐增加时，采用G34，基本螺距逐渐减少的，采用G35.
