ET200sp掉线后，PLC使用“DeviceStates”指令实现状态监控

4698

4

2024-05-20 21:20:28

以前使用S7-1500或S7-1200配置ET200SP远程IO的工况下，在正确配置使用后，如果ET200SP的网络出现异常，则CPU会出现报错，并且CPU会显示红灯，在线诊断提示“io组件异常”等问题。

最近碰到用户提出，如果ET200SP出现掉站后，需要在HMI，上位机等界面出现报警提示。我的第一反应是，这个时候肯定要监控当前PN从站的状态，不能再仅仅只看硬件组态里报警信息了。在查看资料和网上的视频以后，我发现了博图的“DeviceStates”指令支持远程IO的监控。

以下是自己做的测试记录，以作参考。

测试环境：

● TIA Portal V17
● S7-1511T PLC Fw2.9
● ET200SP Fw4.2

程序编写：

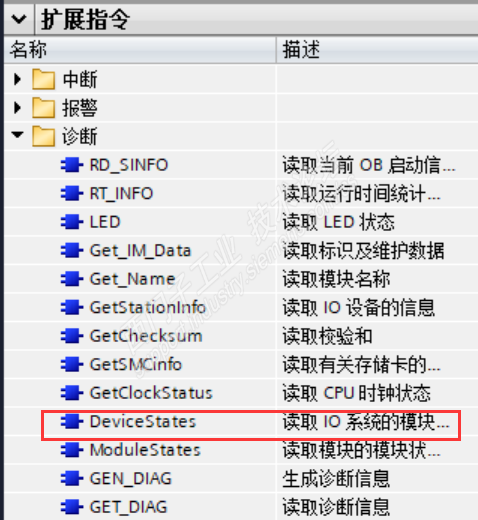

在OB1中调用指令

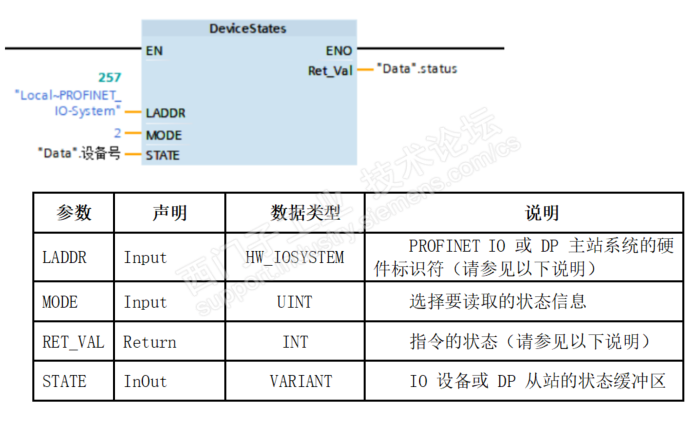

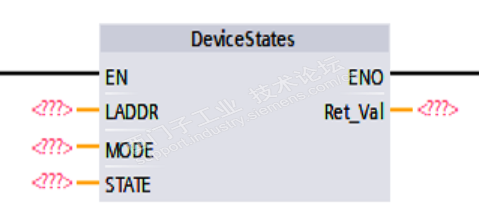

填入对应参数

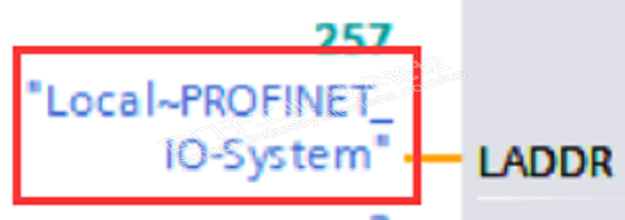

（1）LADDR填入硬件标识符

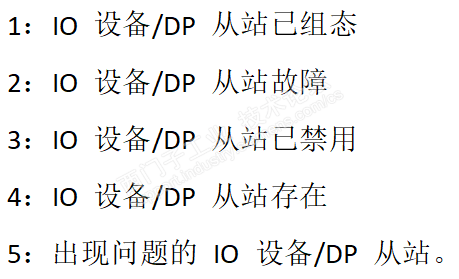

（2）MODE填入对应功能：

（3）STATE使用“Array of BOOL”作为数据类型，

对于 PROFINET IO 系统：1024 位，数组建立Array[0..1023] of Bool或：数量＜1023

对于 DP 主站系统：128 位，数组建立Array[0..127] of Bool或：数量＜127

（4）RET_VAL建立1个Word变量，监控指令当前状态

程序测试：

Mode设置=2

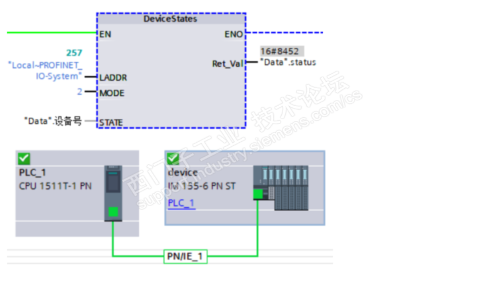

（1）远程IO状态正常

说明远程IO都组态正常

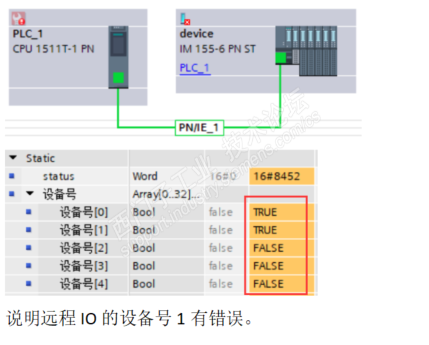

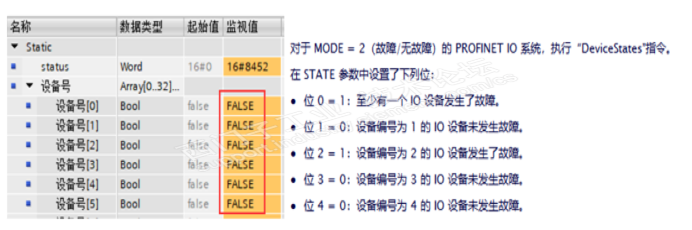

（2）远程IO状态错误、掉线

硬件设置：

远程IO设备号查找、修改

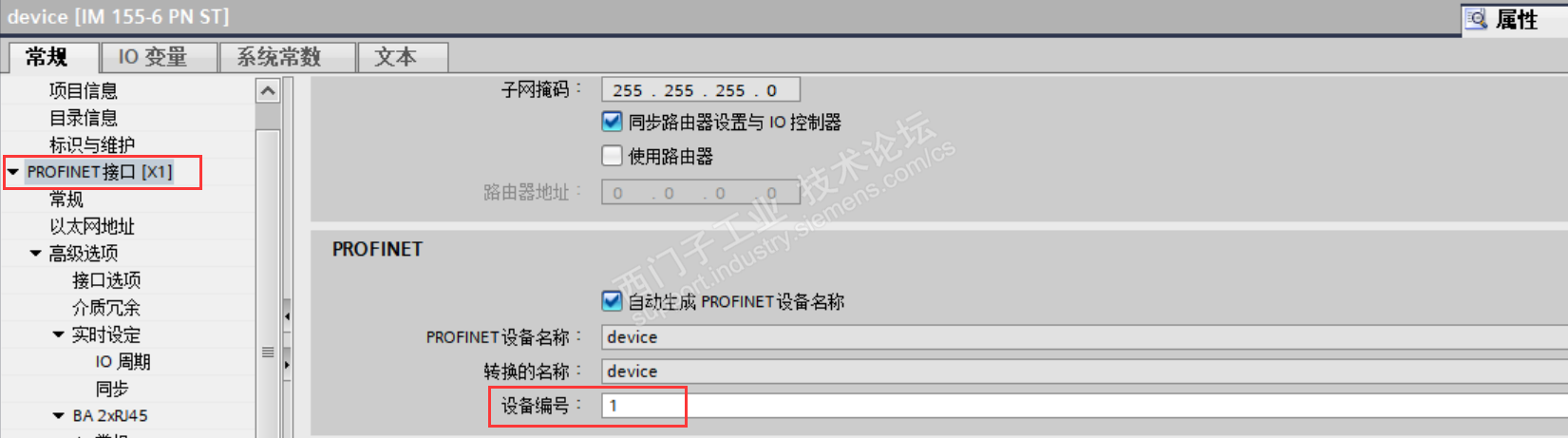

选择ET200SP，右键“属性”，找到对应选项：

使用“DeviceStates”指令实现①PROFINET IO 系统中所有 IO 设备的状态信息② DP 主站系统中所有 DP 从站的状态信息。

所以，以上方法应该也使用DP总线的状态监控，因为没有硬件，无法测试。
