s7-200smart怎样才能接收moxa串口服务器输出的信号

1440

15

2024-03-30 13:14:38

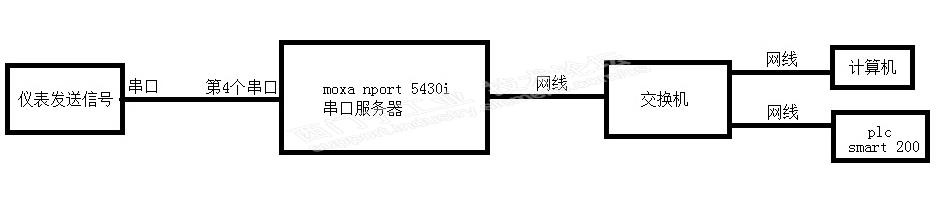

为了学习串口服务器的使用，做如下实验：一台仪表（57号站）走modbus rtu发送信号至串口服务器，串口服务器接收信号后通过“real com mode”模式传输信号至交换机，交换机传输信号至计算机和PLC。我使用如下硬件：smart200 plc一台，moxa nport5430i串口服务器一台，交换机一台，计算机一套，串口线一根，网线4根。结构图如下：

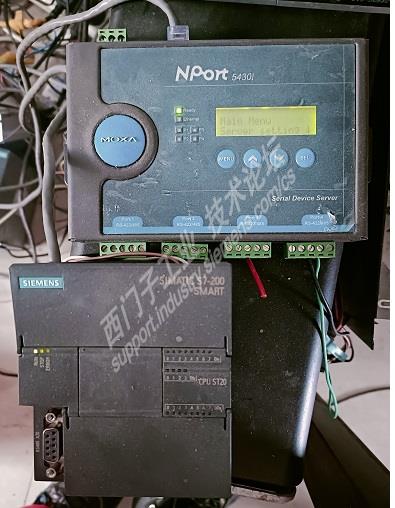

硬件实物图如下：

moxa nport串口服务器参数设置如下：

输入信号：115200，奇效验，8,1，第四个串口，modbus rtu

输出信号：real com mode

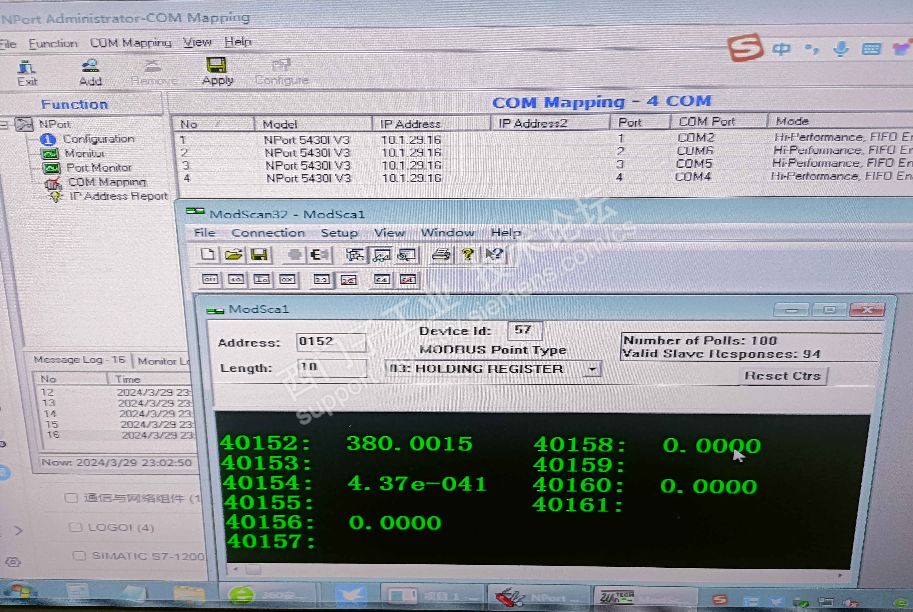

首先使用modscan32接收信号，成功，参数设置如下：

115200，奇效验，8,1，com4，modbus rtu,57号站

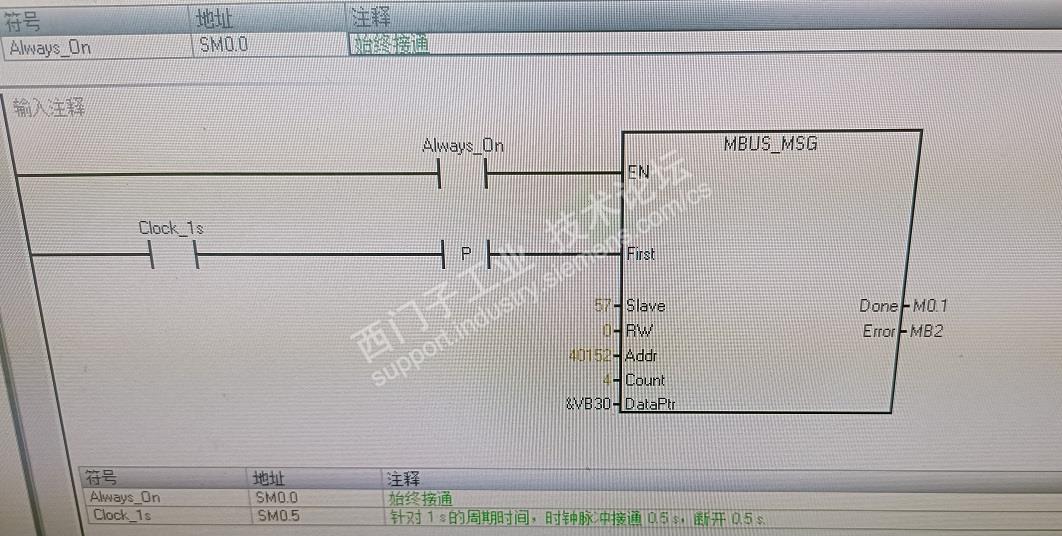

关闭modscan32,用smart 200接收数据，使用库里自带的modbus rtu主站程序，梯形图如下：

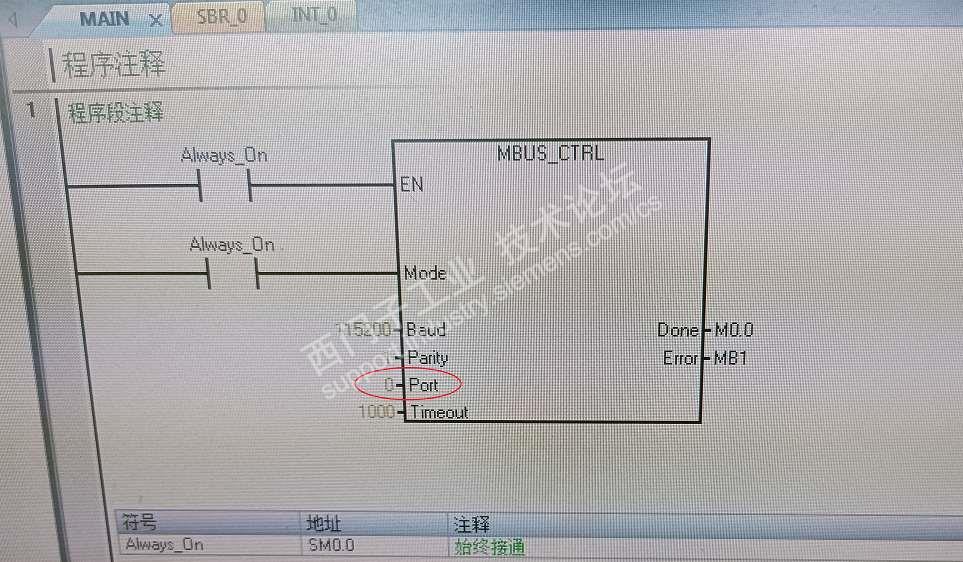

在这里就遇到问题了，红圈处的端口不知该怎么填，因为串口服务器传输过来的信号虽然是modbus rtu,但使用的是网线，我先填的4（modscan32里面使用的是com4），使用不成功，后面又先后填0和1，也不成功。

vd30和vd34一直收不到数据。

后续想到串口服务器既然是通过网线连接的，我就把串口服务器输出模式改为“tcp server mode”,plc这边使用modbus clint来接收数据，结果任然不成功。

我想知道，串口服务器分别使用modbus rtu模式和tcp server模式，plc这里怎样才能收到数据。
