CPU V3.x固件的刷新实验

965

4

2024-02-24 17:17:30

省流：1500系列订货号低的不能刷V3.x固件，1200订货号一致可以刷V4.6固件。

西门子之前发布的S7-1500系列V3.x的固件，S7-1200系列的V4.6固件，对应CPU性能有较大提升，但是1500系列订货号也有所变化。如1513从原订货号6ES7513-1AL02-0AB0升级至6ES7513-1AM03-0AB0，1200系列无变化。本实验就是尝试分别将原CPU进行固件升级。

软件平台：TIA Portal V19

硬件平台：CPU 1513-1 PN（6ES7513-1AL02-0AB0）和CPU 1212FC DC/DC/DC（6ES7212-1AF40-0XB0）

备注：本次固件刷新仅采用博途在线更新固件一个方法，未采用其它方法。

1500部分：

1、原CPU固件V2.9.4，刷新至同订货号V2.9.7正常，CPU可正常运行。

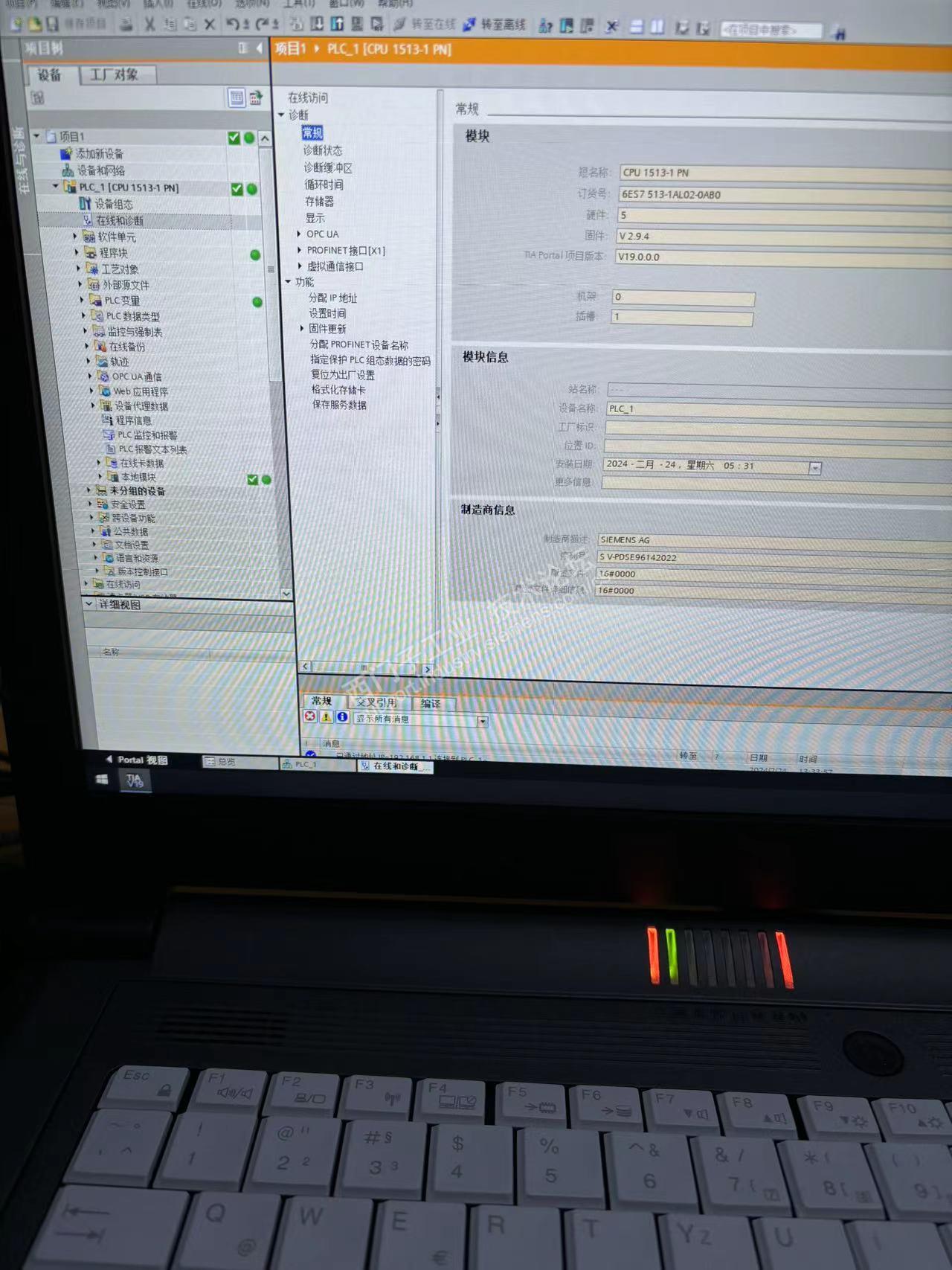

原来V2.9.4固件

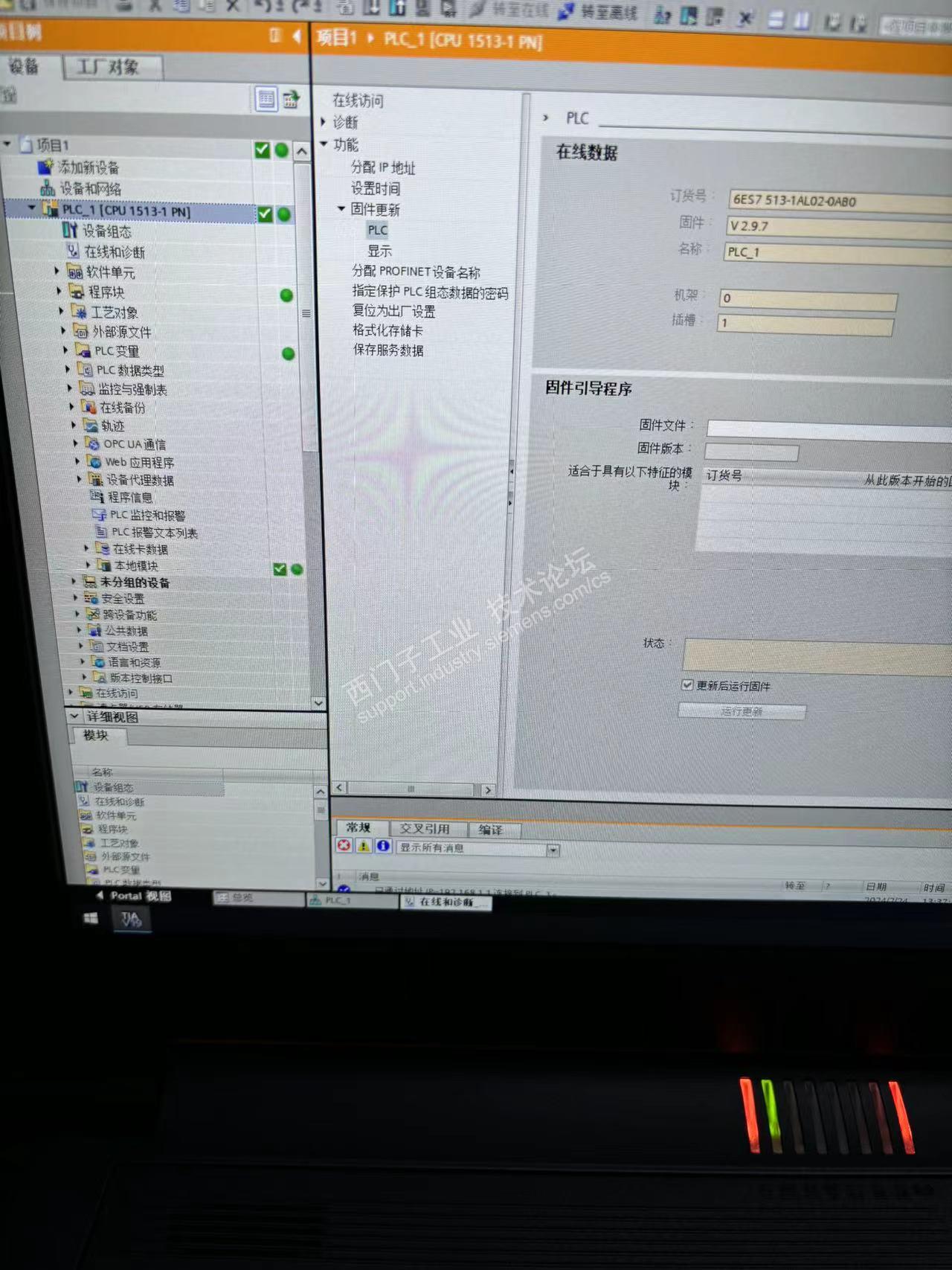

刷新至同订货号V2.9.7固件

2、原CPU（已刷入V2.9.7）尝试刷入6ES7513-1AM03-0AB0的V3.03固件，报错“所选固件文件不适合固件模块PLC，无法刷新。

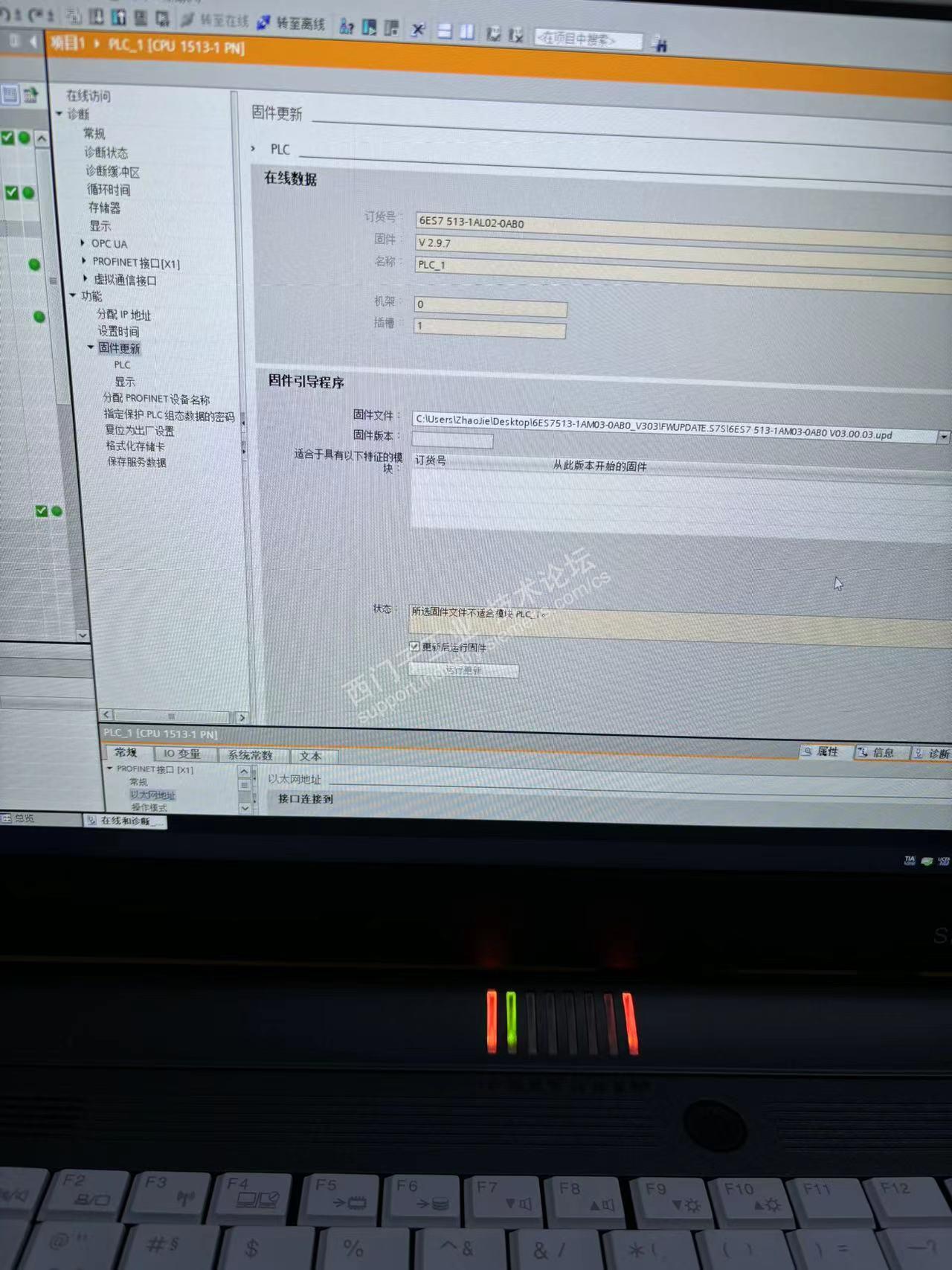

所选固件文件不适合固件模块PLC

3、组态6ES7513-1AM03-0AB0（V3.0固件），尝试下载进6ES7513-1AL02-0AB0（V2.9.7）内，报错“模块PLC的固件版本不兼容”，下载失败。

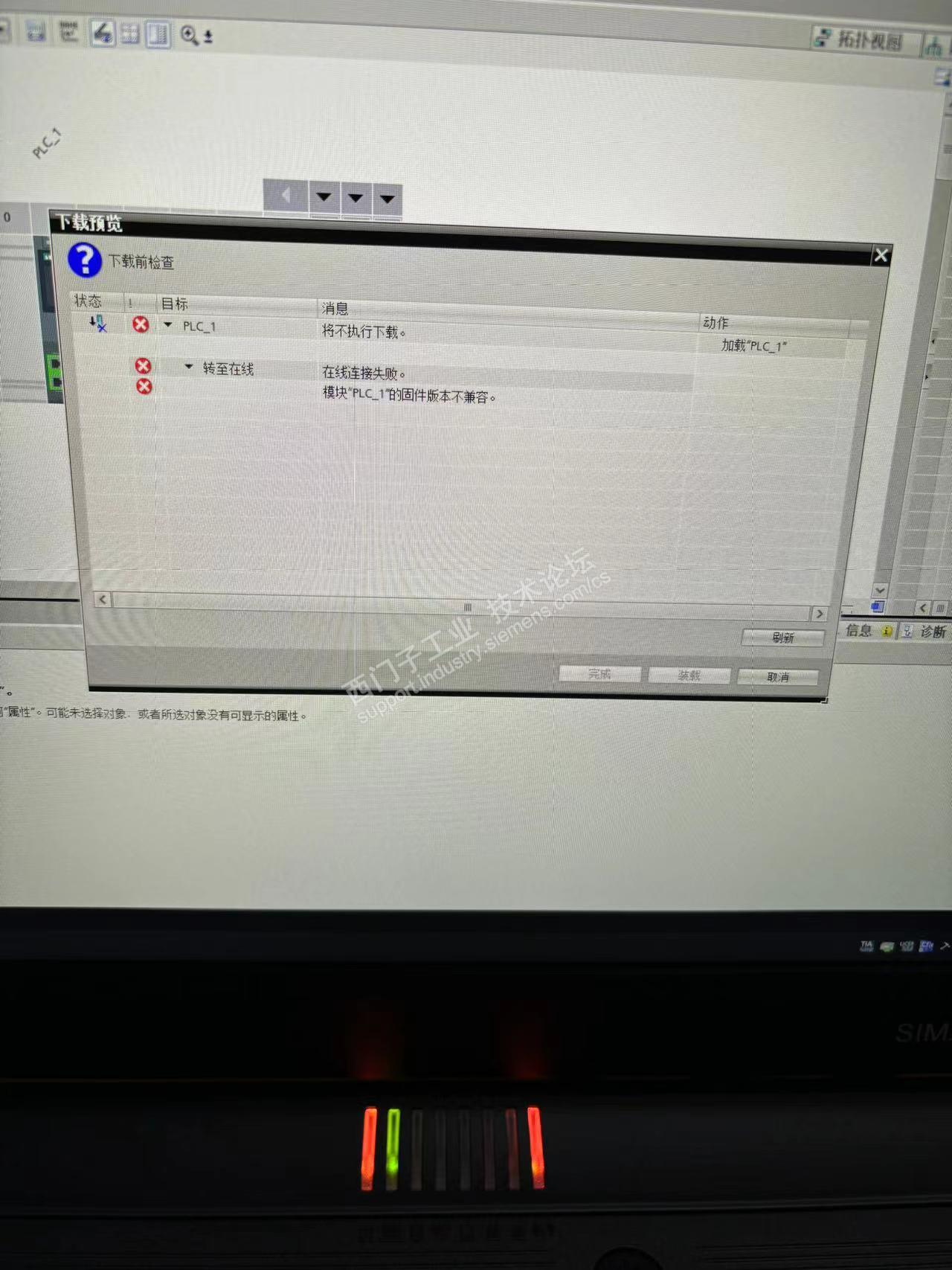

模块PLC的固件版本不兼容

1500部分结论：

至此1500部分的实验完成，1500部分的实验主要是想测试此次1500订货号更新后软件内是否能兼容，显然结果是不兼容的，这次订货号升级应该涉及到了硬件部分的更新，因此固件部分也无法互刷的。

1200部分：

原CPU固件V4.5正常通过博途刷至V4.6.1，工作存储器由原来的100KB升级至150KB，所以1200系列是可以通过刷新固件提升CPU性能的，不过需要注意的是仅从TIA Protal V18开始才支持V4.6版固件的CPU。

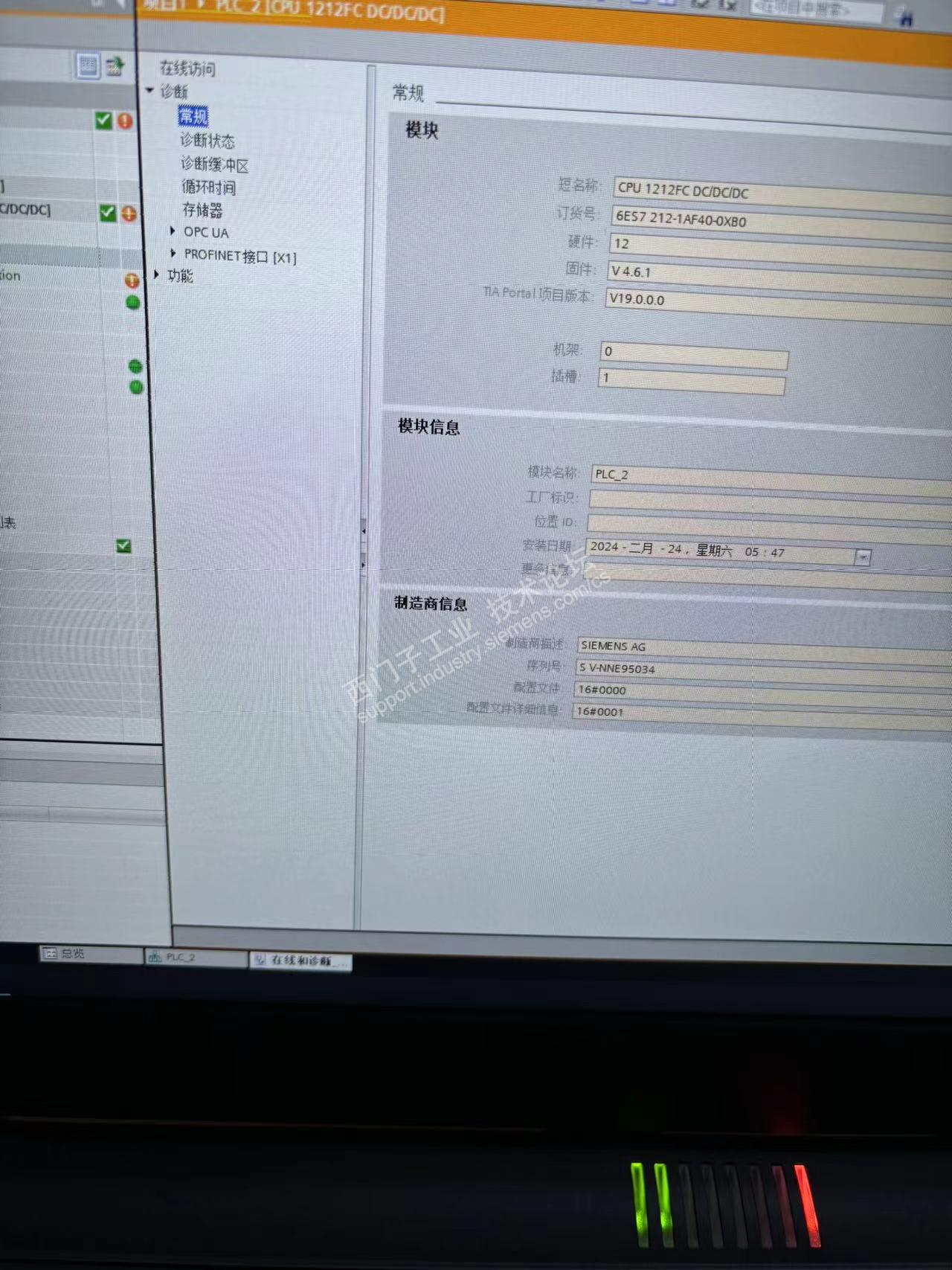

刷入V4.6.1固件

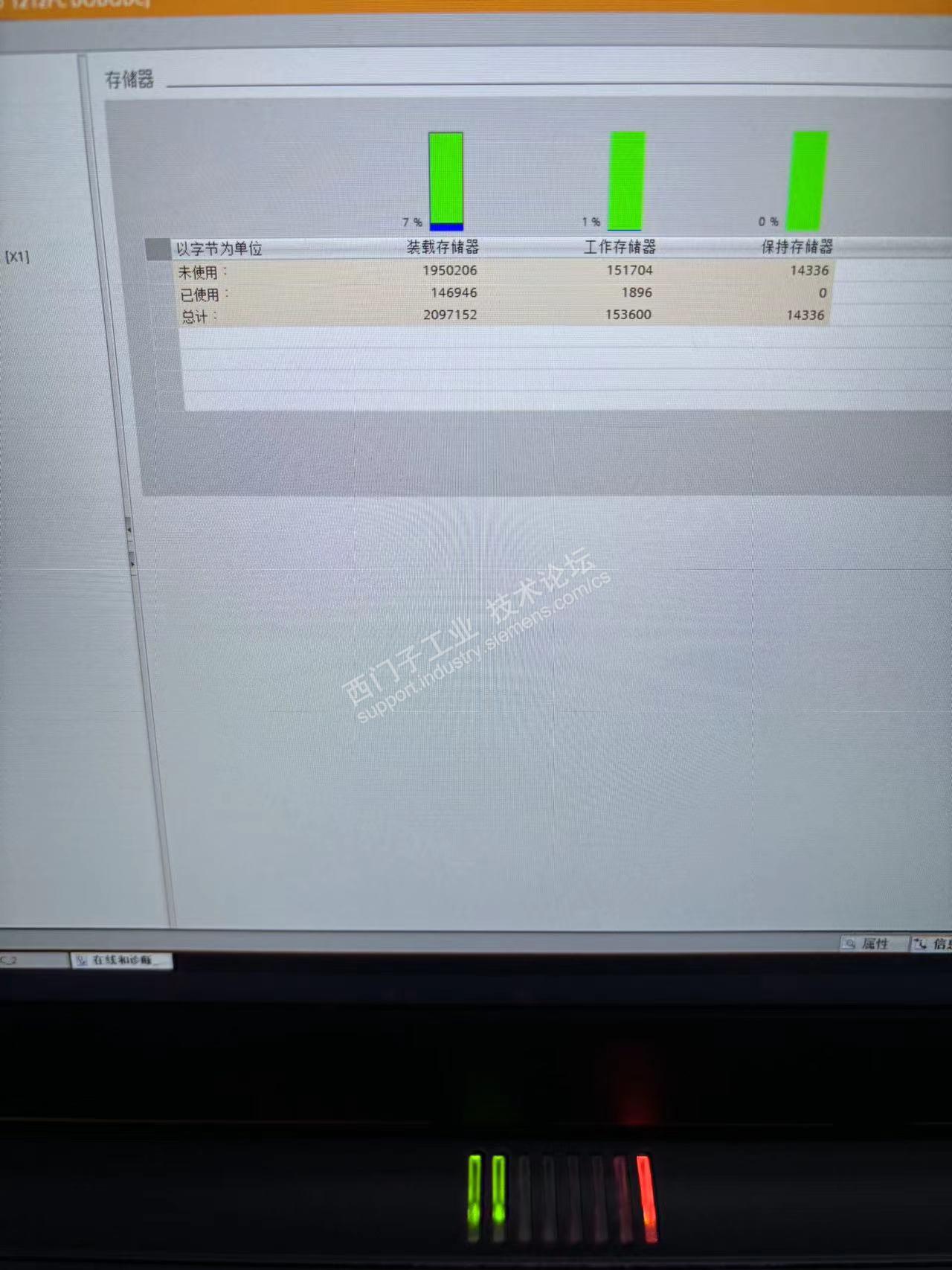

工作存储器变为150KB
