上面的GIF截屏，是1200的485端口（CB1241）与一个温控器之间的Modbus通信。一个03功能码读取35个保持寄存器的主从问答的循环执行，在示波器上的波形所见。这个Modbus的Master功能是用自由口指令做的。

1、位于最前面保持不动的短报文是1200发出的03码查询。在自由口通信的程序中，它是一个长度为8字节的报文。体现到示波器的波形上，它是一个长度为80个bit的报文，为什么呢？

这里先说一下485端口的设定，9600，N，8，1。9600bps的波特率意味着传输一个bit数据需要的时间基本上就是0.1ms。另外，消息起始条件是任意字符，消息结束条件会在后面单独说。

因为端口设定无校验，所以没有校验这一个bit位。数据位是8位，结束位是1位，默认还要加上1个起始位。那么自由口程序报文中的1个字节，在线路传输中实际是10个bit的数据传输。每个字符的传输长度是10bit，也就是需要1ms的时间。

那么一个8字节的03码查询，在示波器上看到的波形就是一个长度为80bit持续时间为8ms的波形报文。这和GIF截屏中看到的一致。

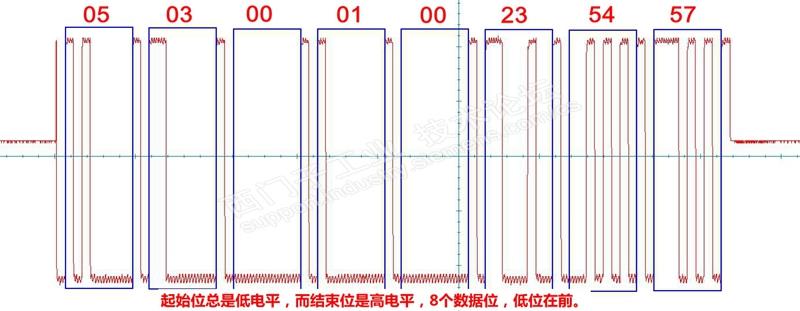

波形如果放大，是可以直接从中读出报文的。从波形读取报文的时候要注意，起始位是低电平，数据1是高电平，数据0是低电平，结束位是高电平。8个数据位中，低位先发高位在后，前后倒序。

我的示波器10:1探头是连接485的A，地线是连接的B，波形呈反相，也就是上下颠倒。读报文的时候要上下翻转过来看。下面是分析的例子。

刚开始读波形报文的时候会很慢，一个一个bit核对。读多了就熟练了，打眼一看就知道，会快起来，七八百bit长的报文用眼睛读完全没问题，和程序中的报文或者串口软件捕捉的报文能完全对上，一个bit都不会差。

这要求示波器的采样率要够快。我用的便携式示波器，采样率1G。如果是台式示波器，视图会更好，波形刷新率会更高。

2、GIF截屏中靠后面的，有水平前后位置抖动的长报文，就是温控器对03查询的应答报文。程序中这个报文长度是35*2+5（头部3个协议字节，尾部CRC的2个字节）=75字节，体现在波形上是一个750 bit的报文。

大家会看到这个应答报文中断开了一个豁口。这个豁口的出现意味着它是一个长报文。

什么是长报文呢？对于这个温控器而言，长度超过65字节就是长报文。对于其它的modbus设备是否也是这样呢？我不能确定。

这个豁口意味着什么呢？很容易想到的是一个仪表的通信缓冲区大小是有限的。它一次能处理的通信数据是有限的，也就是它的通信速度的能力是有限度的。

如果让它一次发送10000个字节，那一定是分批处理一波一波的。豁口代表批次中间的空闲状态。

超过限度的数据长度，决定了豁口的宽窄。监测中可以看到，随着报文超限长度的不同，这个豁口的宽度是变化的。也就是它处理又一批数据的时间，会根据数据处理量变化。

上面说的是从站应答的实际情况。

3、那么1200的485端口接收到的报文，反映到Receive_P2P指令的缓冲区中的实际情况又是怎样的呢？这就和前面提到的消息结束条件的设定有关。

如果采用超时做为结束条件。超时分为两种，整个报文持续时间超时和应答时间超时，其中应答时间超时不能单独使用。这种情况下缓冲区一般会把这整个消息做为一帧数据接收，忽略中间的豁口。

如果是采用报文字符之间的间隔时间做为结束条件，那么会出现两种情况。

首先大家看到GIF截屏中，这个豁口的宽度是抖动变化的。也就是对同一个查询指令，每次的应答，这个豁口的间隔时间也是变化不同的。

如果这个豁口比较窄，缓冲区也会把这整个报文做为一帧数据接收，忽略中间的豁口。

如果这个豁口有点宽，超过一个程度（我的观察是大约8～9ms），缓冲区会把豁口后面报文的超长部分做为另一帧数据接收。

我在试验中的观测是通过单元机制来进行：每执行一次主从问答，通信程序会自动停止，这时候有充分时间观察和分析和调整数据。然后在监视表中再次触发，会再进行一次主从问答，然后再次自动停止。这样也方便在示波器上捕捉和观察每回单次问答之间的报文差别。

我的通信程序有个开关。开关On的时候，通信就是单次执行，手动继续。关闭Off，就恢复连续轮询的正常执行。而且从站通信任务队列中的每一个任务，不论读写，都是可以单独控制本次轮询是否执行，这样便于我观察特定功能码的不同读写任务的报文，在示波器上的单个呈现。

在观察中，超时做为结束条件的结果都是把整个消息做为一帧接收。而字符间隔的条件下，就出现上述的2种情况。

但受实验条件所限，没法很长时间的观察，不排除有些情况下，超时条件的报文也会被断开。而且连续高速运转工作下的电气特性可能和单元执行的时候不一样，也可能出现断开的情形。没有做更多的测试，因为跑不出这两种情形，不会影响应对策略。

上面的描述总结就是一句话：当消息长度超过65字节，缓冲区中接收到的可能是完整的1帧报文，也可能被断开成2帧，甚至更多帧报文，要看消息总长度了。

前面提到从站报文65字节这个分界点，其实真正的分界点是在64。为什么这么说呢？

实测中，如果应答报文的长度恰好是65，也就是读取30个寄存器，那么第65个字节的数据实际上是错误的。这个时候的第64和65字节本应该分别是CRC校验的低字节和高字节。而实际情况是低字节正确，高字节不对，这个温控器是固定把16#11填充到第65字节中。这表明这个温控器的发送缓冲区大小应该是64字节，CRC高字节被丢掉了。

如果读取的数据长度超过30个寄存器，报文全长超过65字节，应答报文会开始出现豁口。这时候应答报文最后的CRC校验已经不是对整个报文的校验了，而是只对豁口后面数据的校验。

那么豁口在整个消息中出现的精确位置在哪里呢?如果整个消息总长超过65字节，豁口出现在第63字节之后。为什么是这样呢？

寄存器都是双字节，而读寄存器的指令会额外加上5个字节，所以报文的全长一定是奇数。也就是会有一个字的两个字节是骑跨在64这个分界线上（第64和65字节）。这也就是为什么从63字节之后用豁口分隔开，以保持一个数据字的传输完整。

4、上面这些不同的场景，导致对接收数据会存在4种不同的CRC验证策略。而接收数据要循环进行。

如果读取小于30个数据，那么对全部数据进行正常的CRC校验。

如果读取等于30个数据，那么也是对全部数据进行正常的CRC校验，但只取低字节核对。

如果读取大于30个数据，如果串口缓冲区忽略豁口，把全部报文做为一帧接收，那么CRC校验的起点就不能从缓冲区的0字节开始，要向后滑动一个长度单位，这里就是63。

如果读取大于30个数据，如果串口缓冲区不忽略豁口，而是把豁口后面的报文做为另一帧接收。那么可以对最后这一帧按照正常CRC校验。

5、上面说的都是关于报文和长报文的一些要点和处理方式。

实践中线路很可能还会窜入干扰帧，也就是错误杂乱信息。而自由口本身是不分对错的。

接收的时候要分析和忽略，循环接收，整合形成正确报文。这里面的健壮性不是100%的，串口通信不像TCP，很难对每一帧进行精确核对和合成。但是合理的策略会大大降低错误率，实现比较好的实用健壮性。

在我的测试中，温控器485的AB两根线，是同时接到1200的485串口和另一个ModbusTCP网关的485串口。为的是同时测试同一个modbus设备FB块的RTU和TCP两种执行模式，让两者可以随时自由切换。

1200通过这两条路和这两种modbus方式可以通信到温控器，任一时间只有一种方式在工作。RTU和TCP之间的模式切换是没有等待时间的。在切换这个瞬间，485网络中会有残存的数据帧造成干扰。

当设备FB的执行从RTU切换到TCP的时候，1200的Master功能是停掉了。ModbusTCP具体执行情况完全看网关自身串口算法对线路噪声的处理策略。实测中偶尔会有一次错误。

从ModbusTCP切换回Modbus RTU的时候，串口执行的细节就完全受PLC程序控制了。通过策略实现了完全0错误，不受网络中残余帧的影响。

6、其实也不是绝对不能精确验证串口通信的每一帧。端口组态中关于消息起止设定，特殊起始字符和特殊结束字符那些可以干这个用。

但是现实中，我们总是购买使用别人生产出来的现成设备，一般都是固化的标准协议，自己没法改。除非是自己开发系统，发送和接收两端都是自己设计定制出来的，这样才可以。但现实中往往不是这样。

博途里面的自由口通信不太受重视了。不像200Smart给提供底层缓冲区的中断，可以灵活定制。

大家平时一般都是用串口助手这类软件来监听串口报文，但是这些报文都是被串口软件合并了之后的，根本不会看到长报文中存在分隔豁口的事情以及CRC的一些变数与此的关联。

上面这些都是通过程序的测试和观察得来的。这也提示了一个很重要的问题，程序应该是设计成可观察调试、可扩展的结构，而不仅仅是满足基本应用功能的。一个好的FB应该是可以维护和诊断自己，可以灵活定制的玩具。
