一次非常蹊跷的电流异常问题的处理经历（6RA80）

7783

44

2022-04-02 20:15:15

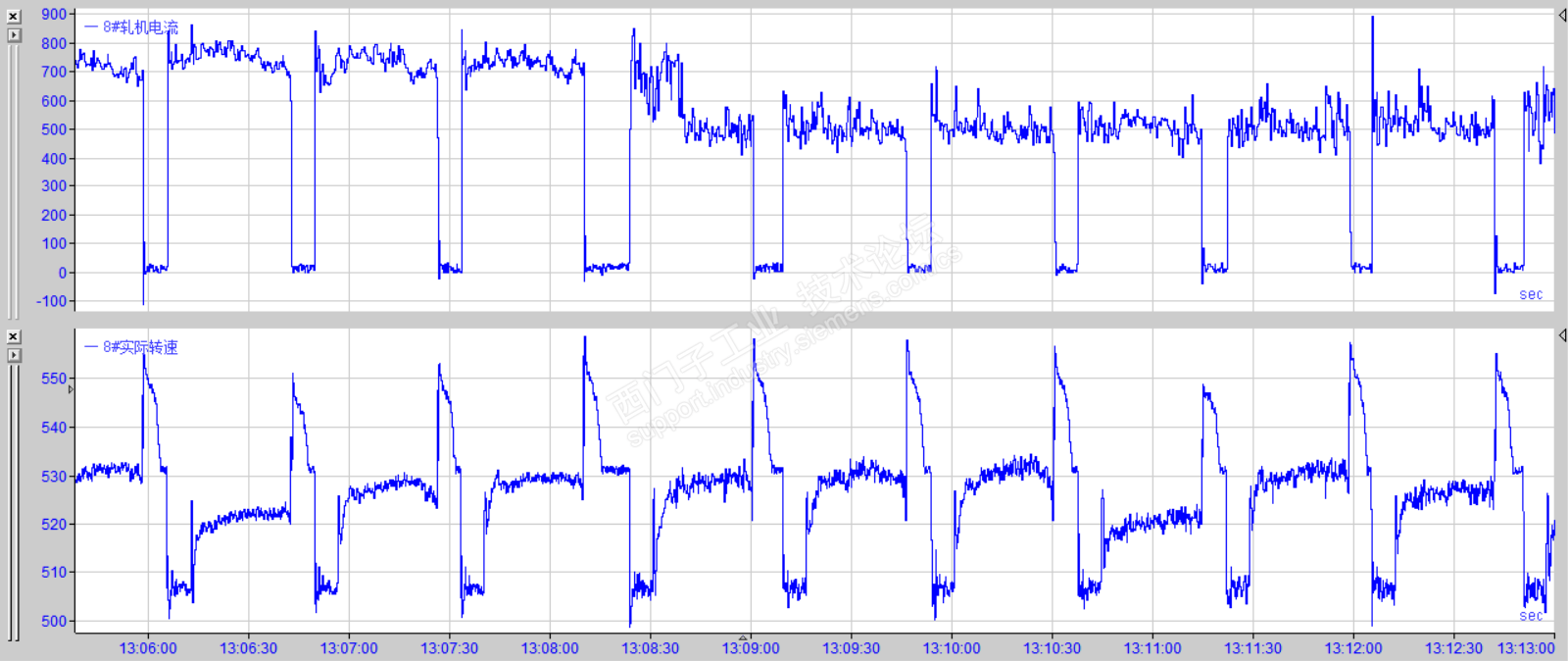

现场改造采用西门子控制模块6RA8000-0MD62-0AA0替换原6RA70，与保留的功率柜组成新的轧机控制系统。改造完成后投入运行近半年，某一天中轧8#轧机电流出现异常波动的情况，见下图：

分析：

1、电流异常发生的时候，轧机转速还是相对平稳的，只是“毛刺”变多变大，因此异常发生的时候，并未影响生产；

2、这种情形，首先排除了转速波动引起电流波动的情况；然后是现场工况：同一炉的钢坯，没有冷热坯混装，加热温度也符合轧制要求，排除了钢坯的问题；

3、在排除了以上两种最可能影响电流变化的因素后，想到了电流检测回路。

4、因为是改装柜子，电源主回路进线电流检测通过电流互感器接入相U 和W。虽然怀疑是检测回路可能存在问题，但是怎么去检测确认呢？

5、因为当时是正常生产，不能贸贸然让生产车间停下来检查。思考了一会，突然想到6RA80装置比6RA70装置特有的一个参数r52952：该参数可显示电流互感器I和II的电枢电流。

6、马上通过STARTER软件的trace调出该参数并监测实时数据波形：发现电流互感器II的波形明显异常。

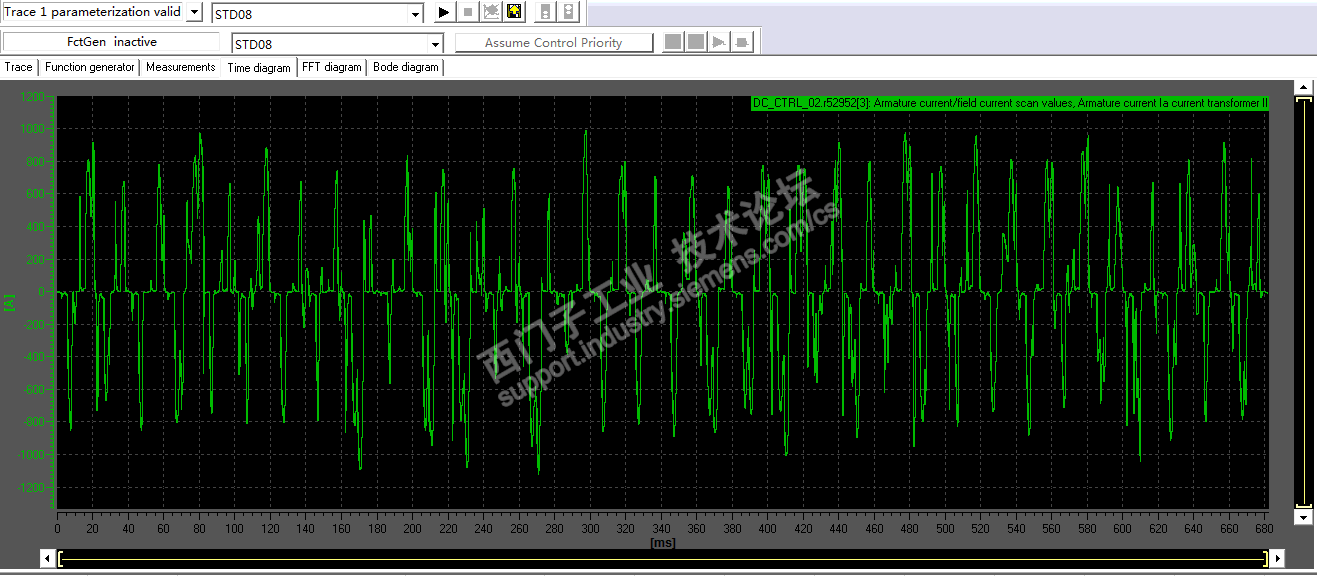

异常的电流互感器II波形图：

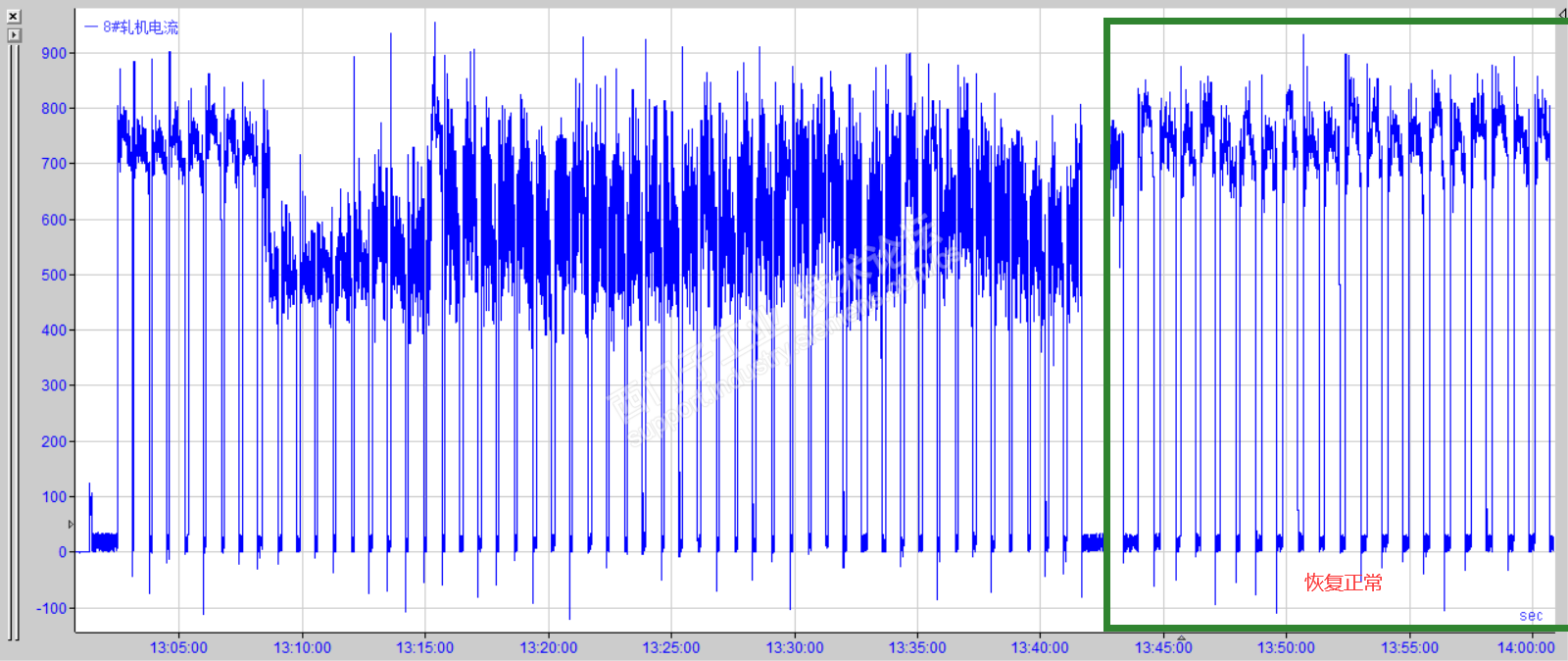

7、至此，基本确定了问题的故障点，马上联系生产车间，协调停轧时间，停电检查电流互感器，发现互感器接线端子有松动的情况，测量检查、紧固端子后送电开机再看电流波形，恢复正常：

电流互感器的电流波形也恢复正常：

8、很多人看到这以为结束了，其实还有后继！！

9、后面8#轧机又陆续出现了两次同样类型的波动情况，在最近的一次通过检查发现电流互感器彻底坏了：测量互感器两接线端子阻值为开路，而新互感器阻值为33Ω。最后暴力拆解互感器发现内部引出接线端子的接线老化（互感器在线应用至少10年），出现虚接。联系这几次的故障，基本判定是因为电流互感器接线处虚接，导致故障断续发生。

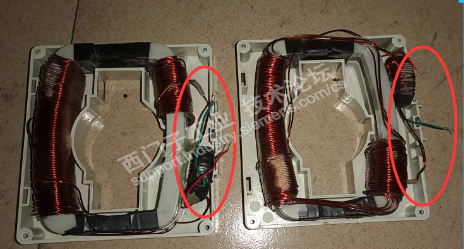

故障的电流互感器：

针对这个案例，不知道大家有什么看法，欢迎大家交流意见。
