实际200SMART与虚拟WinCC flexible SMART V3联合仿真

已锁定

帖子

0
精华

3
被关注

2

论坛等级：新手

注册时间：2013-10-26

普通如何晋级?

实际200SMART与虚拟WinCC flexible SMART V3联合仿真

7037

18

2019-12-25 11:34:38

最近在论坛看到一个帖子，想要WinCC flexible SMART V3触摸屏和实际的200SMART PLC进行仿真。虽然我是回复了，那条回复我测试了下，是对的，现在新开一贴进行详细说明下。

打开200SMART软件，对PLC设置一个固定IP。例如：192.168.0.1，这就不上图了，应该没必要上图吧。
然后下载PLC，PLC可以没有程序，为什么可以没程序，往下看就知道了。但是PLC必须是RUN的状态！！！也可以有你的实际程序。

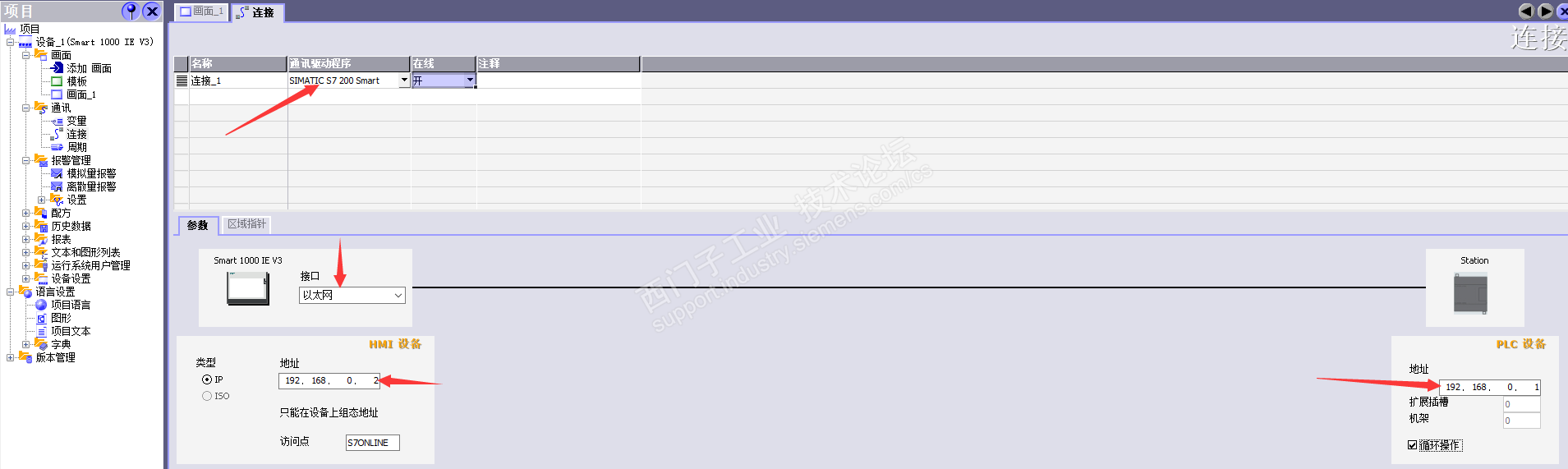

打开WinCC flexible SMART V3软件，在通讯里面，点击连接，添加一个连接，通讯驱动程序选择200SMART。参数一栏选择以太网，IP地址设置好，例如触摸屏：192.168.0.2。Station的以太网地址也设置好，就是上面200smart的以太网地址：192.168.0.1。
然后在变量里面设置一个BOOL变量。就拿Q0.0来说吧。你也可以多设置几个。（所以PLC可以是空的，因为我触摸屏直接操作了Q0.0，此状态仅供测试，实际应用不建议触摸屏直接操作到Q输出点。）

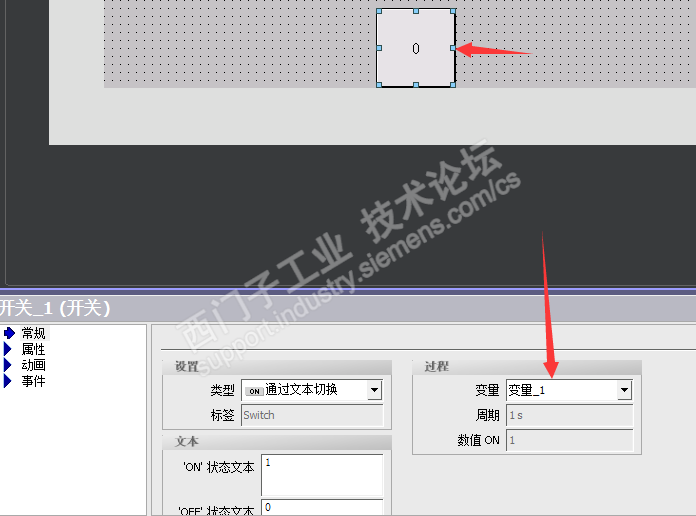

然后在画面上面添加一个开关，变量就是刚才添加的变量Q0.0
添加好之后就是关键设置了

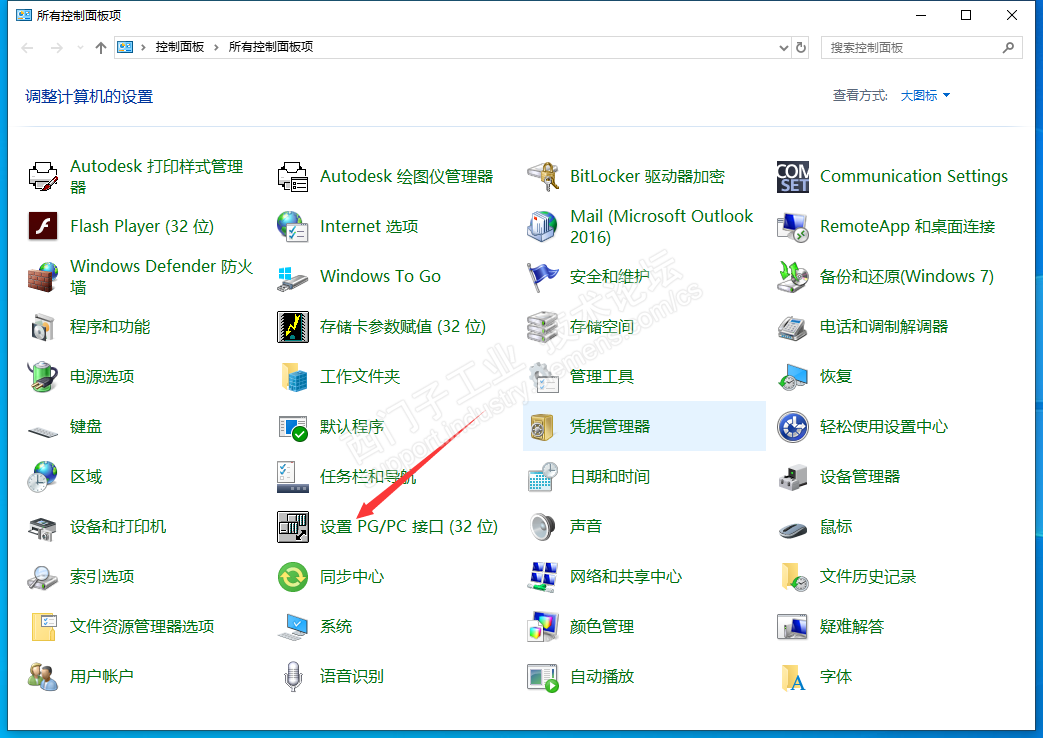

打开控制面板，选择设置PG/PC接口。
然后找到应用程序访问点S7ONLINE（STEP 7），在“为使用的接口分配参数“里面选择你电脑的实际网卡。选择好之后点确定。
然后在触摸屏上面点击启动运行系统。
然后就可以看到实际动作了。按下按钮实际PLC的Q0.0点亮。
自己的工程在没有触摸屏的情况下也可以这样仿真，但是必须要有实际PLC。
触摸屏和PLC要在同一网段这些事情就不过多赘述。
