【专家大讲堂直播答疑】20220607  网络互连 –冗余S7-400H和其他PLC通信要点解析

直播时间：2021年6月7日 19:30-20:30

主讲专家 : 张如意

课程主要内容如下：

1.      S7-400H和PLC通信综述

2.      S7-400H和PLC通信方案

3.      S7-400H和PLC通信要点

直播课程回看链接：

https://www.ad.siemens.com.cn/1847/Video/LiveForecast?courseId=4411

直播答疑精选：

1.  什么是工业库？订货号是多少？

SIMATIC PCS 7工业库（SIMATIC PCS 7 Industry Library， IL）扩展了SIMATIC

PCS 7高级过程库 (APL) 应用，还集成了多种经过实践检验的行业库，例如，水和废水处理行业库，楼宇自动化行业库等。

使用SIMATIC PCS 7工业库，具有以下优点：

· 通过标准化的方式将风险降到最低；

· 界面、操作风格和PCS 7 APL一致；

· 易于集成S7-300和面板；

工业库包含4部分内容，两个子库：Industry Library for PCS 7和Industry Library for S7，分别侧重于S7-400和S7-300应用；还有用于面板和TIA Portal通信的功能库。

目前最新版本为Industry Library V9.1，订货号参考链接：

https://support.industry.siemens.com/cs/ww/en/view/109805501

2. 请问MODBUS的CP卡，为什么建议在分布式IO上增加CP卡？

这个主要讨论的Modbus RTU的通信处理器CP卡，需要考虑CPU等故障情况下，通信的冗余切换问题。

对于Modbus RTU通信，需要在CPU机架中增加CP441，或者在分布式IO站点ET 200M 中增加CP341， ET 200SP站点中增加CM PtP。CP441在S7-400H中使用时本身是不支持冗余切换的，也就是说即使一个CP441故障， 通信是不会自动切换到另一个CP441的。所以，建议在分布IO站点中增加CP卡，这样无需考虑CPU等故障时的通信切换。

3. 冗余410-5H控制器，怎么通过DP通讯，将成套设备的单控制器S7-300的控制器通信到410－5H？

如果使用DP通信， 410-5H中需要增加Y LINK，将冗余的DP网络转换为单DP网络，S7-300 CPU或者CP作为DP从站组态在Y LINK下面，如果S7-300无法作为DP从站，那么可以增加DP/DP耦合器。

参考文档：

Ylink后连接S7-300从站（集成DP口）的组态方法

https://support.industry.siemens.com/cs/cn/zh/view/87098553

Ylink后连接S7-300从站（扩展CP342-5）的组态方法

https://support.industry.siemens.com/cs/cn/zh/view/88734608

4. 400冗余CPU怎样和Unified屏通信？

可以参考传统TIA Confort屏的通信，Unified中使用ChangeConnection函数切换S7-400H的参数。

参考文档：

https://support.industry.siemens.com/cs/ww/en/view/96837136

5. 工业库编程都需要设置S7-1500的“允许PUT/GET”通信吗？

这个取决于通信使用的功能块，如果是S7SndH_xx编程，使用的是BSEND，BRCV双边编程，不需要允许PUT/GET通信；如果还是使用的S7PUT/S7GET编程，那么需要允许PUT/GET通信。

6. S7-400H最大4个冗余连接，网络交叉是什么意思？

这对S7容错连接，最大支持4路径冗余，建议使用CP443-1并交叉连接CP。

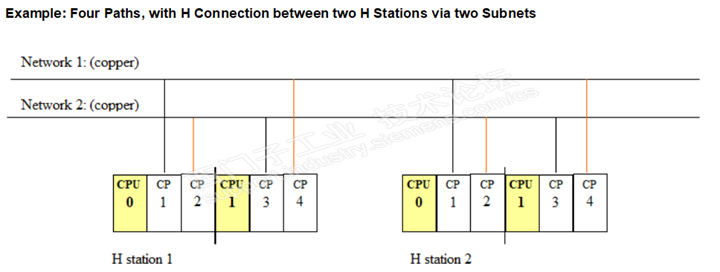

示例如下：

7. CP443-5有些什么功能，在刚刚提到的冗余410-5H与S7-300的通讯中，起到什么作用？

CP443-5是扩展控制器的DP接口的，可以作为DP主站或者从站。

在和S7-300通信中，不一定要会使用到CP443-5。

S7-400H 和S7-300通信， 我们可以考虑基于以太网的S7连接， PN/PN耦合器等方式，只有使用DP通信时，才可能需要考虑在增加Y LINK和S7-300 DP通信。Y LINK可以连接在S7-400H集成DP接口，也可以使用CP443-5扩展的DP接口。

8. 400或者300使用Y LINK作为DP从站，已经组态了IO，为什么还要用PUT/GET指令或者SEND/RCV指令？

如果硬件组态了通过Y LINK的DP通信，那么是不需要PUT/GET等指令的。

9. 比如410的S7连接资源是62个，是一对CPU是62个，还是一对中的每个CPU是62个？如果资源用多了，会不会通讯卡？比如和60个1200通讯是不是太多了，有建议值吗？

是一对CPU总共62个S7连接资源。

如果AS间的通信资源用多了，会影响到AS的通信性能的。我们推荐S7-400H的通信不超过60 KB/ 秒  以及 120 通信块/秒。

10.  将S7-1500组态为PROFINET智能共享设备，在S7-400H中使用，可以吗？

整体来说，不推荐

A．不支持系统冗余，需要判断通信数据然后编程切换

B．注意STEP 7 支持的GSDML的版本，尤其是PCS 7编辑。

11.   S7-400H能使用OPC通信吗？

之前针对 S7 400， 发布过一款CP 443-1 OPC UA，支持OPC UA 通信， 但是已经停产了，目前建议使用网关连接S7-400H，例如SIMATIC Cloud Connect 7系列，CN 4100等。
