S7-1500数据块的访问方式分为标准和优化两种，标准的数据块中，变量间可能存在间隔，如图1所示。

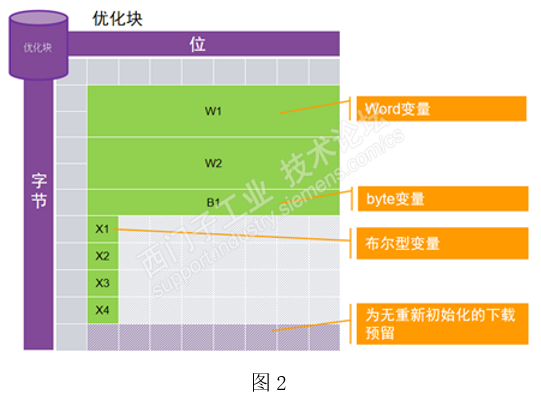

优化的数据块中大数据类型的变量位于块的开始处，实现数据结构的合理优化，如图2所示。

这些图是从胶片中剪辑的，说明优化的数据块中变量间是没有间隔的。

这几天在琢磨序列化指令，想着这个指令在什么地方使用，也做了一下测试，发现优化的数据块中变量也是有间隔的，这也推翻留存大脑中原有的想法。

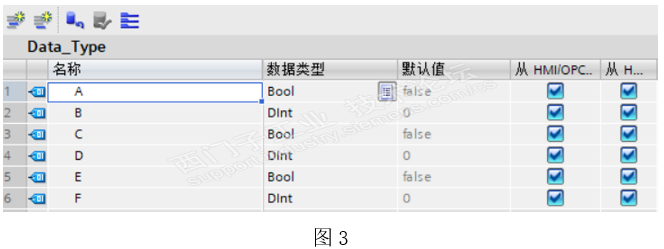

在测试中，首先创建了一个PLC数据类型“Data_Type”，PLC类型中包含3个BOOL类型和3个DINT类型，结构如图3所示。

然后创建了一个数据块，在数据块中创建了一个变量，类型就是“Data_Type”，按照图2的说明，3个DINT变量应该排列在最前面，然后是3个BOOL变量,优化数据块每一个BOOL变量占用一个字节，那么数据类型为“Data_Type”的变量应该占用15个字节。

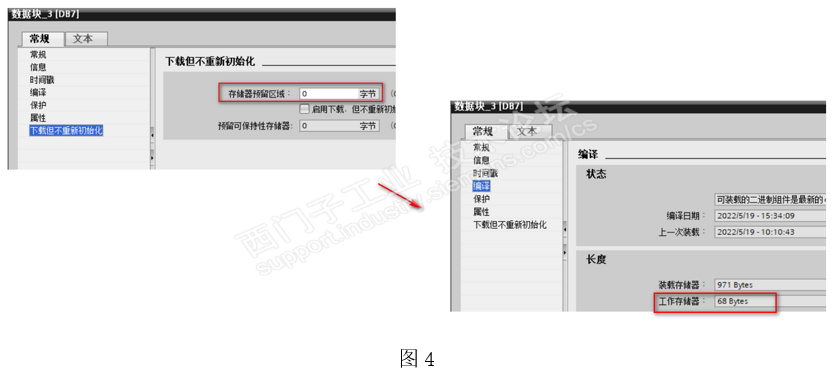

数据块实际的容量增加了多少呢？在创建数据块后先编译，除去预留的100字节后，一个空的数据块长度是68个字节，如图4所示。

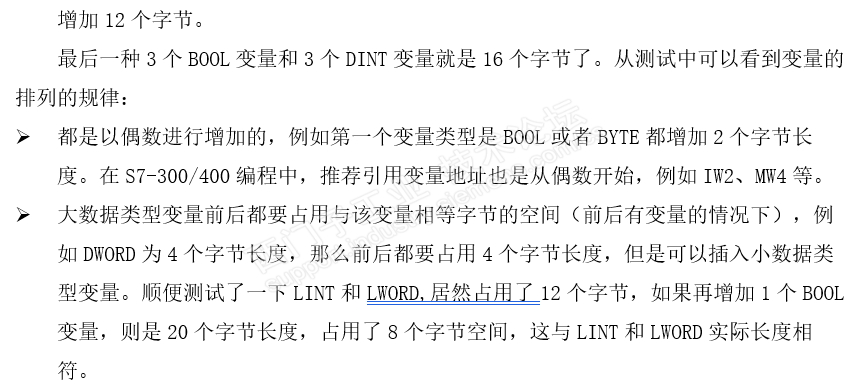

然后在数据块中添加一个“Data_Type”类型变量后再编译，数据块长度变为84，增加了16个字节，说明变量间有一个字节的间隔。为了验证优化数据块中变量的排列次序，在新的数据块中分别增加1个BOOL变量、1个BOOL变量+1个DINT变量、1个BOOL变量+1个DINT变量+1个BOOL变量，最后到间隔排列3个BOOL变量和3个DINT变量进行测试，测试的结果为：

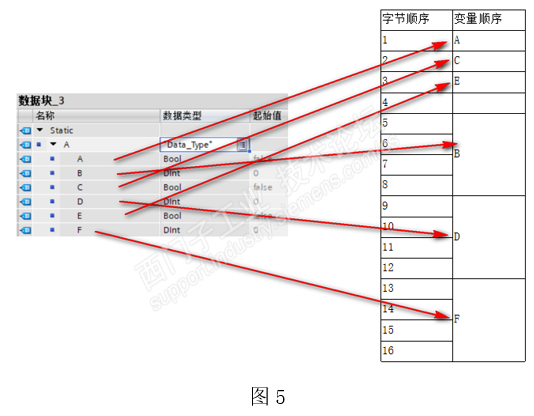

按照这样的规律，如果数据块中第一个变量是BOOL，则占用2个字节（偶数开始），如果后面排列的是DWORD变量，则占用8个字节；同样第一个是DWORD变量，后面是BOOL变量也要占用8个字节。那么为什么1个BOOL变量+1个DINT变量+1个BOOL变量还是占用8个字节呢？因为有间隔就插进去了，这样就可以解释“Data_Type”类型变量为什么占用16个字节空间了，如图5所示

也有可能是BDFACE排列方式，如图6所示。

注：

图5和6排列方式都是猜测的。

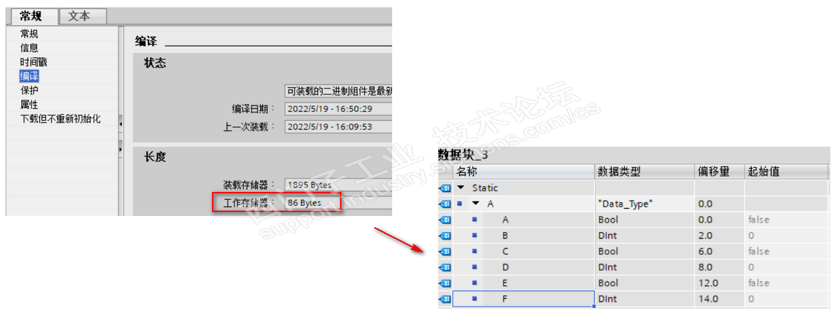

那么大家可能会问测试字节排列干什么？接下来就是测试的原因了。将包含“Data_Type”类型变量的数据块转换为标准数据块，空数据块也是占用68个字节空间。编译后再看看占用地址空间的大小，如图7所示。

数据类型相同的变量在标准数据块中占用了18个字节空间。这样问题就来了，两个变量占用的字节长度都不相同，如果将存储在优化数据块变量中的数据MOVE到标准数据块的变量中是不是会发生错位的现象？做了一个测试，发现使用MOVE指令没有问题，这也说明了两个PLC之间使用通信方式传递两个变量的数据也没有问题（一个是优化一个是标准）。这里感觉在使用MOVE指令前，数据经过了变化，否则就没法解释了，其实这个转换确实由系统完成了，是按照被调用块的格式进行转换，例如标准访问的变量在优化块中使用，先将数据复制到优化块的本地数据区，然后再将该数据以正确格式（优化访问）进行转换。

同一个CPU中或者相同类型的CPU之间的通信，数据的转换方式是相同的，所以操作不会出现问题。但是不同操作系统间的通信，例如PLC与PC或者不同品牌PLC间的通信可能就会出现问题，这时需要将原数据进行序列化后再发送吗？个人认为还是需要了解一下序列化和不使用序列化有什么不一样，否则发送了一个“Data_Type”类型变量，接收方会不知道对应关系。

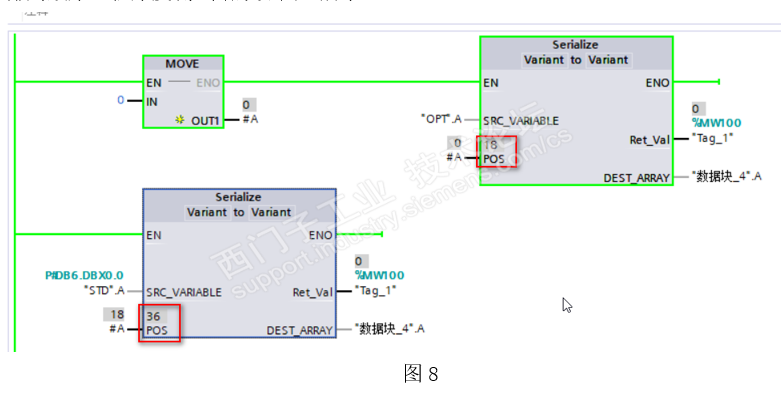

标准数据块中变量的排序是固定的，可以根据字节的偏移地址判断起始地址，优化数据块中的变量排序不固定（无论是图5还是图6都是不固定的），也不使用绝对地址，所以无法判断。使用序列化指令将变量传送到一个元素为BYTE的数组后可以判断各个变量的排列顺序，程序及测试结果如图8所示。

16个字节长度的“Data_Type”类型变量（优化访问）序列化后变成了18个字节，与标准访问的变量长度相等（标准访问的变量序列化后与原排列顺序相同），对应关系也是一样。然后又在单一变量基础上嵌套多个结构体变量进行测试，发现两种访问方式变量的长度还是相同的，使用序列化可以确定变量的排列顺序。

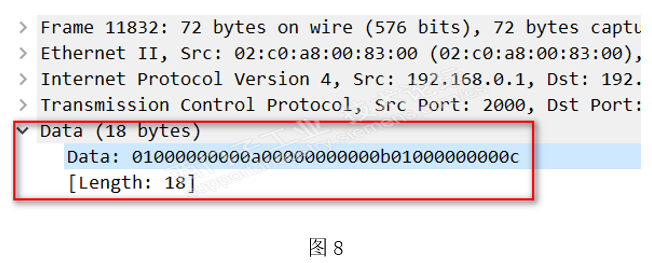

如果不进行序列化而直接发送优化访问的“Data_Type”类型变量（TCP连接），是按照16个字节还是18个字节发送呢？使用抓包软件对发送报文进行了解析，居然是18个字节，与经过序列化后是一样（不知道这样的排列顺序是不是一个标准，如果通信双方发送和接收的数据排列顺序不一样，还是需要调整的），如图8所示。

测试了多种组合，好像发送前都已经序列化了，所以说可以不使用序列化直接发送了。

这就是一开始说的，不知道该指令在哪里应用。从自己的体会来说，认为主要有两点需要序列化：

1. PLC中的序列化指令与高级语言的序列化功能部分是近似的，其中一点就是把对象转化为可传输的字节序列。使用方法相同，有助于习惯高级语言开发的工程师熟悉PLC的编程环境。

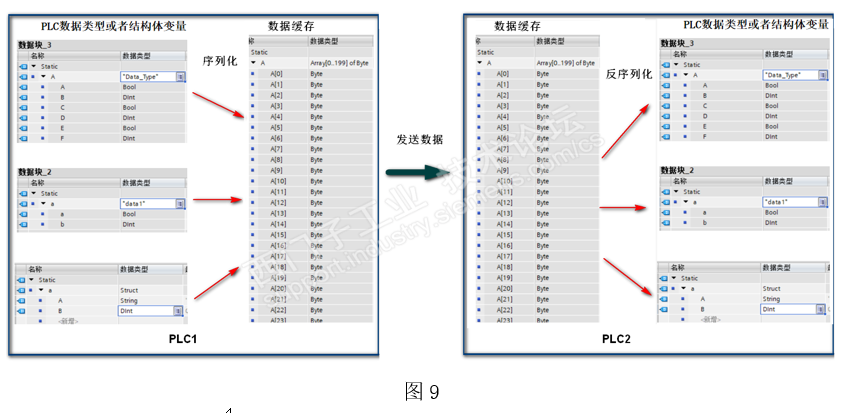

2. 在S7-300/400 PLC中，通信的数据区是一个以字节为元素的数组，例如P#DB1.DBX0.0 BYTE 100，所以不需要序列化指令。在S7-1500 PLC 中变量使用的是符号地址，推荐的是对象化的编程方式，通常使用PLC数据类型或者结构体生成的变量作为对象的属性，这些属性数据大多数也是需要通信的数据，如果数据不连续或者不在相同的数据块中，要么建立多个连接（还得看通信伙伴是否可行），要么对数据进行整合，使用序列化和反序列化可以解决这样的问题，将数据转存到一个数据缓存区，这样又方便又保持原有的数据结构，这里序列化和反序列化的功能起到了转存的功能（参考图9），要不怎么放在“移动操作”指令子集中呢。

如果还有其它建议欢迎分享！
