1 摘要
最美人间四月天,学习还得抓紧时间。欢迎大家阅读官网技术更新要点解读。本期要点解读包含三部分内容:
七条来自产品更新的信息。
小功率电机的供货发布;ET200SP Energy Meter 高性能型的测量数据概览;适用于 Unified精智面版的简易安装适配器;SIMATIC 按键面板 KP8 PN LX的发布信息;WinCC OA 再次获得IEC 61508(SIL3)认证以及两个PM产品的版本更新。
八个应用示例。包括:
使用Modular Application Creator 通过设备模块生成 TIA Portal 机器项目;HMI面板如何通过PROFINET与V90PN直接通信;如何将自动化环境中的先进机器人应用与ArTIA原型集成;SIMATIC S7-1500入门指南和显示屏模拟器智能助手;机器制造中的虚拟调试技术;以及S7-1500T 飞锯和S7-1500 液压的相关应用。
五个常见问题。包括:
能在 Windows 11 上安装 TIA Portal 吗?如何使用 SIMIT和 PLCSIM Advanced 进行等时模拟?如何使用 WinCC Unified 的GUI 启动外部程序?ProDiag ID 和 HMI 中显示的报警号之间的关系是什么?以及有关 PROFIenergy 的问题集。
以下是详细内容。
2 产品更新
2.1 SIMOTICS GP/SD 低压电机 1LE10系列和1LE1系列新品供货发布

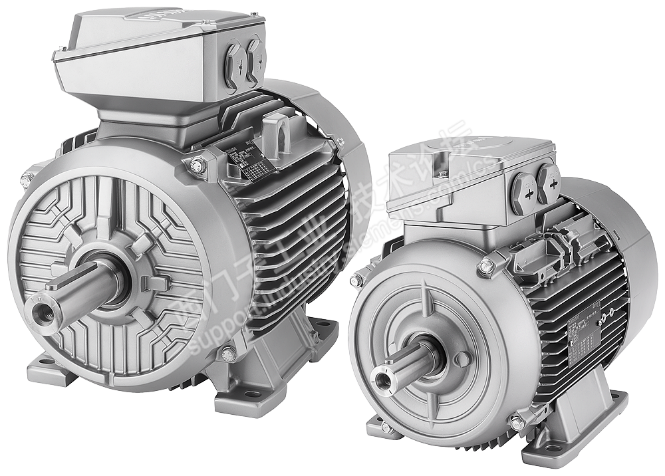

高效节能,助力双碳。新的小型功率电机类型供货发布。主要功率范围为0.12至1.5千瓦的8极电机。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109801266
![](/club/bbs/upload/image/20220513/6378803667147655199784685.png)
https://support.industry.siemens.com/cs/us/en/view/109801267
![](/club/bbs/upload/image/20220513/6378803670244626484988853.png)
![](/club/bbs/upload/image/20220513/6378803672699376954756540.png)
2.2 ET200SP Energy Meter 高性能型的测量数据概览
包含ET 200SP energy meter高性能模块提供的所有测量值的概览表,以及:
不同模块版本的测量值之间的差异
所有数据集概述以及包含哪些值
单个值的更新时间
哪些测量程序提供哪种测量值的概览
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109755917
![](/club/bbs/upload/image/20220513/6378803681904272201902596.png)
2.3 适用于 Unified 精智面板的 IP65 框架适配器发布

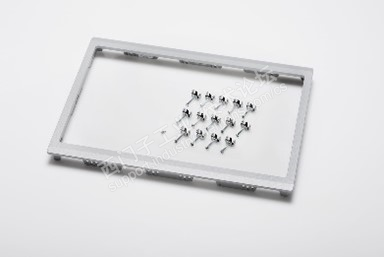

首批适配器框架已发布交付。这意味着无需任何额外的工作,标准的 Unified 精智面板就可以安装到兼容精智面板的现有开孔上。并且设备的防护等级和证书仍然有效。目前发布的适配器包含15“ 19“和22“。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109807005
![](/club/bbs/upload/image/20220513/6378803694559145115108709.png)
![](/club/bbs/upload/image/20220513/6378803696177915095297583.png)

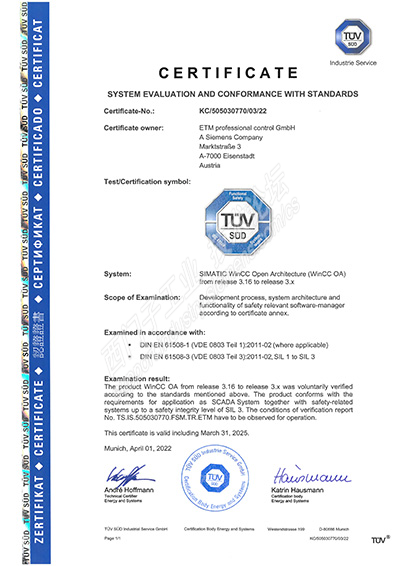

2.4 WinCC OA 再次获得IEC 61508(SIL3)认证
SIL认证就是基于IEC 61508(GB/T 20438), IEC 61511(GB/T 21109), IEC 61513, IEC 13849-1, IEC 62061, IEC 61800-5-2,ISO26262等标准,对安全设备的安全完整性等级(SIL)/性能等级(PL)/汽车安全完整性等级ASIL进行评估和确认的一种第三方评估、验证和认证。
SIMATIC WinCC开放式体系结构已依据IEC 61508(SIL 3)重新认证三年。自WinCC OA V3.8(2008)起,我们的产品就获得了该认证。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109809172
![](/club/bbs/upload/image/20220513/6378803700959204537089681.png)
![](/club/bbs/upload/image/20220513/6378803702390465732351379.png)
2.5 PM-LOGON V2.0 发布
PM-LOGON 是一款集中管理用户登录接口的软件。和之前的V1.8 版本相比。最新的V2.0版本有以下变化:
新的PM-LOGON Server应用 支持多个读卡器和多个登录程序之间互联。
支持使用PIN码登录
提供新的登录引擎“ 'Generic Dll Logon Provider“,此登录程序提供了Dll接口,以便PM-Logon通过该接口通报登录事件并提供登录数据。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109806267
![](/club/bbs/upload/image/20220513/6378803715345233373339147.png)
2.6 PM-QUALITY V11.0 发布
PM-QUALITY V11.0发布,和之前的PM-QUALITY V10.8相比,具有如下新功能:

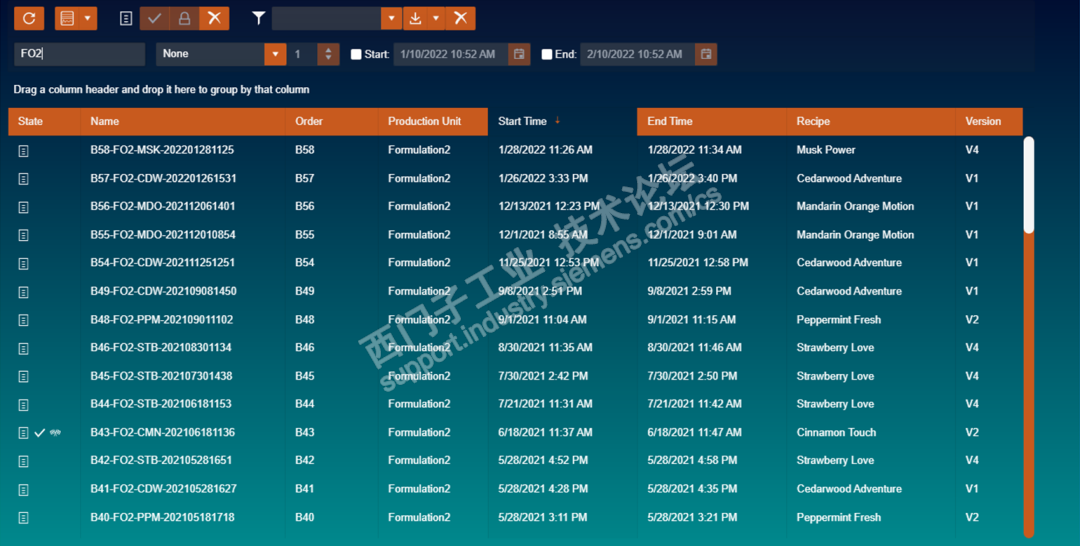

WinCC Unified 中使用 PM-QUALITY BatchTrend控件在趋势图中显示批次数据
WinCC Unified 中使用PM-QUALITY BatchTable控件以表格形式显示批次数据
所有批次数据的校验和功能:所有批次数据保存到PM-QUALITY运行数据中时,都会提供校验和。
新的 EXCEL 加载项
新的 VBS 和文本编辑器
新的页眉和页脚报表块,允许在页眉和页脚区域插入批处理数据
不再依赖于 IE 浏览器
PM-SERVER 的扩展功能,例如新的 MQTT 站点等
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109807767
![](/club/bbs/upload/image/20220513/6378803719737451563020995.png)
![](/club/bbs/upload/image/20220513/6378803721928248829963217.png)
2.7 SIMATIC 按键面板 KP8 PN LX 发布

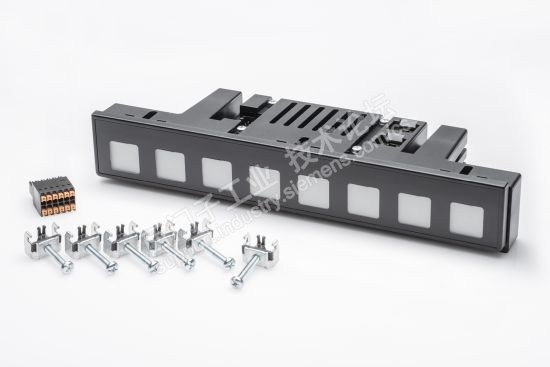

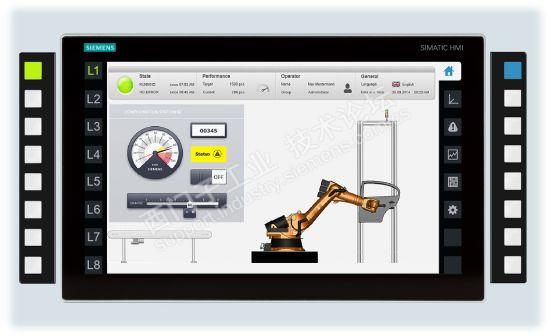

KP8 PN LX本质上相当于KP8 PN。但是和标准版本的相比KP8 PN LX的八个按钮是一排的 。因此,新的KP8 PN LX可以安装在非常靠近显示器、面板或IPC的位置。如下图所示:
![](/club/bbs/upload/image/20220513/6378803725642310988848738.png)
![](/club/bbs/upload/image/20220513/6378803726901685423668400.png)
SIMATIC 按键面板 KP8 PN LX的亮点如下:
针对 SIMATIC HMI设备进行了优化,可以安装在面板的左右或者底部位置
通过标签间接显示信息
可配置的菜单功能(集成在 TIA 项目中)
5种颜色(红色、绿色、黄色、白色和蓝色)
集成八个可自由定义的 DI 或 DO 引脚
可以作为“独立”的 PN 节点使用,无需显示
节省安装空间
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109806367
![](/club/bbs/upload/image/20220513/6378803730620434617539828.png)
3 应用示例
3.1 SIMATIC Modular Application Creator 设备模块
通过设备模块,可以使用Modular Application Creator 生成 TIA Portal 机器项目。从工艺角度对设备模块进行参数化。支持用户验证功能。该过程能够减少错误源并且节省工程时间。
![](/club/bbs/upload/image/20220513/6378803758901567664573264.png)

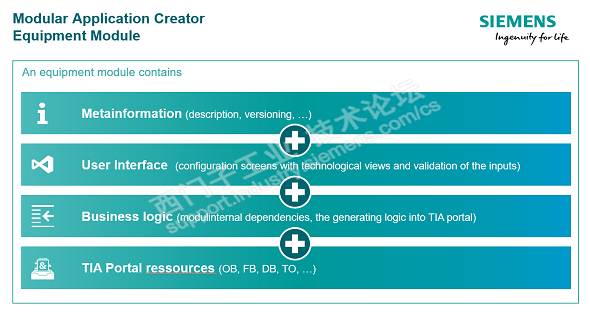

设备模块以Microsoft标准格式打包,该格式已针对Modular Application Creator 的处理进行了优化。除了所需的TIA门户资源外,还包括将其生成 TIA Portal项目的所有命令。以下设备模块适用于当前版本的SIMATIC Module Application Creator:
OMAC PackML Mode and State Manager
Weihenstephan Standards
Intelligent Belt
Print Standard
Converting Toolbox
Project Template with Tech Demo module (V2.0 only)
Multi-Carrier-System / TS 2 Booster
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109762849
![](/club/bbs/upload/image/20220513/6378803762323421103419700.png)

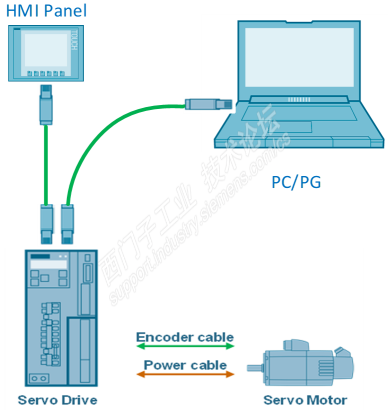

3.2 SINAMICS V90PN:HMI面板通过PROFINET与V90PN通信
本应用示例展示了在没有SIMATIC S7控制器的情况下,如何在SIMATIC HMI面板和SINAMICS V90PN驱动器之间建立通信,以及如何显示和修改驱动器参数值。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109808206
![](/club/bbs/upload/image/20220513/6378803767201514527282964.png)
![](/club/bbs/upload/image/20220513/6378803768315570321346792.png)
3.3 将自动化环境中的先进机器人应用与 ArTIA 原型集成

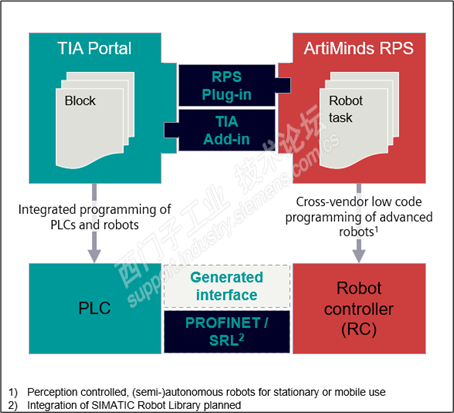

TIA Portal 的高级机器人应用程序在两个工程工具 RPS 和 TIA Portal 之间建立了耦合。ArTIA 通过促进和确保两个工具之间的协作功能来补充这两个工程工具,从而使目标系统之间的交换保持一致。
在本应用示例中,您将学习如何配置机器人控制器和 PLC 与ArTIA 原型的耦合。ArTIA 提供了从机器人编程套件在 TIA Portal 中生成机器人配置的可能性。您可以完全控制哪些程序部件在机器人控制器上运行,哪些在 PLC 上运行。允许根据整个应用程序的需求和复杂性灵活地分配逻辑。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109808348
![](/club/bbs/upload/image/20220513/6378803773681162693620715.png)
![](/club/bbs/upload/image/20220513/6378803775345217545035768.png)
3.4 显示屏模拟器智能助手
仿真 SIMATIC S7-1500 系列控制器的显示屏。通过显示屏模拟器智能助手,可以交互式浏览 SIMATIC S7-1500、S7-1500R/H 和 S7-1500 F-CPU 的用户界面。
搜索功能允许查找设置或菜单项,并显示条目在菜单结构中的相应位置。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109761758
![](/club/bbs/upload/image/20220513/6378803780085807341587596.png)
3.5 SIMATIC S7-1500入门指南
新型 SIMATIC S7-1500 系列控制器简介。TIA Portal 中的控制器 SIMATIC S7-1500 为用户提供的多种选项,可提高机器的生产率和工程组态效率。本入门指南将介绍这些选项。
首先,将介绍相应的硬件产品。同时还将展示如何使用SIMATIC STEP 7 V17 (TIA Portal) 组态SIMATIC S7-1500。以及在安装有 SIMATIC WinCC Advanced V17 (TIA Portal) 或 SIMATIC WinCC Professional V17 (TIA Portal)的环境下如何与 SIMATIC HMI 精智面板之间建立连接的基本步骤 。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/78027451/zh
![](/club/bbs/upload/image/20220513/6378803782093606473886721.png)
3.6 SIMIT/MCD/AMESIM
——机器制造中的虚拟调试
为了减少实际调试期间的风险和工作量,机器的虚拟调试提供了一种有效的替代方案。在NX MCD、SIMIT和PLCSIM Advanced的帮助下,可以虚拟地调试机器。
在本文中,可以找到的虚拟调试和应用程序模拟示例的概览。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109777165
![](/club/bbs/upload/image/20220513/6378803785445150364646366.png)

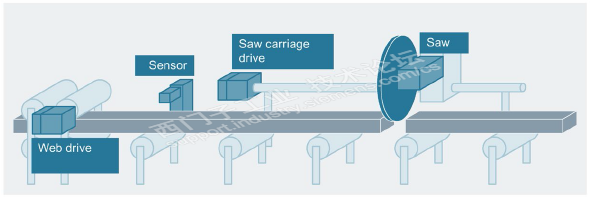

3.7 SIMATIC S7-1500T 飞锯
这个应用样例提供了一个基于 SIMATIC S7-1500T 控制器平台的飞锯功能,一个连续运动的材料(例如:金属薄片、金属、纸张、瓦楞纸、金属制品等)可被在运动中剪切。功能:自动模式、立即剪切、定长剪切或测标剪切,虚或实主轴。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109744840/zh
![](/club/bbs/upload/image/20220513/6378803788667002104837147.png)
![](/club/bbs/upload/image/20220513/6378803791163863468776177.png)

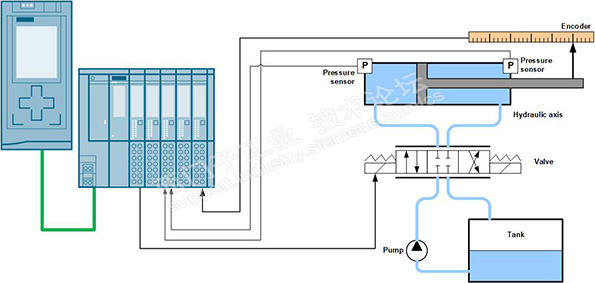

3.8 SIMATIC S7-1500(T):用于液压应用和液压机的“LSimaHydTO”
“LSimaHydTO”模块库支持使用 SIMATIC S7-1500(T)对液压轴进行闭环控制。借助模块化功能块,不仅可以实现阀控液压应用,还可以实现可变转速泵驱动(伺服泵)的应用。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109756217
![](/club/bbs/upload/image/20220513/6378803809557495072881321.png)
![](/club/bbs/upload/image/20220513/6378803810763743513030406.png)
4 常见问题
4.1 RPOFIenergy 概述,包括常见问题解答、应用示例和手册信息
在这里,可以直接访问PROFIenergy最重要的技术信息和解决方案。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109807766
![](/club/bbs/upload/image/20220513/6378803815062178912397752.png)
4.2 能在 Windows 11 上安装 TIA Portal 吗?
计划于2022年6月发布关于在Windows 11上使用不同版本 TIA Portal 产品的消息。目前正在对 TIA Portal V15、V16 和V17 进行测试。在正式发布之前,在 Windows 11 中安装 TIA Portal 的风险完全自行承担。本条目中会提供在 Windows 11中安装和使用 TIA Portal 时的测试进度和迄今发现的问题。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109806872/zh
![](/club/bbs/upload/image/20220513/6378803820338742905044909.png)

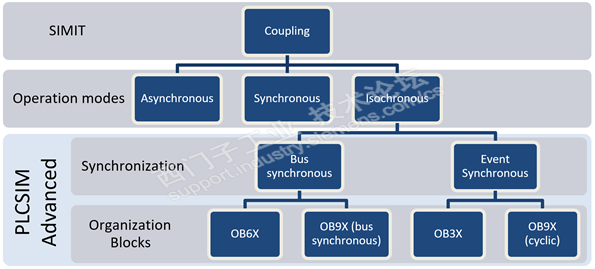

4.3 如何使用 SIMIT 和 PLCSIM Advanced 进行等时模拟?
本文提供了实现 SIMIT 和 PLCSIM Advanced 同步模拟的技术诀窍。解答了在 SIMIT 中进行同步的可能性,并描述了创建同步时必须考虑的要点。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109808735
![](/club/bbs/upload/image/20220513/6378803823812181294332676.png)
![](/club/bbs/upload/image/20220513/6378803825038745304952811.png)
4.4 ProDiag ID 和 HMI 中显示的报警号之间的关系是什么?
在这里将解释报警 ID 和监控 ID 之间的区别。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109808362
![](/club/bbs/upload/image/20220513/6378803828905934237038564.png)
4.5 如何使用WinCC Unified的GUI启动外部程序?
其他 Windows 应用程序(例如:记事本, Word, Excel, PowerPoint, Adobe Acrobat Reader, Notepad++ 等等 )可以通过激活 WinCC Unified 的 OpenPipe 功能进行启动。需要注意的是:仅在 WinCC Runtime 服务器上的项目可以被启动。
相关链接:
https://support.industry.siemens.com/cs/us/en/view/109798677/zh
![](/club/bbs/upload/image/20220513/6378803831059058551093522.png)
