如虎添翼之 SIMATIC HMI Option+

01 SIMATIC HMI Option+

随着工业自动化程度的不断提高，系统中的 HMI 设备的功能也日益丰富。在满足基本监控和操作功能的基础上，要求 HMI 设备的显示更加人性化，功能部分还会延伸出一些扩展需求，例如通过刷卡登录操作用户、在项目运行过程中直接修改 IP 地址等等。

这些扩展的功能仅仅依靠 TIA 博途软件本身无法实现，自行设计和组态也比较困难，SIMATIC HMI Option+（以下简称 Option+）选件使得上述要求成为可能，该选件可以免费下载安装使用且无需购买额外授权。

SIMATIC HMI Option+ 下载链接如下：

https://support.industry.siemens.com/cs/cn/en/view/109754400

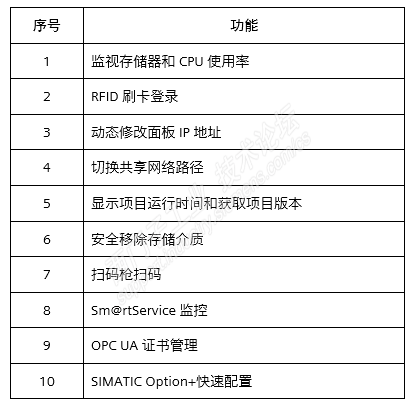

作为 TIA 博途软件功能的有效补充，Option+ 可以实现如下功能：

1.1 系统信息功能

日常维护触摸屏项目时，通常需要了解程序最近一次下载的时间以便于对比项目程序，项目运行时如果可以查看到设备的镜像版本，则可以更加方便的与软件中组态设备的信息做对比。

使用 Option+ 中的系统信息功能就可以轻松实现项目运行时显示设备的软硬件信息，如下图所示

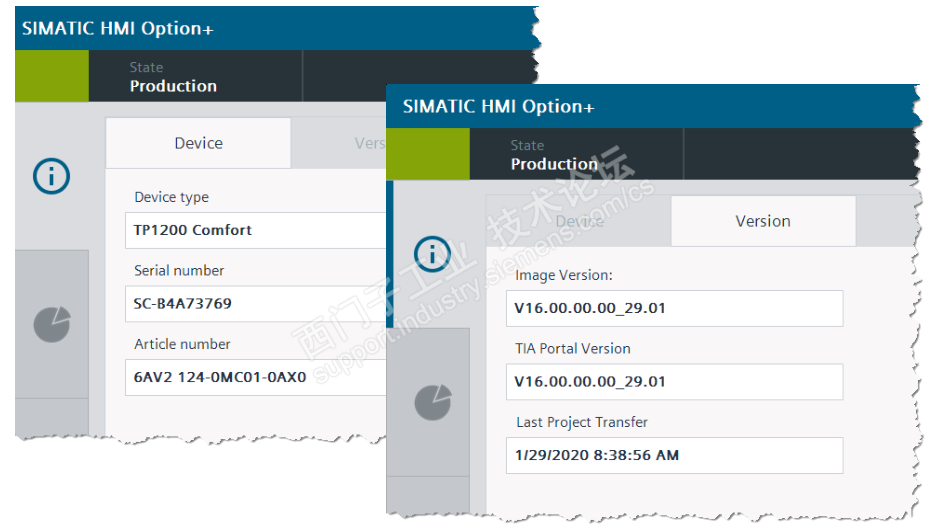

图1-1 系统信息

1.2 动态连接网络路径功能

项目运行时可以将生产数据和故障报警进行存储归档，除了使用外部存储介质（例如：SD 卡或者 U 盘），还可以将数据日志/报警日志存储到网络路径中。

使用 Option+ 中的动态连接网络路径功能，可以将不同类型的日志文件存储到不同的网络路径，同时可以根据需求动态连接网络路径。

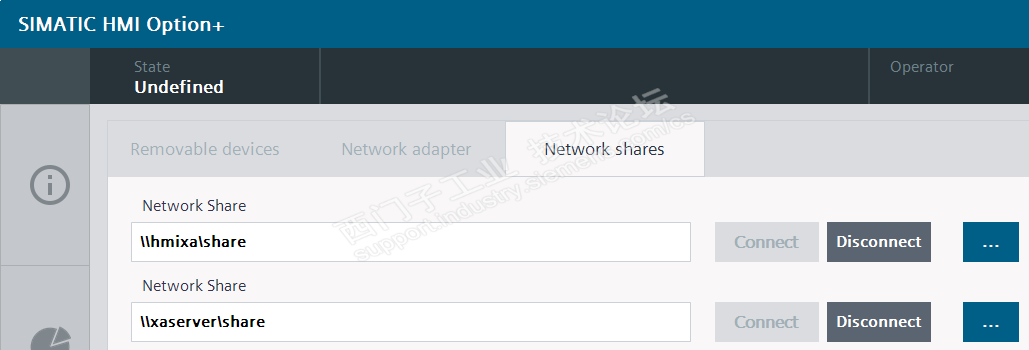

图1-2 动态连接网络路径

1.3 利用 RFID 技术刷卡登录功能

使用 Option+中的 RFID 登录功能实现直接刷卡登录用户，同时可以在项目运行时修改用户密码和新建用户，便于项目的用户管理。相对于传统的使用用户名和密码的登录方式，刷卡登录更为安全和便捷。如下图所示。

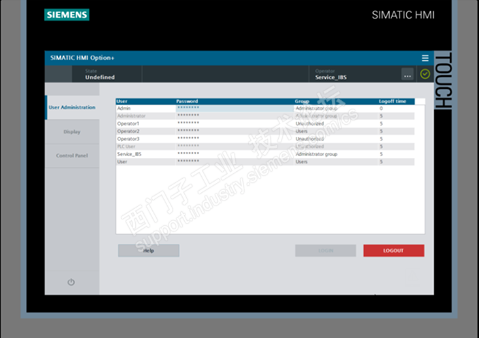

图1-3 RFID 刷卡登录

1.4  动态修改面板 IP 地址

现场网络中设备众多，尤其是调试阶段，IP 地址往往需要根据现场要求进行更改，如果要求项目在不退出的情况下修改面板 IP 地址，如何实现呢？

使用 Option+ 中的动态修改面板 IP 地址功能就可以轻松实现项目运行时修改 IP 地址、子网掩码和使能/取消使能网络驱动器等功能。如下图所示。

图1-4 修改面板 IP 地址

1.5 监视存储器和 CPU 使用率

项目中有大量需要监控的变量，还有很多附加功能，如数据日志、报警日志以及 VBS 脚本等，此时需要知道 CPU 或者外部存储器的使用率，以便确保设备并未超负荷运行，如何实现呢？

使用 Option+ 中的监视存储器功能实现项目运行时查看外部存储介质使用率，包括总存储空间、已使用空间和剩余空间。

使用 Option+ 中的 CPU 使用率功能查看项目运行时 CPU 的负荷，准确方便。如下图所示。

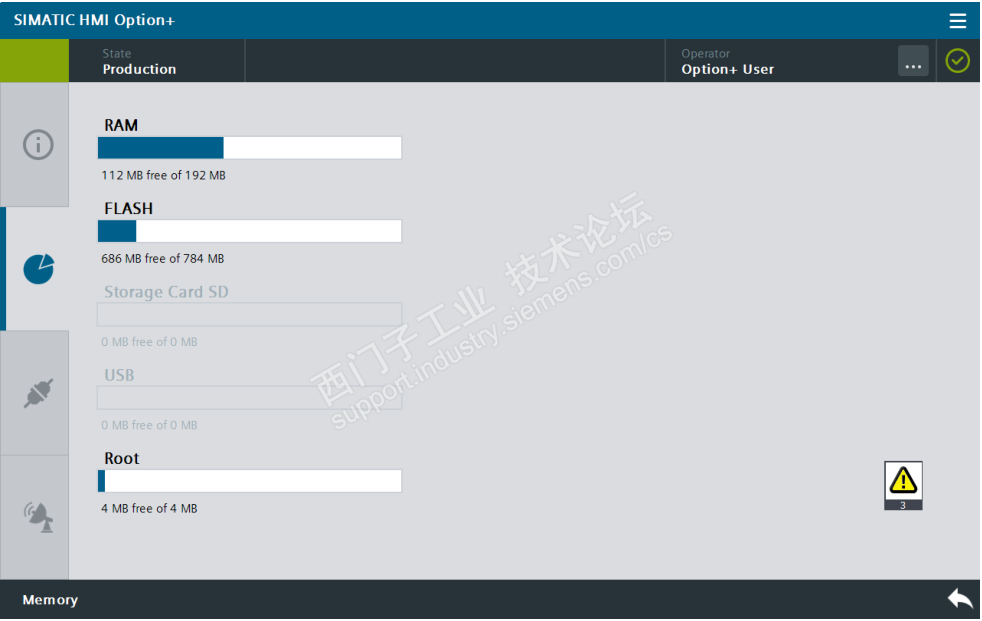

图1-5 存储器使用率

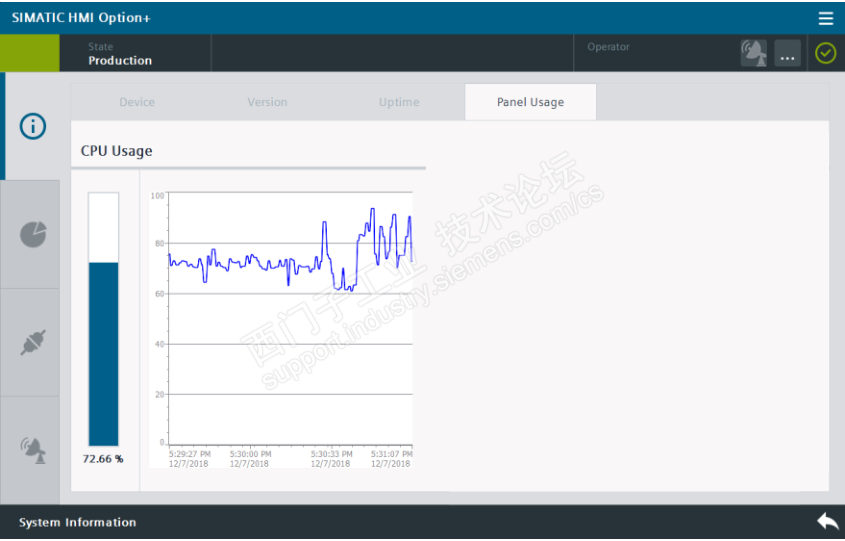

图1-6 CPU 使用率

02 更多信息

如此丰富便捷的功能如何使用呢？西门子 1847 平台上逐步推出关于 SIMATIC HMI Option+ 功能的相关系列视频，详细介绍了不同功能的具体组态以及演示过程，系列视频的目录如下：

01_SIMATIC HMI Option+ 安装和传送

02_SIMATIC HMI Option+ 动态修改面板IP地址

03_SIMATIC HMI Option+ 动态连接网络路径

04_SIMATIC HMI Option+ 存储器和CPU使用率

05_SIMATIC HMI Option+ 面板RFID刷卡登录功能介绍

06_SIMATIC HMI Option+ 面板RFID刷卡登录功能操作演示

07_SIMATIC HMI Option+ 面板RFID刷卡自动登录功能操作演示

08_SIMATIC HMI Option+ 项目运行时间和版本信息

（扫码查看本系列视频）
