今天我们开始故事6，继续故事5来讨论一下PROFINET中带宽。在故事5(我与PROFINET不得不说的事-05-带宽-技术论坛-工业支持中心-西门子中国 (siemens.com.cn))中，提到了带宽的两个单位，一个是Mbits/S，例如100MBits/S，就是我们常说的快速以太网的百兆带宽；另外一个是us，例如7.04us，就是最小PROFINET RT报文在快速以太网上的传输时间。而在Step7中显示0.704%，表示的是循环数据的计算带宽，即在1ms中PROFINET RT报文所传输的时间为0.00704ms，那么就占用了1ms的0.704%。

        这里有三个问题我们需要考虑清楚，第一个问题，1ms表示的什么？是否是用户定义的IO的刷新时间？第二个问题，PROFINET RT报文的传输时间计算为什么要考虑MinNRTGap；第三个问题PROFINET计算的带宽（Calculated bandwidth）为什么以时间为单位。

        我们先看第二个问题，这个答案我简单的描述一下，与传统的TCP/IP，或者用户常常使用的S7通信不同，PROFINET的循环数据，例如RT数据，IO控制器在一个Send Clock中发送多个RT报文时，这些RT报文是肩并肩、连续发送出去的，那么大家可能会回想做TCP/IP通信，TCP的报文不也是连续的吗，但是这些报文不是肩并肩，也就是报文和报文之间的时间间隔时间都比较长，所以这个NRTGAP可以忽略不计，而PROFINET由于其实时性的要求，RT报文都是肩并肩排队发送出去的，这时RT报文之间的间隔就变为MinNRTGap，也就是12个字节，是报文之间最小的时间间隔。所以PROFINET循环数据的计算传输时间7.04us就需要考虑这12个字节。

        然后再回答第一个问题，因为在问题2的解答中，我提到了Send Clock这个概念，而我们在Step7组态PN IO通信时，大家可能会经常看到，那么它和Update time之间的区别或者有什么关联呢？

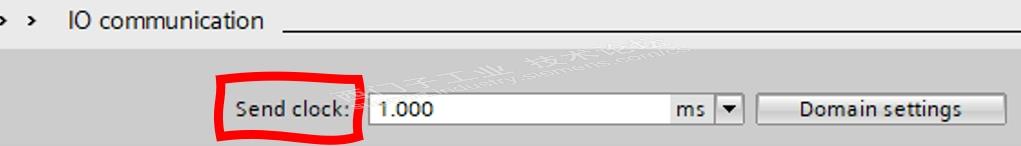

IO控制器中的Send Clock的设置：

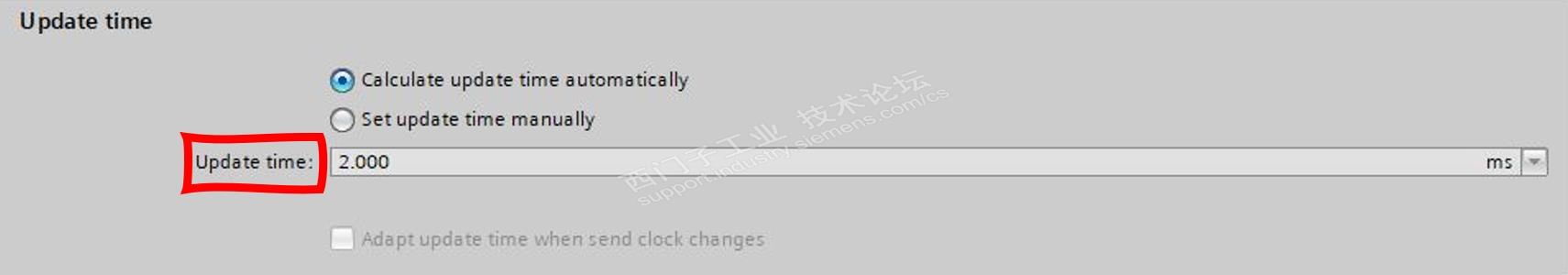

IO Device中的Update Time的设置：

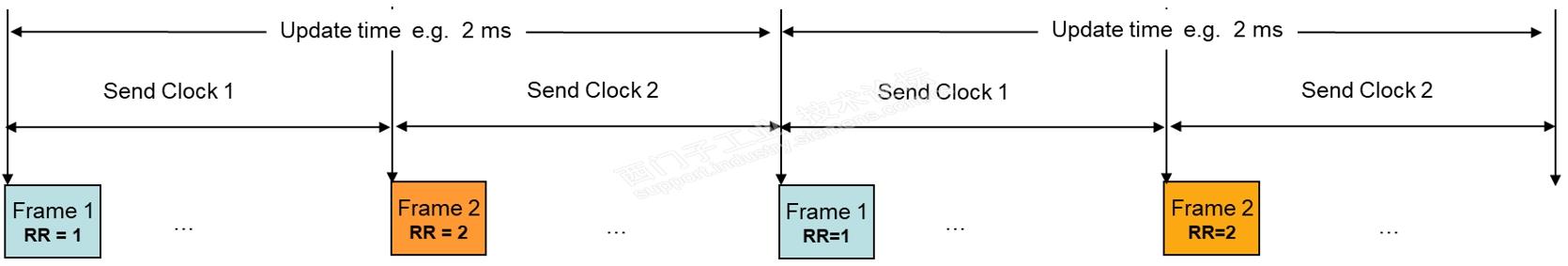

        先描述一下Send Clock，这个词中文翻译就是发送时钟，用来表示在一个发送时钟的时间间隔内提供RT/IRT数据的能力，或者说是发送RT/IRT数据的最小时间间隔，再者说是RT/IRT数据的出现本质上是在Send Clock时间内。说来说去，大家可能还是不理解，那么我们再结合Update Time，例子中为2ms，就是用户希望IO控制器与IO设备相互交换数据的循环周期时间。而2ms的Update Time实际上有2个Send Clock组成，这样Update Time=Send Clock x Reduction Ration （2ms=1msx2），2就是这个例子中的减速比。也许大家看过详细的PROFINET标准中关于这方面的计算，还有Sendclockfactor，Phase等其它概念，这些放在一起计算比较复杂且难以理解，这里我所描述的公式更便于大家理解。PROFINET的Send Clock就是发送RT数据的时间单位，为了优化带宽，RT数据会自动分布在多个Send Clock中，下图例子中使用了2个IO设备，Send Clock为1ms，Update Time都是2ms。图中是优化的结果，两个IO设备的刷新时间都是2ms，而不是Frame1和Frame2都出现在Send Clock1中。

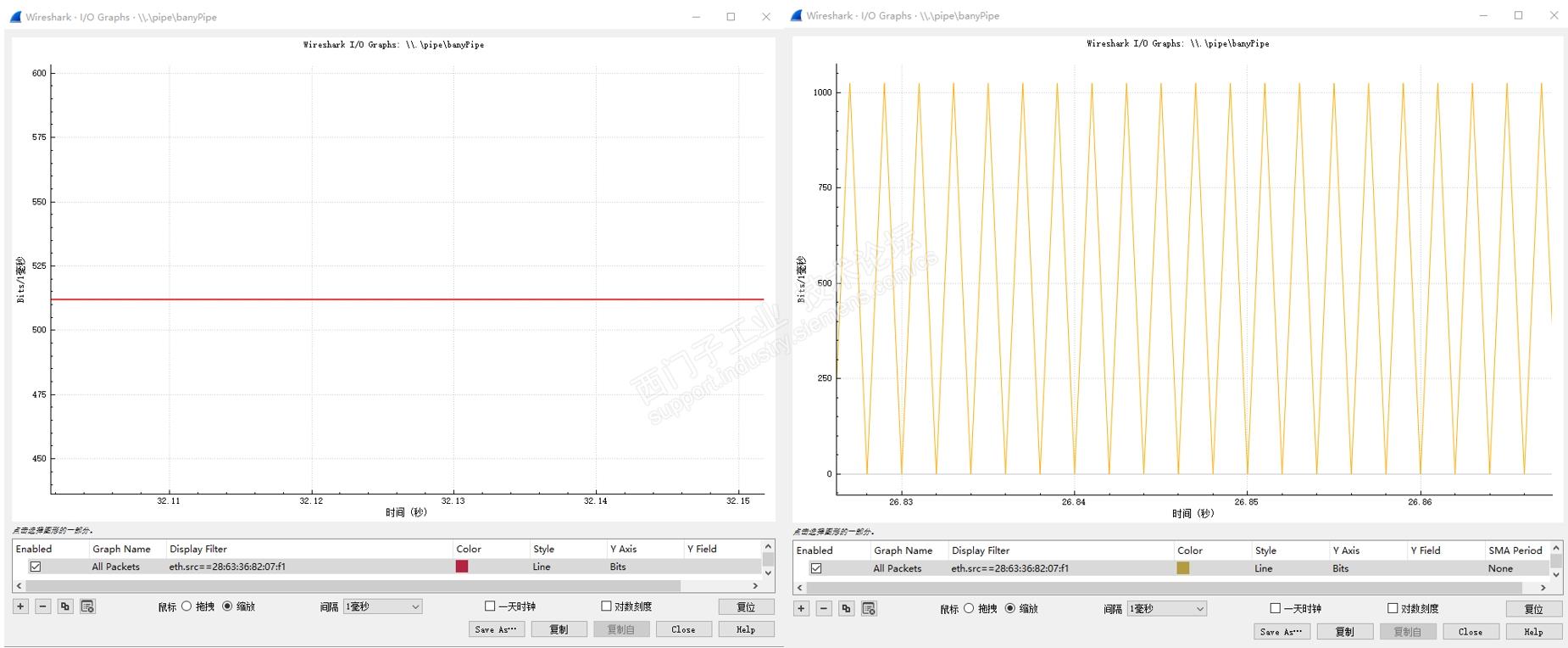

        大家可能还是不能有感性的认知。结合上图给大家展示一个实验的结果，使用S7-1500作为IO控制器，（其它PLC也可以），使用两台ET200SP，在IO控制器侧设置Send Clock为1ms，IO设备侧设置的刷新时间为2ms，那么可见下图左侧的实时数据的带宽。如果在IO控制器侧设置Send Clock为2ms，IO设备侧的刷新时间仍为2ms，那么可见下图右侧的实时数据的带宽。由此一目了然！

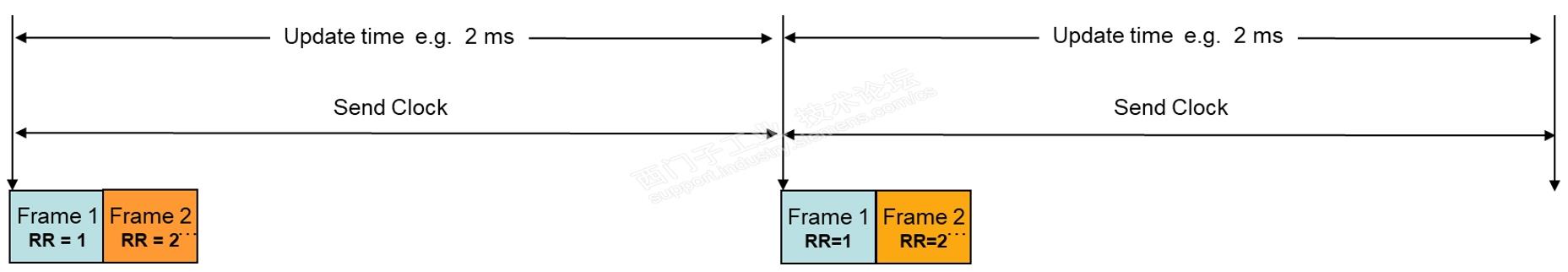

        我再具体解释一下，大家可以仔细观察Wireshark中的IO Graphs中的记录带宽结果，因为只有2个站，且数据较少，带宽不高，左侧图中带宽约为512bits/ms，右侧图中带宽是震荡的，最高为1025bits/ms，如果大家抓包请注意我图片中设置的单位和缩放后的刻度。右侧图中的带宽震荡的根本原因是2ms的Send Clock中发送2个IO RT的数据是肩并肩的出现的，如下图。

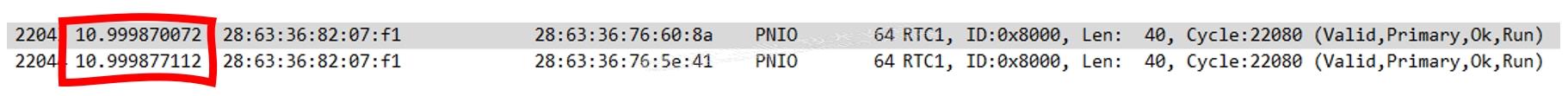

        然后我们再谈论第三个问题，结合第二个问题的回答，PROFINET的带宽计算以时间为单位是由于在Step7中计算RT或者IRT数据占用的带宽的大小的基数是Send Clock，且Send Clock的单位是时间，所以计算的RT/IRT预留带宽的大小就以时间为单位。而这个预留带宽的计算是基于IO控制器的接口输出RT/IRT数据的带宽计算结果。还是以上述的例子，在Send Clock的时间为2ms，那么2个RT数据在一个Send Clock中的发送是肩并肩的，下图Wireshark中MAC地址:F1是IO控制器，:8A和:41分别是两台IO设备。根据记录时间77112-70072，结果恰恰是7.04us，那么两个RT实时数据的带宽预留时间为7.04x2=14.08us。

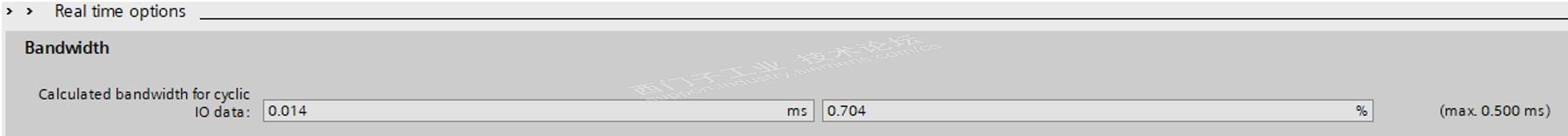

        此时Step7中的计算结果就如上述的计算结果一样，RT的计算带宽为0.014ms，而0.08us做了省略，因为0.704%的计算结果源于在2ms中PROFINET报文所传输的时间为0.01408ms，那么还是占用了0.704%（0.01408/2）。需要注意的是这个2ms是Send Clock，而不是Update Time，切记！

以上就是我对这3个问题的解答，这里我想和大家讨论一下，根据故事中的知识，如果有4个IO设备，其中的1号设备的刷新时间是8ms，2号设备的刷新时间是4ms，3号设备的刷新时间是2ms，4号设备的刷新时间是1ms，而IO控制器中设置的Send Clock为1ms，那么大家是否可以做出RT数据的时钟分布图，大家可以尝试一下来理解Send Clock和Update Time之间的区别。

        还有我想倾听一下大家的想法和需求，需要我给大家阐述哪些相关的PROFINET知识和概念，大家可以点击下面的留言区，留下您的需求，我可以把你们的问题和我的答案编辑到我的故事中。如果您有相关的技术问题和疑问，我们也可以在这里相互交流。
