S7-300 PLC通信控制空压机

1.应用的基本信息

我在压缩机系统研究中，我负责电气控制系统设计，在系统中采用

CPU315-2PN/DP:6ES7315-2EH14-0AA0；

电源模块PS307 5A：6ES7307-1EA01-0AA0；

2M内存卡MMC卡： 6ES7953-8LL31-0AA0；

530mm轨道: 6ES7390-1AF30-0AA0；

模拟量输入模块8路13位精度 SM331（6ES7331-1KF02-4AB1）；

模拟量输出模块8路 SM332 （6ES7332-5HF00-4AB1）；

数字量输入模块16点 SM321 （6ES7321-1BH02-4AA1）；

数字量输出模块16点 SM322 （6ES7322-1BH01-4AA1）；

TP1200触摸屏12寸 6AV2124-0MC01-0AX0；

变频器采用FC-302P37KT5E20H2XGCXXXSXXXXA0BXCXXXXDX

2.现在系统结构与软件编程

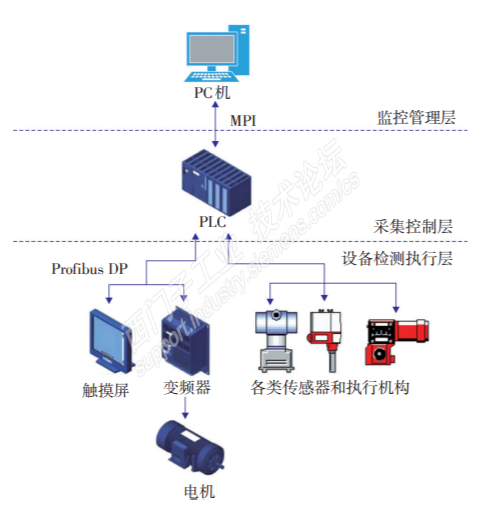

监控系统采用三层构架形式，分为上位机监控管理层、PLC采集控制层和设备检测执行层，实现分布控制，集中管理。系统采用了Profibus DP通信控制。

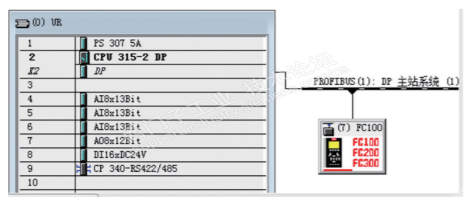

PLC硬件组态如图所示。

监控系统中所需要监控的参数如表1所示。

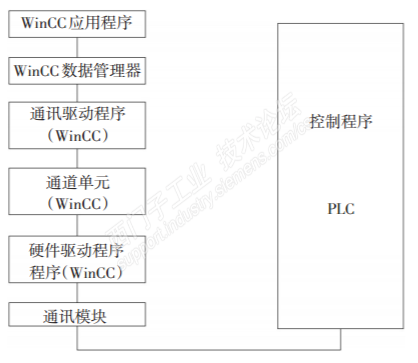

上位机组态软件应用WinCC V7.3，该软件主要功能是使用多种协议和现场控制设备等交换数据，将产生重要的数据，通过屏幕显示在计算机上，并采用 Microsoft SQL Server 2008 R2 数据库进行数据的归档。在联想工控机 Windows 7（旗舰版）系统环境下进行开发，能够清晰反映出压缩机系统当前的工作状态及人机互交界面，保障监控系统正常运行。PLC与WinCC通讯结构图如图所示

3.今后系统改造问题的分解

为了上网方便，此压缩机控制系统计划改造为Profinet 网络控制，完成上位机和触摸屏软件的编写。计划采用S7-1200CUP 的Profinet通信模式，进行RT模式实时控制。

控制系统通过交换机上网，使用西门子云或者百度云存储数据参数，编写控制界面。在实验室实现WiFi无线网络控制以及手机控制。
