【西门子技术π-PLC通信原理探秘】快速闸门制动系统通讯

933

3

2020-05-29 19:07:32

1.应用的基本信息

1.1基本应用信息描述（您所经历过的现场或案例，描述设备运行的异常情况，语言简要、故障要点突出，现象表达清楚，涉及具体设备的版本信息，网络规模，主要产品列表等）

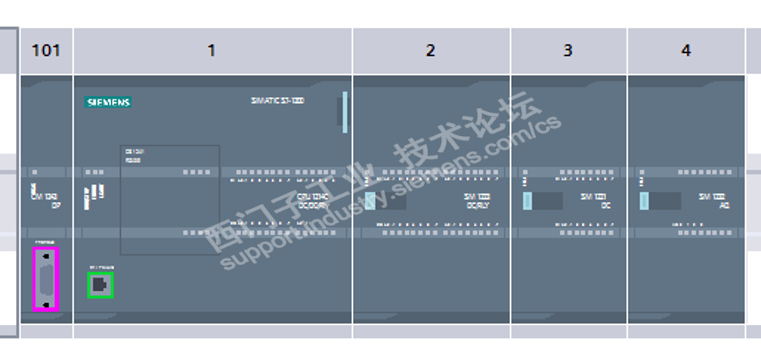

本设计中电控系统选用西门子S7-1200系列PLC做控制器，PLC组件由CPU模块1214C、DP主站模块CM1243-5、数字IO模块SM1223、数字输入模块SM1221以及模拟量输出模块SM1232等硬件组成。其PLC硬件组态见图1.

图 1

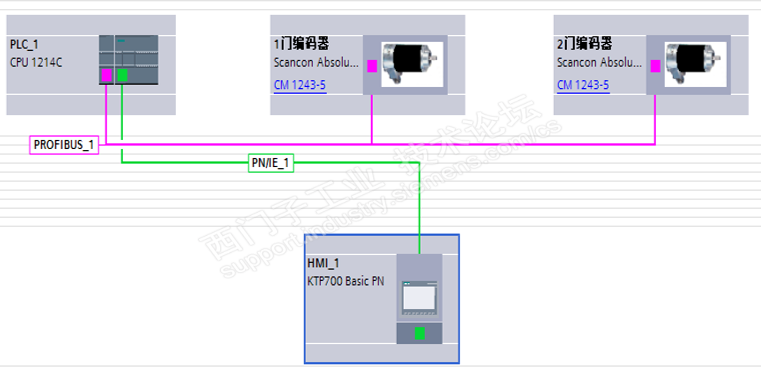

PLC和绝对值编码器通过PROFIBUS数据总线连接，实时读取编码器编码值，利用PLC程序进行周期计算得出每扇闸门位置状态和升降速度实时信号，以便系统对每扇闸门进行速度与位置监控。为了方便数据设置、报警查询和降门速度曲线记录等，本设计还选用7寸触摸屏用作系统HMI，设计了友好的人机交互界面，实时显示各系统状态和相关数据。通讯网络组态见图2。

图 2

2.故障的检测和解决

2.1 故障或问题分析（根据故障或问题，进行分析，从而提出潜在的一些解决方案用于解决该问题）

偶尔出现报DP硬件故障

2.2故障或问题处理（根据分析各种导致故障的可能性，逐步排查，描述您解决此问题的操作步骤，最终确认原因，排查过程有条理，思路清晰）

更换DP模块
