【Zane说编程】之TIA Portal中边沿指令的应用区别

10572

15

2016-02-19 14:56:38

TIA Portal中边沿指令的应用区别

上升沿，下降沿是我们每个电气自动化工程师最熟悉不过的指令了，以前用S7-200/300/400，虽然MicroWin与Step 7的差别还是很明显的，但这条边沿指令没却有啥大的差异，只是前者不需要暂存标志位而后者需要，简单了不能再简单的指令，这么多年也就这么用着了。然而进入了博图时代，这些指令也在悄悄地发生着变化，最早发现在TIA Portal下S7-300/400的边沿指令与在STEP 7的有些区别了，然后又发现S7-1500又多了好几条不一样的边沿指令，到底有啥区别呀，客户来询问这个的电话也开始多了，也是啊！于是抽空把所有有关边沿指令的内容汇总整理了一下，温故而知新与大家分享，鉴于篇幅限制，文中就只以上升沿指令为例来做说明了。

一. 不同编程环境下的边沿指令

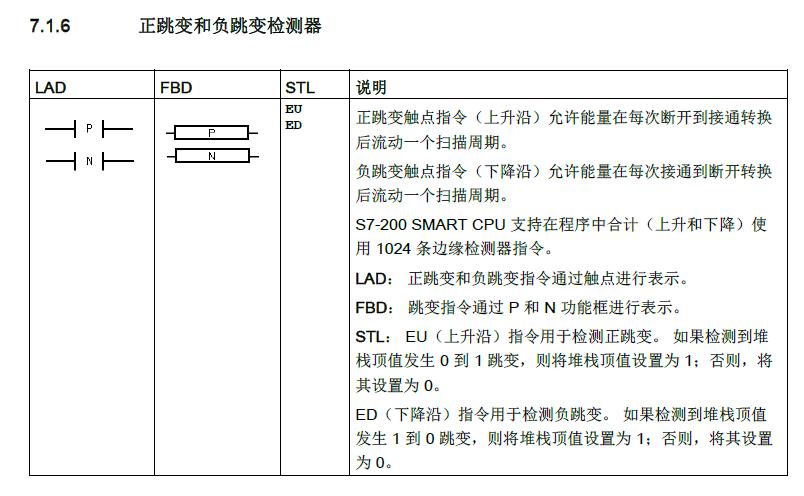

1. MicroWin SMART中的边沿指令（S7-200SMART适用）

2. STEP 7中的边沿指令（S7-300/400/WINAC适用）

3. TIA Portal中的边沿指令

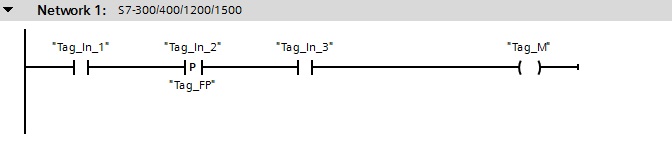

S7-300/400/WINAC/1200/1500适用

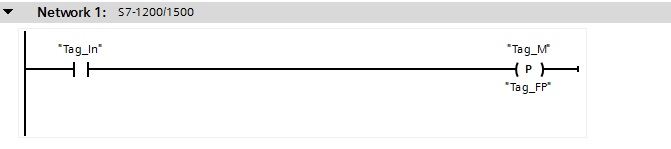

S7-1200/1500适用

二. 等效示例

示例1:

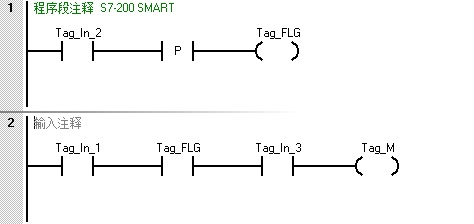

MW SMART环境

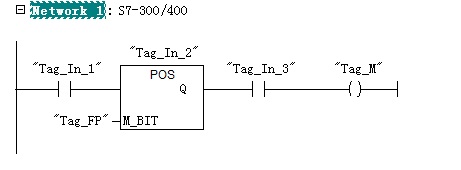

Step 7 环境

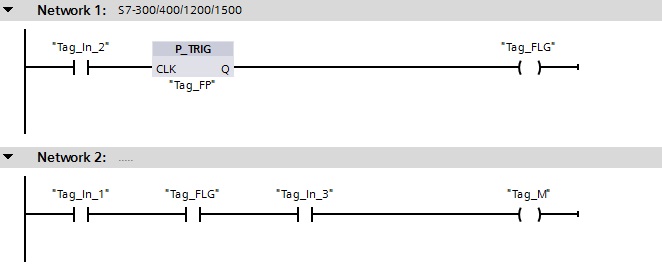

Portal 环境

示例2:

MW SMART环境

Step 7 环境

Portal 环境

示例3:

MW SMART环境

Step 7 环境

Portal 环境
