我的一个朋友在TIA Portal中组态了与PCS 7控制器AS 410的28个S7连接（13个S7-1200和一个1500与冗余CPU0和CPU1分别建立S7连接），并在S7-1200与1500程序里调用Get Put功能块对AS410进行读写，所有的S7连接显示与AS410已建立连接。

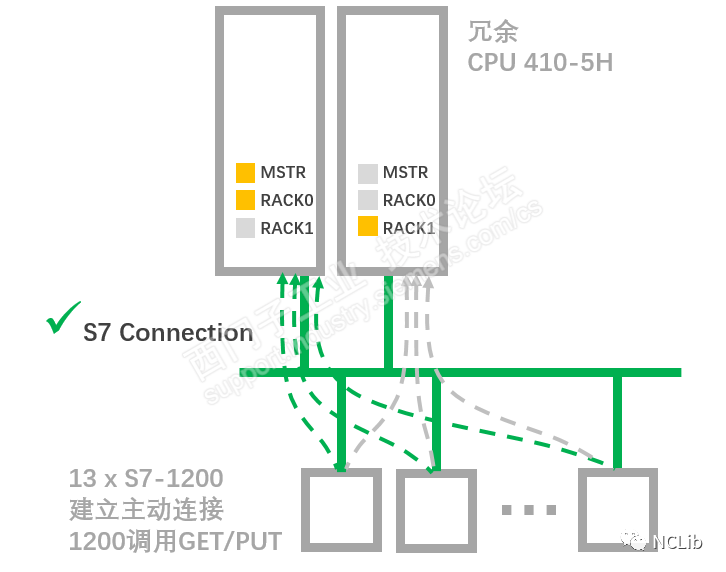

S7-1200与CPU 410-5H的网络简单示意如下：

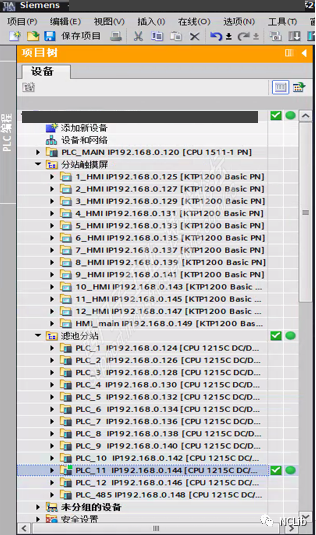

另外还有若干TP1200精致面板都要与CPU 410进行通讯，显示和控制过程对象。TIA博途项目结构如下图

但他遇到了困难，S7-1200中刚好有设备运行计时变量通过Put写入了CPU 410中，通过观察S7-1200中的值与AS410的DB内显示时间差为40分钟。也就是说S7连接都正常的情况下数据刷新一次需要40分钟！

故障解除过程

首先，PCS 7容错系统通常不建议超过4个触摸屏的连接，但项目13个触摸屏已存在，不可能叫他摘掉其它的触摸屏不要，但可以将画面刷新周期修改到不小于2s降低通讯负荷。

但所有的触摸屏画面变量刷新修改到2s后，通讯并没有改善。

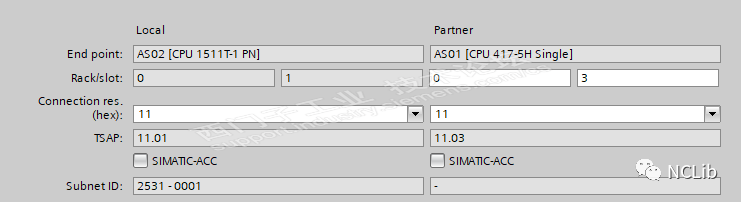

在检查S7连接组态时，发现了可能存在问题的地方，所有的S7连接在TSAP都是指定CPU 410-5H的03连接资源号。此时，虽没有十足的把握，但第六感这里就是问题所在。下图用于说明03资源号，非项目截图

连接资源号（connection res.）可能值

16#03

03为自由连接资源号，此连接资源可运行多个连接。只需在主动连接一端组态且带有未指定连接伙伴的连接！如果对连接资源0x03 寻址，则不必组态连接伙伴。

16#10 至16#DF

与03资源不同的是，这些连接资源每个可以运行一个（且只有一个）连接。并且需要在两端组态且带有未指定连接伙伴的连接！

由于西门子的指导文档，包括多途径可以找到的网上资料都在指导TSAP填写时，使用03资源号，导致很多人认为建立S7连接就要使用03资源号，且不需要在伙伴CPU组态S7连接也不需要编程，非常省事。这样就容易忽视其它连接资源号存在的意义。

项目中所有的S7连接都指定为03资源号，此时用于该连接的资源:

正是对03自由连接资源的滥用导致了通讯的阻塞，既然找到了问题方向就着手处理：

1. S7-1200重新分配TSAP，启用CPU16#10到16#DF范围内的专有连接资源号，并在S7-400和S7-1200/1500中两端组态S7连接

2. Get/Put数据交换长度减负，预留变量减少，数字量打包成DWORD，使用连续的DB内存等（仅作优化）

处理后，重新下载CPU410和S7-1200的S7连接，通讯过来的数值开始连续快速跳动！

做工程师就是忘不了这种爽的感觉。
