 回复：V90驱动器接线问题

返回主题列表
作者 主题
凡晨
游民

经验值: 110
发帖数: 35
精华帖: 0
楼主    2018-10-29 17:29:15
主题：V90驱动器接线问题

您好！

   专家，问题如下

1.PTI X8 端子DO支持PNP和NPN接线，这里PNP和NPN指的是什么意思，和三极管PNP和NPN有联系吗？

2.V90在内部制动电阻不够时接外部制动电阻，当接外部制动电阻时是和内部制动电阻串起来使用，还是只使用外部制动电阻？

  谢谢！
Ren Jun Feng
游民

经验值: 149
发帖数: 11
精华帖: 0
1楼    2018-11-01 11:00:20
主题：回复：V90驱动器接线问题

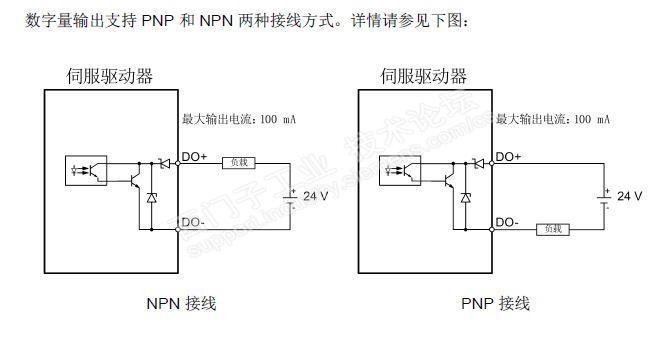

1、X8端子中的DO支持的PNP和NPN接线方式请参考下方图片进行理解：

2、SINAMICS V90 PN 配有内部制动电阻，以吸收电机的再生能量，当内部制动电阻不能满足制动要求时，可以连接外部制动电阻，需要注意的是连接外部制动电阻到 DCP 和 R1 端子前，必须先断开 DCP 和 R2 端子之间的连接，否则驱动可能会损坏。所以当接外部制动电阻时，是只使用外部制动电阻。
