NPN接近开关加上拉电阻后，驱动能力会较原来变大吗？

精

奖

官

7026 产品版区：其它过程仪表

文档类型：

一般接近开关的驱动电流是200mA，那么由于现场是PNP输入，所以要将NPN加一个上拉电阻，此时加上拉电阻后，这个接近开关的输出驱动电流的能力是大于200mA,还是小于200mA？
驱动能力是否是减小了？能带得起小型中间继电器吗？

问题补充：

小程序查看

手机扫码追踪该问题

学习在于交流中级技术员

被采纳率 4.85%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1,NPN接近开关加上拉电阻后，驱动能力会较原来变大吗？
首先你要确定NPN接近开关是集电极开路型还是普通型,普通型在并联一个上拉电阻,驱动能力变大。集电极开路型增加一个上拉电阻驱动能力变小,
2,能带得起小型中间继电器吗?
看你上拉电阻的阻值,正常情况下没问题,还有PNP输入与NPN加一个上拉电阻没关系。

图片说明：

shetong 初级工程师

被采纳率 16.09% 2012-09-21 19:53

提问者对于答案的评价

暂无评价

学习在于交流

被采纳率4.85% 2012-09-21 01:04

查看其他答案

等您来回答换一换

{{item.Title}} {{item.Title}}: {{item.CoinValue}}西币 {{item.VisitNum}}人想问
我来答我来答

本版相关问题换一换

{{item.Title}} {{item.Title}}: {{item.AnswerCount}}个回答 {{item.VisitNum}}人关注

其他回答

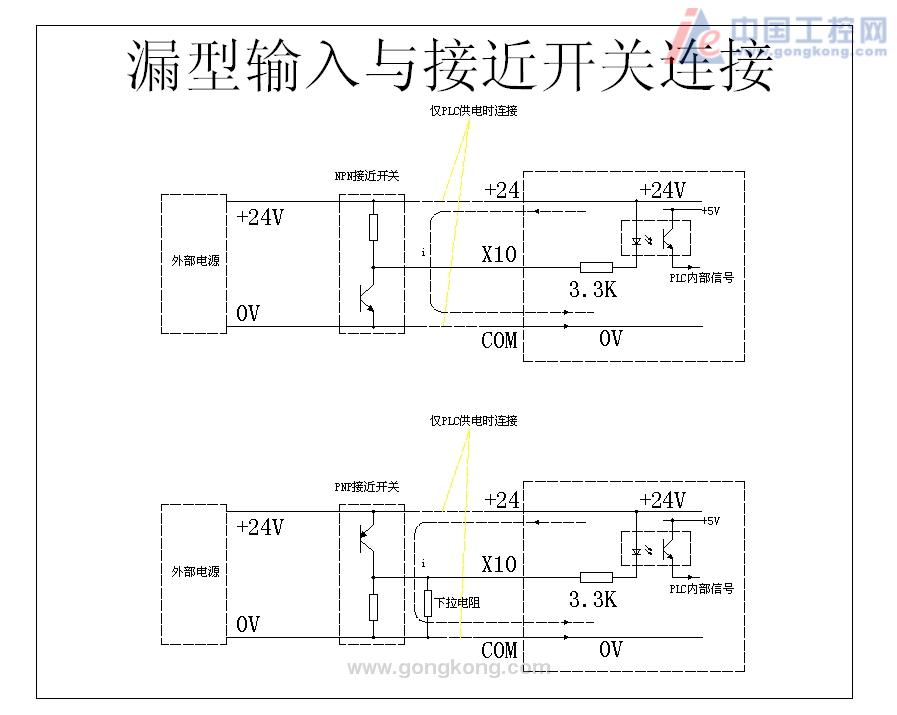

1、输入传感器为接近开关时，只要接近开关的输出驱动力足够，漏型输入的PLC输入端就可以直接与NPN集电极开路型接近开关的输出进行连接。如图1。
但是，当采用PNP集电极开路型接近开关时，由于接近开关内部输出端与0V间的电阻很大，无法提供电耦合器件所需要的驱动电流，因此需要增加“下拉电阻”。如图。增加下拉电阻后应注意，此时的PLC内部输入信号与接近开关发信状态相反，即接近开关发信时，“下拉电阻”上端为24V，光电耦合器件无电流，内部信号为“0”；未发信时，PLC内部DC24V与0V之间，通过光电耦合器件、限流电阻、“下拉电阻”经公共端COM构成电流回路，输入为“1”。
下拉电阻的阻值主要决定于PLC输入光电耦合器件的驱动电流、PLC内部输入电路的限流电阻阻值。通常情况下，其值为1.5—2KΩ，计算公式如下：
第一种公式：R≤【（Ve-0.7）/Ii】-Ri
式中：R——下拉电阻（KΩ）
      Ve——输入电源电压（V）
Ii——最小输入驱动电流（mA）
Ri——PLC内部输入限流电阻（KΩ）
公式中取发光二极管的导通电压为0.7V。
第二种公式：下拉电阻≤【输入限流电阻/（最小ON电压/24V）】-输入限流电阻

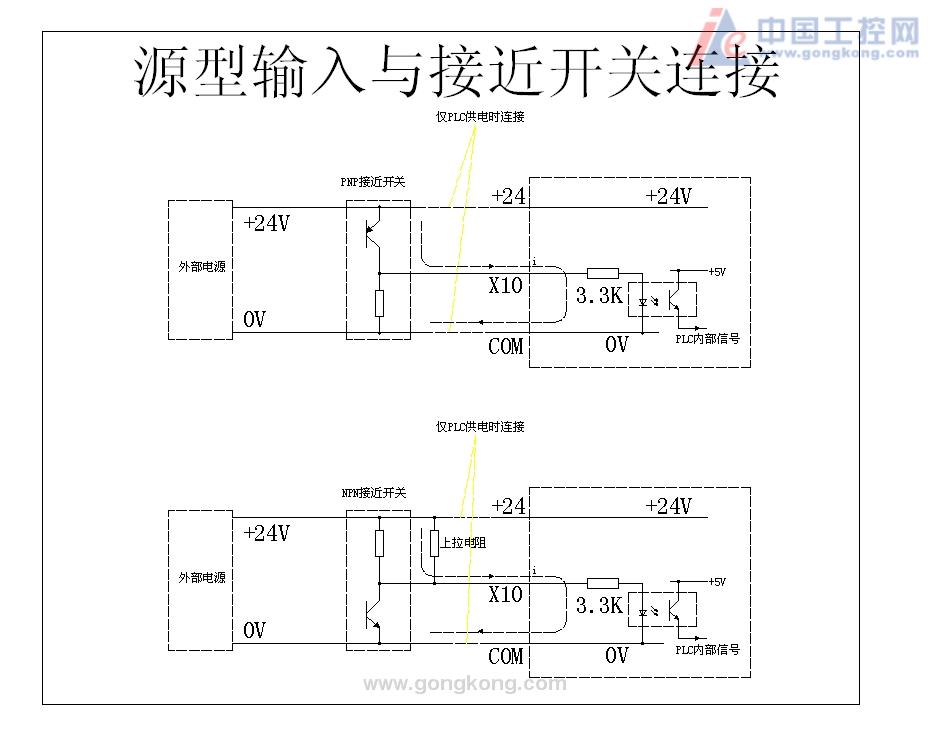

  2、输入传感器为接近开关时，只要接近开关的输出驱动力足够，源型输入的PLC输入端就可以直接与PNP集电极开路型接近开关的输出进行连接。如图2。
  相反，当采用NPN集电极开路型接近开关时，由于接近开关内部输出端与24V间的电阻很大，无法提供电耦合器件所需要的驱动电流，因此需要增加“上拉电阻”。如图。增加下拉电阻后应注意，此时的PLC内部输入信号与接近开关发信状态相反，即接近开关发信时，“上拉电阻”上端为0V，光电耦合器件无电流，内部信号为“0”；未发信时，PLC内部DC24V与0V之间，通过光电耦合器件、限流电阻、“上拉电阻”经公共端COM构成电流回路，输入为“1”。
上拉电阻的阻值主要决定于PLC输入光电耦合器件的驱动电流、PLC内部输入电路的限流电阻阻值。通常情况下，其值为1.5—2KΩ，其计算公式与下拉电阻计算公式相同。
