smart200 辅助继电器M保持

1

110 产品版区：SIMATIC S7-200 SMART

文档类型：

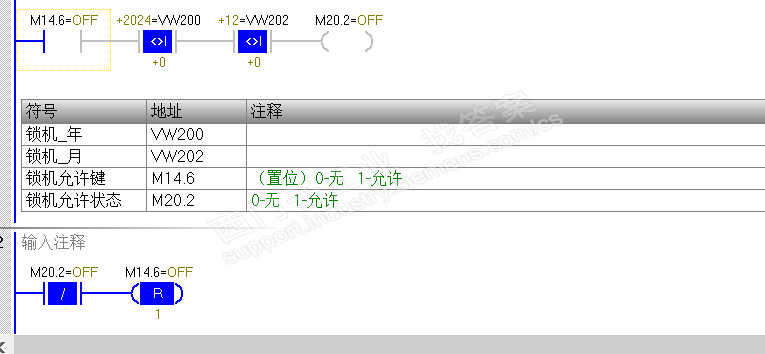

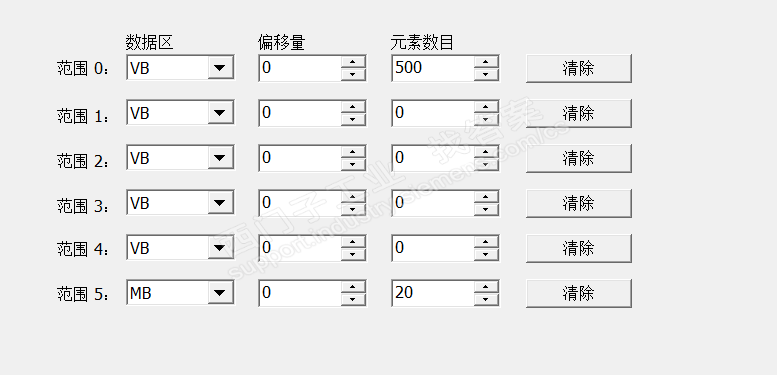

smart200 系统块设置元素数目为20，偏移0或7，辅助继电器M14.6仍然无法断电保持。似乎只能到M9.7。请问是我哪里没设置好吗，还是smart200本身是有限制的。

问题补充：

小程序查看

手机扫码追踪该问题

手机用户20210819169067 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

是你程序造成的，不是因为什么限制原因。
你的保持区的单元数量远远低于限制的数量。可组态保持范围以保持最多 10 KB 的存储器空间
可以根据以下步骤核对设置：
1.确保已设置断电保持的系统块、程序下载到PLC。程序中还有没有对这个位的复位操作。
2.如果SMART PLC 有连接HMI、上位机或者其他PLC，请先断开相关的通讯设备，再做测试，避免这些设备给PLC相关地址不断更新数据。
3.如果根据以上步骤测试均无效，请创建一个空项目，只做系统块断电保持设置，重新下载程序后通过状态图表给断电保持范围内某一地址写入新值后将PLC断电再上电查看。
http://www.ad.siemens.com.cn/productportal/Prods/s7-200-smart-portal/200SmartTop/software/equipment_config/config_system/Retentive_range.html

大宝朱林森大师

被采纳率 59.46% 2024-12-20 14:35

提问者对于答案的评价

暂无评价

手机用户20210819169067

被采纳率低 2024-12-20 14:14

最佳答案作者回复

单独建立一个空项目，不要写程序，只设保持区，然后下载到 CPU ，一定勾选系统块。再做看一下

大宝朱林森大师

被采纳率 59.46% 2024-12-20 14:35

查看其他答案

掌握核心 | 工控技术人才进阶之路从这里开始！

等您来回答换一换

{{item.Title}} {{item.Title}}: {{item.CoinValue}}西币 {{item.VisitNum}}人想问
我来答我来答

本版相关问题换一换

{{item.Title}} {{item.Title}}: {{item.AnswerCount}}个回答 {{item.VisitNum}}人关注

其他回答

M存储区可设置保持范围MB0~MB31
如果设置断电保持而不能断电保持检查程序内是否进行了赋值

用户等级

肖肖肖先生中级工程师

被采纳率 25.56% 2024-12-20 14:21 最快回答

修改

删除

举报

加分奖励

没有这个限制的，只要M区设置不超出MB31区范围。
是否是SM0.1等初始化程序将该值重复写值了。

用户等级

WWCWWC 大师

被采纳率 33.71% 2024-12-20 14:22

修改

删除

举报

加分奖励

组态保持范围
https://www.ad.siemens.com.cn/productportal/prods/s7-200-smart-portal/200smarttop/software/equipment_config/config_system/retentive_range.html

保持范围设定肯定涵盖你的选择
可能你的程序有写入指令或者地址有重复使用的地方
或者CPU坏掉了
你可以重新下载一个程序进去
单独检查保持性的问题看看到底是你的CPU坏了还是你的程序里面有写入程序段
必须把以前的程序全部覆盖掉

图片说明：

用户等级

CoolCool的猪大师

被采纳率 31.17% 2024-12-20 15:01
