西门子CPU 1214C DC\DC\RLY 电源问题

精

奖

官

6206 产品版区：SIMATICS7-1200系列

文档类型：

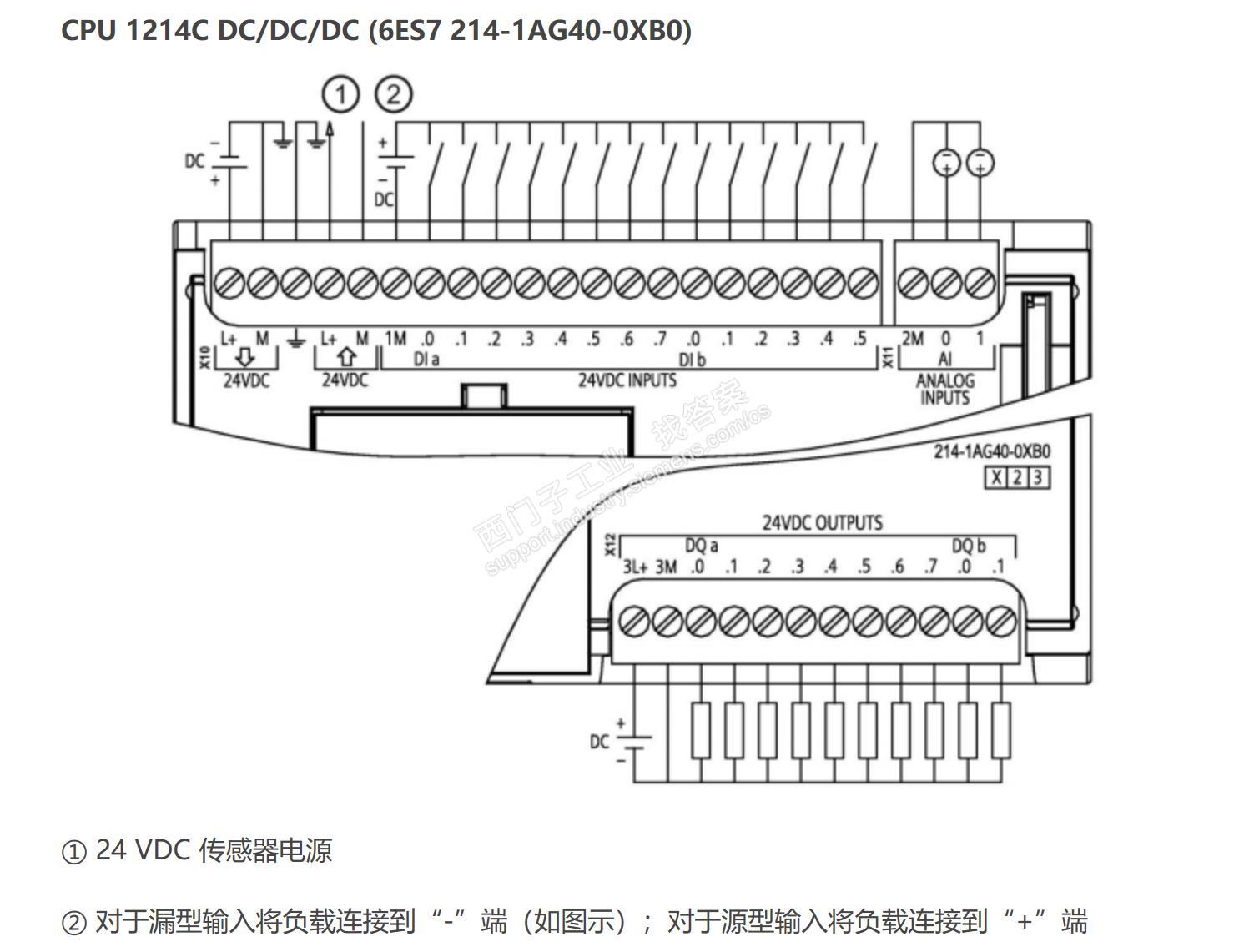

西门子1200CPU，根据手册显示，电源部分都有两个电源，一个箭头向外，一个箭头向里。箭

头向外的可以理解为接入外部电源（24VDC或220VAC），那么问题来了：

1. 箭头向里的电源（24VDC）是干嘛用的？

2. DI/DO的信号电源可以和箭头向外的电源（24VDC）并联使用吗？

3. DI/DO的信号电源可以和箭头向里的电源（24VDC）并联使用吗？

问题补充：

小程序查看

手机扫码追踪该问题

一路向西学长

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

1.箭头向里的是PLC供电电源，供电电源根据PLC型号不同有不同。比如DC\DC\RLY就是接24VDC供电。如果是AC\DC\RLY就是接AC220V供电。
2.箭头向外的是PLC提供的24V电源，比如你用的是AC\DC\RLY的PLC那么你就可以使用PLC提供的24V电源。
3.DI/DO的信号电源可以用外部24V电源也可以用PLC提供的24V电源。
4.PLC本身提供的24V电源的功率不是很高，给DI/DO供电，控制一些中继是可以的，但是如果24V电源负载较多建议还是使用外部24V电源更稳定。

yzs 初级技术员

被采纳率 38.24% 2019-09-29 11:00

提问者对于答案的评价

暂无评价

一路向西

被采纳率低 2019-09-29 10:22

查看其他答案

等您来回答换一换

{{item.Title}} {{item.Title}}: {{item.CoinValue}}西币 {{item.VisitNum}}人想问
我来答我来答

本版相关问题换一换

{{item.Title}} {{item.Title}}: {{item.AnswerCount}}个回答 {{item.VisitNum}}人关注

其他回答

1. DC\DC\RLY 第一个DC指的是直流24v的供电，所以是需要外部提供一个直流24v的供电电源
2.每个 CPU 都有一个 24 VDC 传感器电源，它为本机输入点和扩展模块输入点及扩展模块继电器线圈提供 24 VDC。如果电源要求超出了 CPU 模块的电源额定值，你可以增加一个外部 24 VDC 电源来提供给扩展模块。

wandalover6 助理工程师

被采纳率 49.25% 2019-09-29 11:02

修改

删除

加分奖励

箭头向里的是CPU的工作电源。箭头向外的CPU提供给外部传感器的小功率24VDC电源(这个电源必须在CPU接通正确工作电源后才能提供DC24V的输出)，DI/bo都可以使用以上的DC24伏。注意功率大小就可以

追忆1314 高级技术员

被采纳率 28.17% 2019-09-29 11:04

修改

删除

加分奖励

输出24V

啊少初级技术员

被采纳率 1.12% 2019-09-29 11:50

修改

删除

加分奖励

你理解箭头方式是正确的。
按道理确实箭头向外的是提高外部传感器及输入信号电源的，但是，不建议你这样做。
你仔细想一想就明白了的，这个箭头向外的电源端子是否是采集plc内部电源的，当外部信号如果出现过流或者短路时，岂不影响到plc的内部电源的正确，如果无法确保plc电源的正常运行，那么，plc的安全运行就会受到影响，后果很严重。
一般配置是外部信号的输入、输出是根据具体电源容量要求单独配置，并按具体的分配配置必要的断路器、熔断体甚至高端一些配置诊断电源模块（西门子有带4路输出的诊断电源模块提供），确保设备（plc）工作在安全的环境下。
