1、报错8383:查手册,数据地址错误或地址超出 DATA_PTR 的有效范围。

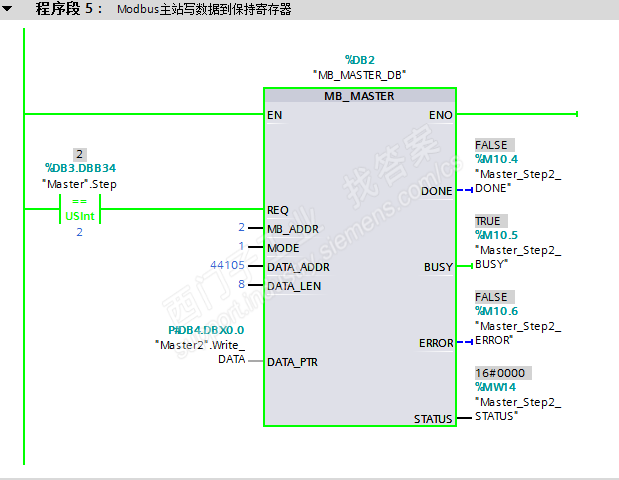

2、1200 MB_MASTER指令这三个管脚
DATA_ADD:从站中的起始地址:指定Modbus从站中将供访问的数据的起始地址。
RDATA_LEN:数据长度:指定要在该请求中访问的位数或字数。
DATA_PTR:数据指针: 指向要写入或读取的数据的 M 或 DB 地址(DB访问类型必须是标准与S7-300/400兼容)。

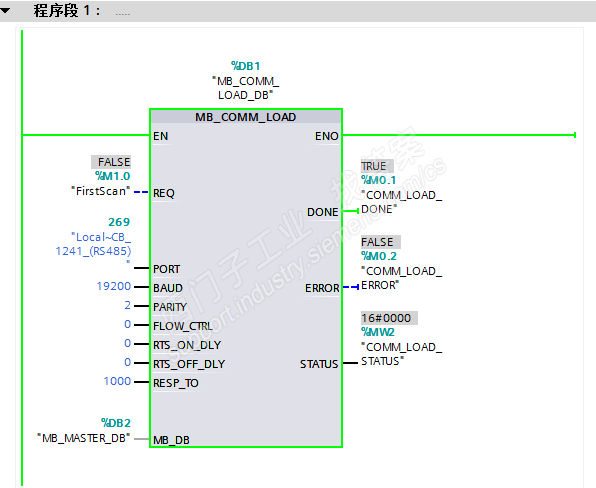

双通讯参数一致的情况下,可能的问题:
1、地址是对的,RDATA_LEN、DATA_PTR长度不统一;
2、DATA_PTR:管脚用了DB块,1200 的DB块建立时默认是优化访问方式,是不是这出错了,将其选择成标准与S7-300/400兼容。
3、44097和44105寄存器地址统一采用下偏移1,改为44096、44104试试。

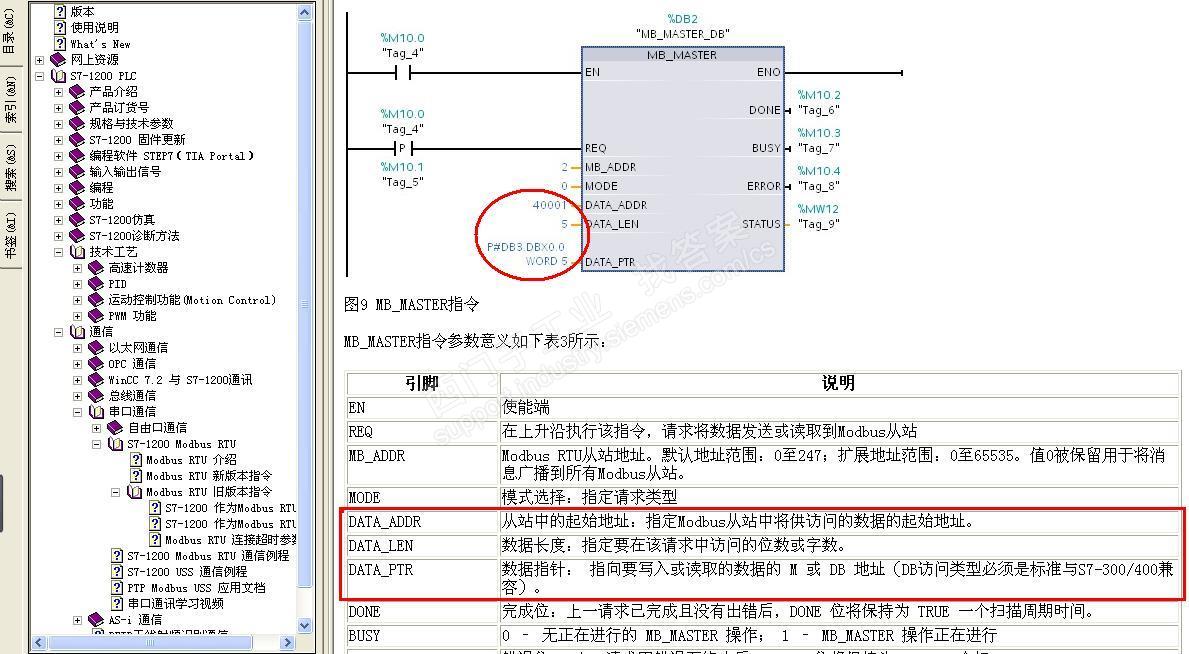

参考手册
1、西门子 S7-1200 PLC 技术参考 V3.6 条目ID:73600209 2017年11月8日
https://support.industry.siemens.com/cs/document/73600209
2、Modbus RTU通讯
http://www.ad.siemens.com.cn/productportal/Prods/S7-1200_PLC_EASY_PLUS/SmartSMS/016.html
3、轮询实例:
http://support.automation.siemens.com/CN/view/zh/47756141
4、台达DTE10T温控模块手册下载
http://www.deltagreentech.com.cn/productlv4-486-164.html
补充:
你做过 S7-200 的通讯,相信你两边通信参数设成一样,你是不会错的,这一点要保证。另外,台达DTE10T温控模块手册第8页 ,仪表的RS485通讯说明。摘录如下,注意其支持的功能:
1. 支持传输速度2,400、4,800、9,600、19,200、38,400、57,600、115,200bps。不支持7, N, 1/8, E, 2/8, O, 2通讯格式;使用Modbus(ASCII或RTU)通信协议。
2. 功能码(Function):H03 = 读出寄存器内容,最多8个word;H06 = 写入一个word至寄存器。
可能的问题:
1、仪表支持 06 功能码,只允许一次写一个寄存器,不允许多个写。
将 RDATA_LEN 改为1;
DATA_PTR 写为:P#DB4.DBX0.0 WORD 1或者
P#DB4.DBX0.0 INT 1
2、MB_MASTER指令的使能端 EN 不要直接连母线;REQ要用上升沿触发;
3、DB4不可以是优化的,并且定义存储空间是够用的,还要保证下载到CPU中。
