问题

smart编程中，临时变量能寻址吗？有的话，有啥方法

精

官

已解决

软件编程间接寻址

解决于：2024-01-16 09:14 476 产品版区：SIMATIC S7-200 SMART

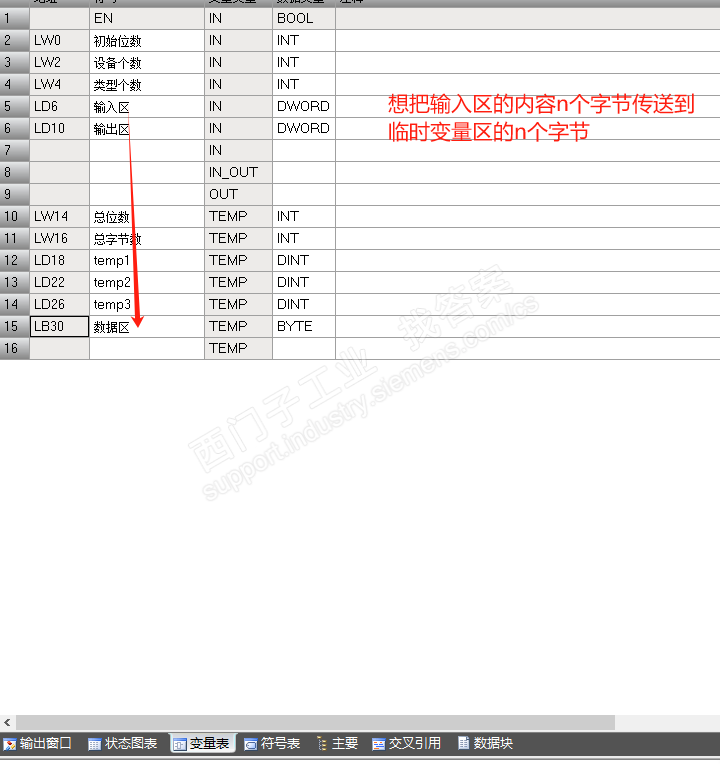

本人现有以下问题：1：想把外部数据转储到临时变量区（大概1-17个字节），所以不可能一个一个传送到临时变量，如果那样不是太麻烦了，更何况数据量不定根据输入参数个数决定传送到临时变量区。
2：别问我为啥不传送到外部静态区，用循环间接寻址（&\*的用法）。有条指令需要在临时变量能用。

问题补充：这是个子程序

小程序查看

手机扫码追踪该问题

山西阿明学长

被采纳率 10.00%

收藏(0)
分享
手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
去论坛讨论

最佳答案

不太能感觉到你为何有这个疑问。只能说一句：BMOV VB0 LB0。你要传多少就传多少。最多传60个字节。
另外，你可以用in参数传一个指针进去，传一个数据长度进去。然后再子程序里面用间接寻址，计算指针，向外取数据。看起来就像这样……两个参数随便你改。只要V区大小允许。
我们是否需要继续逼近你的真实问题点？我知道我们没聊到点上的。感觉我这个回答意义不大。

图片说明：

芳季高级工程师

被采纳率 19.44% 2024-01-16 08:37

提问者对于答案的评价

季芳大师，不亏是大师，我确实是想要这个指令。我的初衷是，想在临时变量区用shrb指令，因为位没有间接寻址，需要传送到临时变量区，我可以用临时变量的地址间接移位，达到外部数据的间接移位。
至于为啥用shrb指令，而不用shr_b或者shr_DW，因为我这个数据区的数量不是定值（1-13个数据），当数据区数量达到最大时，在我调用这个子程序时，循环周期能达到120MS，马上就达到看门狗复位的时间（150ms），所以，我不想选择shr_b或者shr_DW指令。

山西阿明

被采纳率10.00% 2024-01-15 16:36

最佳答案作者回复

这样的话，你仍可以使用表头和连续数两个参数，把外部的数据传进去子程序的L，然后你再用你原来的程序做期望的事。
不过。现在的plc的扫描周期都可以达到120毫秒的，你的程序是相当炸裂的。1万个正弦指令才60多毫秒。你现在有2万个正弦指令。而且一般逻辑指令都比浮点运算要快，那你那相当于有2万到3万个指令执行了。13个字节100多个位，1加到100，阶加才5千。何来有几万个指令要处理啊？

芳季高级工程师

被采纳率 19.44% 2024-01-16 08:37

查看其他答案

专家置评

已阅，最佳答案正确

西门子自动化产品支持 2024-01-17 21:44

等您来回答换一换

HMI配方下载到smart200PLC提示不能传送: 11西币 75人想问
我来答

请问200smart v3.0 fb中可以读写本地变量的位吗: 5西币 69人想问
我来答

自定义网页变量与PLC通讯失败: 1西币 15人想问
我来答

STEP 7-MicroWIN SMART V3通讯接口空白，无法下载程序: 1西币 160人想问
我来答

本版相关问题换一换

西门子200smart 临时变量字的位表示方法: 3个回答 339人关注

200smart中，定义一个word型临时变量，1秒自加一次，调用子程序后，发现这个变量动: 2个回答 196人关注

S7-200 SMART子程序临时变量的个数有限制吗?: 1个回答 510人关注

200smar临时变量先赋值后使用，没有赋值，但是2次调用也没发现什么异常？: 6个回答 321人关注

其他回答

下面链接的最上面的说明：
S7-200 SMART CPU 允许指针访问下列存储区： I、Q、V、M、S、AI、AQ、SM、T（仅限当前值）和 C（仅限当前值）。不能使用间接寻址访问单个位或访问 HC、L 或累加器存储区。
所以没有好办法，你可以用几个 MOVE_DW 指令，一个指令就可以传4个字节。结合字传送，字节传送指令。注意一下 L 存储区，只有 LB0-LB63 共 64 个字节。
http://www.ad.siemens.com.cn/productportal/Prods/s7-200-smart-portal/200SmartTop/programming/indirect_addressing.html

大宝朱林森大师

被采纳率 60.15% 2024-01-15 20:53
