S7-1200 CB1241通讯板与四路直流信号模块数据采集

1

1401 产品版区：SIMATICS7-1200系列

文档类型：

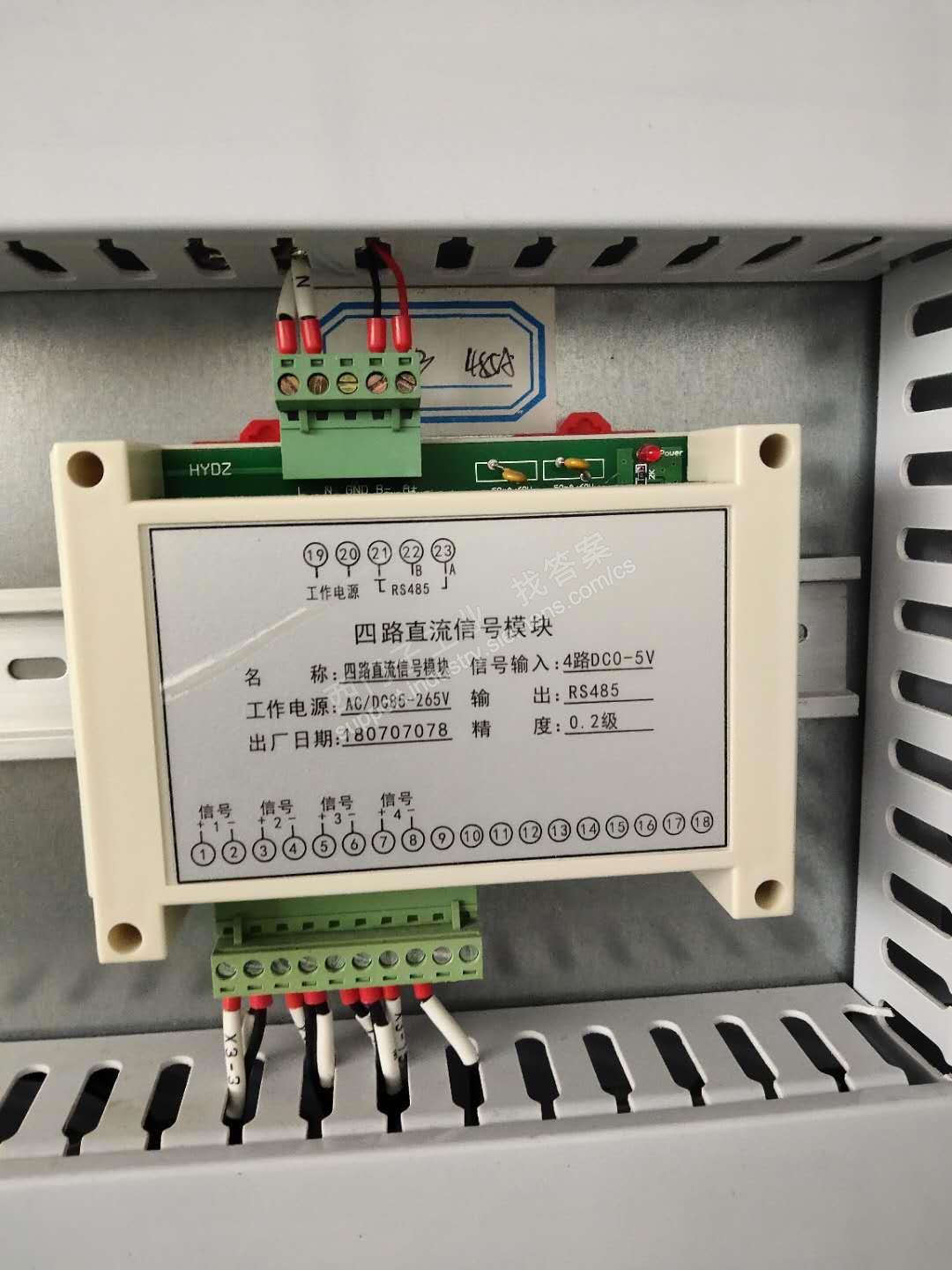

有一个输入4路模拟电压信号的模块将信号转换成数字量怎么样通过CB1241将4路数字量传送给CPU 另外怎么样分别区分这四路转换后的数字量呢，我是刚接触1200不太熟悉照片如附件

问题补充：

小程序查看

手机扫码追踪该问题

繁华落尽，我独自凄凉新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

你是利用第三方的模拟量转通讯方式，将4路模拟量信号，通过转换器图1的方式连接到s7-1200plc的信号板上，这个可以。
当你读取从站各通道数据值时，从站的通道读取指令modbus_master指令管脚DATA_ADD地址会对应你的各模拟量通道的。

WWCWWC 大师

被采纳率 33.85% 2020-07-08 17:47

提问者对于答案的评价

暂无评价

繁华落尽，我独自凄凉

被采纳率低 2020-07-08 17:09

最佳答案作者回复

是的，写4个modbus_master指令，读取数据就可以。
不支持仿真的。
我在论坛上，前一段时间发过一贴，就是与富士温度表的modbus rtu通讯例子，可以参考。

WWCWWC 大师

被采纳率 33.85% 2020-07-08 17:47

查看其他答案

等您来回答换一换

{{item.Title}} {{item.Title}}: {{item.CoinValue}}西币 {{item.VisitNum}}人想问
我来答我来答

本版相关问题换一换

{{item.Title}} {{item.Title}}: {{item.AnswerCount}}个回答 {{item.VisitNum}}人关注

其他回答

http://www.ad.siemens.com.cn/service/elearning/series/131.html
http://www.ad.siemens.com.cn/service/elearning/series/2.html

用户等级

CoolCool的猪大师

被采纳率 31.37% 2020-07-08 18:20
