314c-2dp模拟量接线问题

5

2474 产品版区：SIMATIC S7-300(F)/S7-400(F/H/FH)

文档类型：

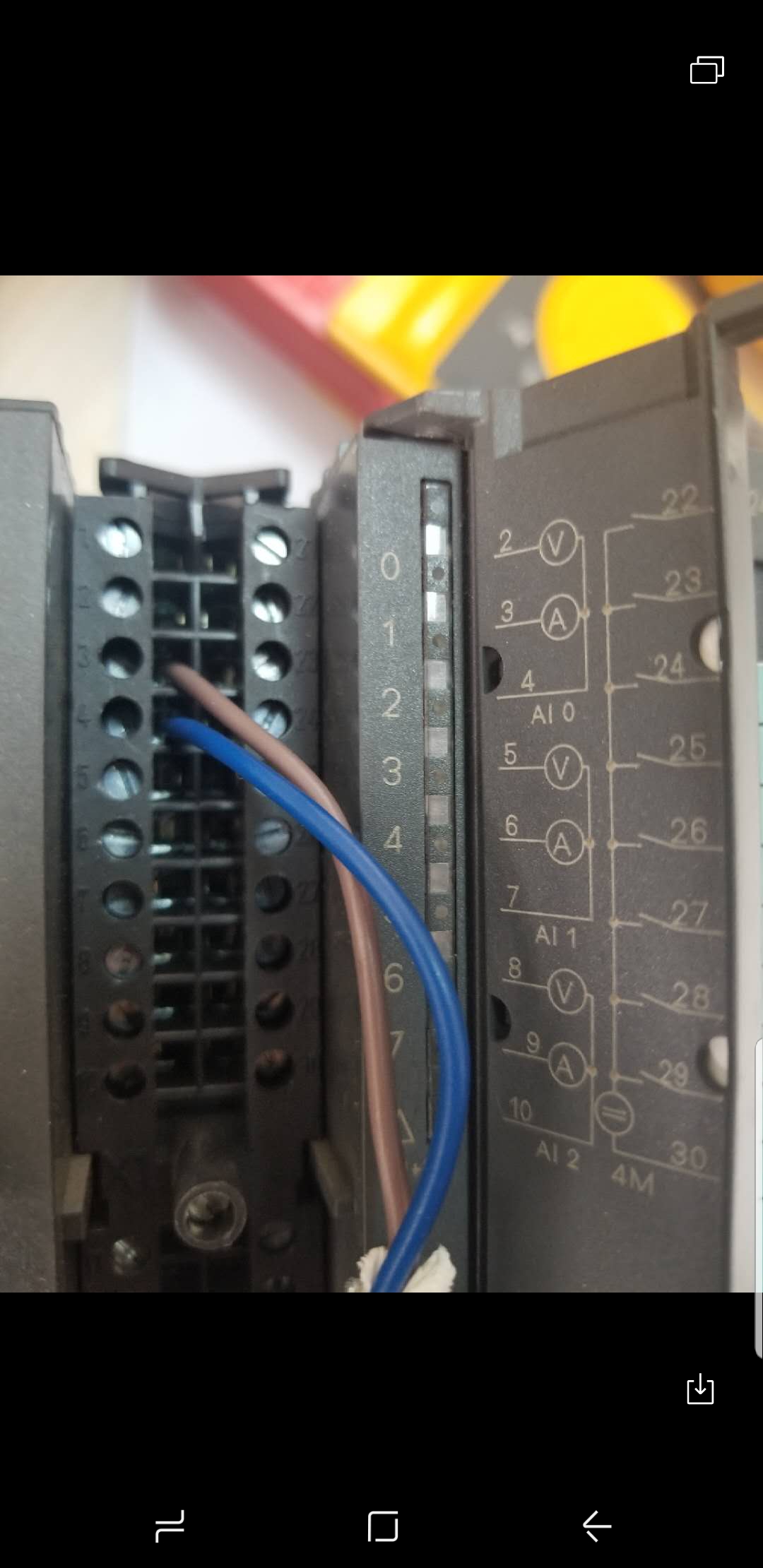

西门子314c-2dp模拟量模块应该怎么接线，接一个abb的电流互感器，图片是我的接线方法，求大神指教，指正。

问题补充：互感器说明书写的有0-5a和4-20ma两个线圈的，现在互感器测量的是一个大约0.5a的220v隔膜泵，隔膜泵运行时我测量1s1,1s2
2s1和2s2直接用电流表的ma挡测量都没有电流，另外问一下我的模拟量接线方式对吗

小程序查看

手机扫码追踪该问题

手机用户20180530382176 新生

被采纳率低来自手机Wap客户端

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

不能够直接连接！
一个电流互感器100/5A，意味着什么？次级最大电流5A，而模拟量模块最大输入电流只能是20mA。差距相差太大了，这样的情况类似于220V直接连接到输入模块一样了。
如果需要读取电流互感器的数据，需要把这个互感器次级通过变速器或其它转换器转换到0-20mA才允许接入模块。
补充问题回复：
你被侧负载太小了，在互感上多绕几圈，这样测试出来的电流需要除缠绕的匝数，是实际电流值。
下载300的模块手册，https://support.industry.siemens.com/cs/mdm/8859629?c=99472447115&lc=zh-CN

WWCWWC 大师最快回答

被采纳率 33.80% 2019-01-23 16:17 本回答有13位钻石用户推荐

提问者对于答案的评价

暂无评价

手机用户20180530382176

被采纳率低来自手机Wap客户端 2019-01-23 15:48

查看其他答案

等您来回答换一换

{{item.Title}} {{item.Title}}: {{item.CoinValue}}西币 {{item.VisitNum}}人想问
我来答我来答

本版相关问题换一换

{{item.Title}} {{item.Title}}: {{item.AnswerCount}}个回答 {{item.VisitNum}}人关注

其他回答

就按图连接就行，然
后在硬件里设置。

用户等级

LTJHRB 初级工程师

被采纳率 3.23% 2019-01-24 12:45

修改

删除

举报

加分奖励

王工正解

用户等级

yy_42 顶级工程师

被采纳率 25.95% 2019-01-24 16:33

修改

删除

举报

加分奖励

有两个问题
1、现在你的传感器端的接法感觉可能不正确，在接入模拟量模块之前首先确定你的传感器输出信号为4-20ma电流，这个还要先阅读下传感器说明书，或者发上来研究下；
2、在模拟量模块哪里接线方式是没错的，要想读取电流信号还要在模块侧面扣件进行调整，在模拟量模块的硬件组态那里进行设置，然后在程序里将信号按照模拟量转换后才可以读取到正确的电流值

用户等级

勇往直前2200 毕业实践员

被采纳率 26.58% 2019-01-25 14:08

修改

删除

举报

加分奖励

本回答已有1人推荐
