     其实在做WinCC与PLC通信的测试过程中，我并没有像前面介绍CCP和时间片那样去展示这部分，主要是由于前面的理论已经形成，后面的自然迎刃而解，而我的波折多数还是推测，怀疑，所以略去这部分，展现给大家一个结论性的测试。在这个过程中，也是有很多波折的，我也有过苦恼，甚至想放弃的冲动，幸好能够坚持下来，看到了前方美好且让你欣慰的事物。

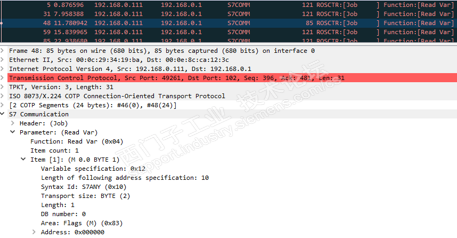

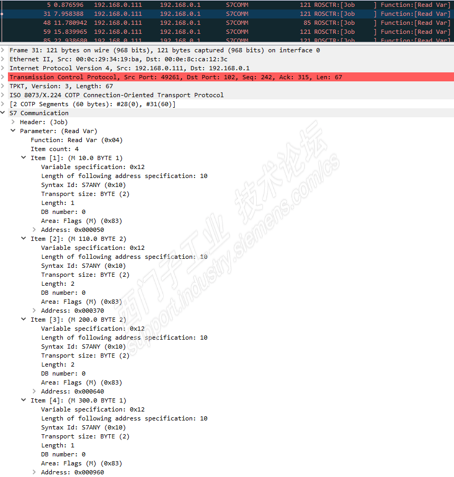

     继续前面的测试，设置保持不变，依然是PLC循环周期通过延时程序设定为5秒左右。WinCC画面有一个变量M0.0, 周期为画面周期10秒。WinCC连接参数复位，即没有激活“写优先”。在画面中，添加变量MB10, MW110, MW200, M350.0，变量刷新时间为画面刷新时间2秒。这时通过报文发现，读任务请求分成两类，其中一类是M0.0为一个读任务请求，另一类MB10, MW110, MW200, M350.0为一组读任务请求，这说明读任务请求的任务分类划分取决于变量的刷新周期，因为前者是2秒，而后面一组则为10秒。

     而依然CPU一个周期处理一个读任务，读任务按照画面变量的周期时间在WinCC中进行任务堆栈，然后依次对CPU进行读任务请求。那么就会每隔5秒钟出现应答，并形成如下的应答顺序Ack[4item] ，Ack[4item] ，Ack[1item] ，Ack[4item] ，Ack[4item] ，Ack[1item] …...

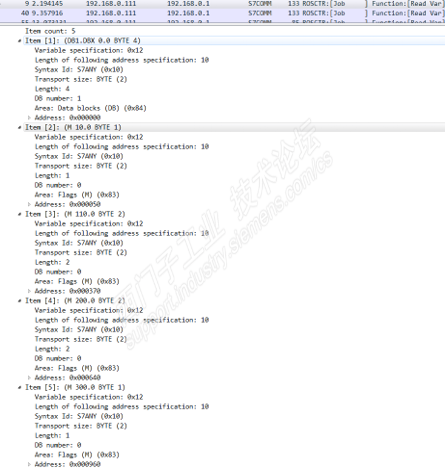

     因为这4个item是不连续的变量，那么在报文中可以看出明显是分开的，那么连续的变量在报文中会是如何呢？画面中添加变量Db1.DBx0.0, Dbb1, DBW2，在地址上是连续的变量，变量刷新时间为画面刷新时间2秒。然后再看报文中的读任务请求，发现这3个DB变量在报文中合成为DB1.DBX0.0 BYTE 4。这时其实可以体会到在画面上变量优化的问题，如果希望读任务可以一次性对多个变量进行响应，那么在画面上的变量应该是连续地址变量，这样不仅仅在一个请求报文中容纳更多的变量，而且可以对这些变量进行一次性的响应。访问变量的方式是根据变量地址来寻址的。这样的优化方式可以提高WinCC与PLC数据交换的效率，所以WinCC上的画面变量周期数量可以考虑尽可能的减少。此外需要注意的是画面变量来自PLC同一数据区WinCC与PLC的数据S7 PDU一致性大小：S7-300为240B，S7-400为480B。由于S7头信息，参数信息以及变量的管理信息，注意其真实的数据一致性大小。

     通过这样的测试，可以得到如何在画面上的变量规划刷新时间和是否地址连续等，帮助客户在编写WinCC的过程中可以在这方面给予考虑，对其进行合理的规划和优化。就这样一步步的探索，坚持下来，相信你也可以！

----------未完待续----------
