V90伺服驱动器使用内部制动电阻,怎么接线?
出厂内置
已经接好了

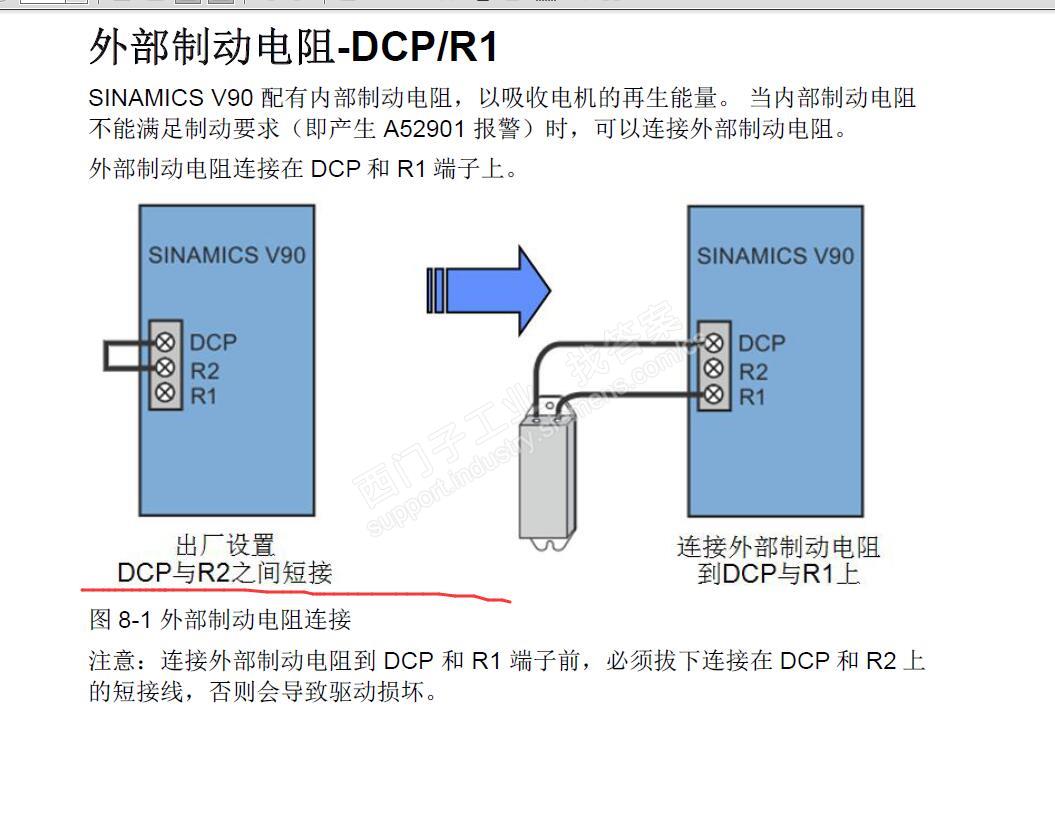

看截图
是将DCP和R2短接吗
默认就是短接的
R1和R2都不接线,是不是就没有制动电阻?会有什么影响吗?
是的
不接制动电阻肯定有影响
SINAMICS V90配有内部制动电阻,以吸收电机的再生能量。当内部制动电阻不能满足制动要求(即产生A52901报警)时,可以连接外部制动电阻。
连接外部制动电阻到DCP和R1端子前,必须拔下连接在DCP和R2上的短接线,否则会导致驱动损坏。
没有制动电阻会产生A52901报警
SINAMICS V90端子接线介绍
https://support.industry.siemens.com/cs/cn/zh/view/109478166
V90 是否需要订购外接制动电阻
https://support.industry.siemens.com/cs/cn/zh/view/109738694
V90需要订购外接制动电阻吗:
