三相异步电机接地问题请教

精

奖

官

1644 产品版区：防爆/齿轮/直流/高压电机

文档类型：

各位前辈好，在此请教几个问题：

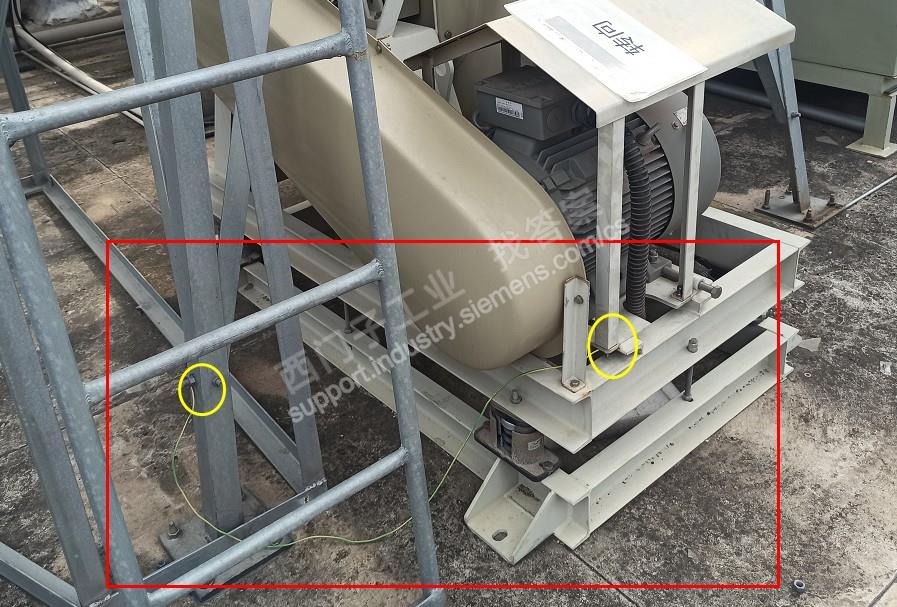

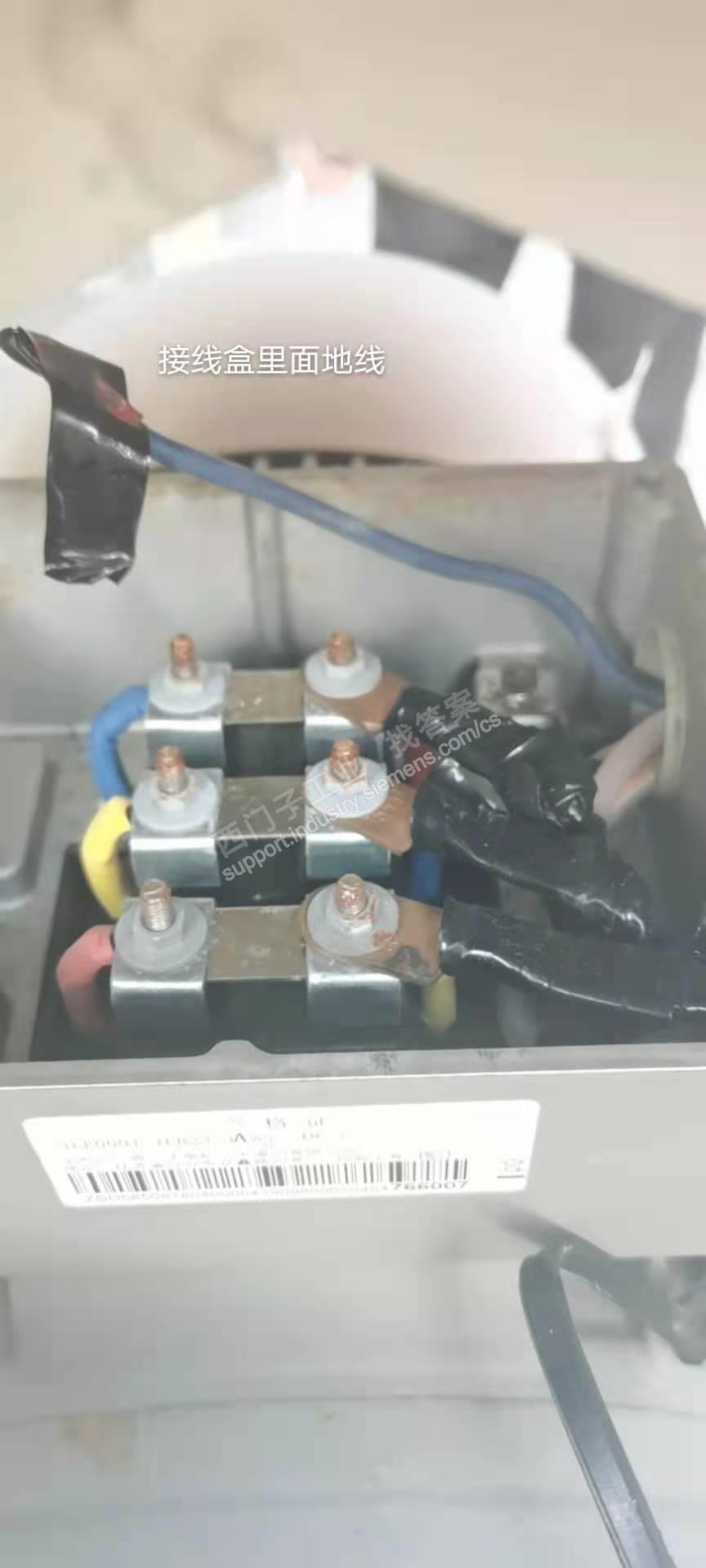

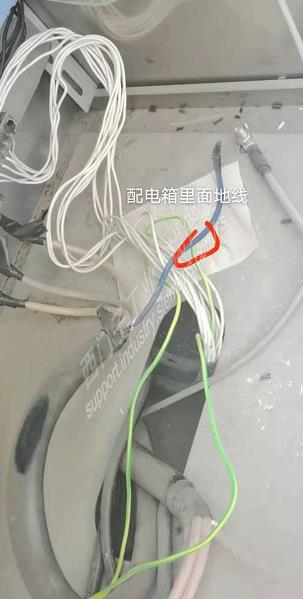

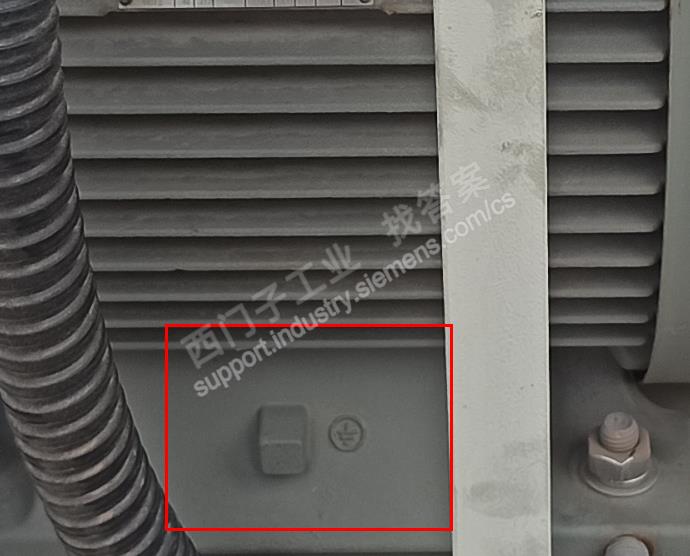

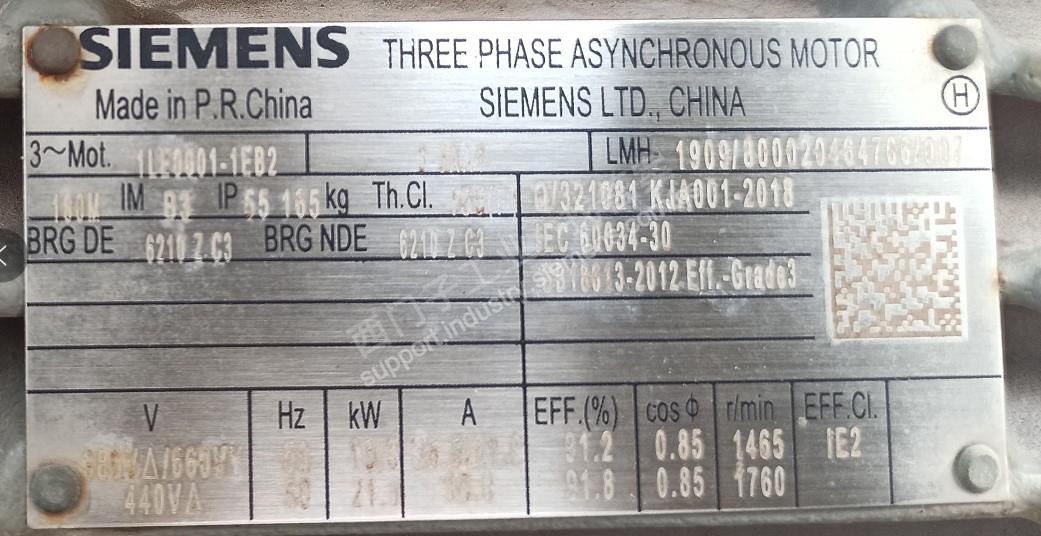

公司有一台可调频的三相异步电机（铭牌如图1），在检查时发现外壳漏电，电压最高有34V交流电。叫公司电工来检查，发现电机接线盒里面的地线没有接（图2），配电箱那头的地线也没有接（与接线盒是同一地线，图2-1）。电工把地线接好后，电机报警无法启动（估计是保护了），而后看到电机外壳上有个接地标志（图3），电工通过电机外壳接地（图4）后，就不漏电了。以上就是整个过程。
请教以下几个问题：
1. 请问该电机的型号规格是什么，有什么特殊之处？
2. 接线盒接电时电机无法启动，请问具体是什么原理？
3. 外壳接地后就OK了，请问外壳接地与内部接地有什么不同之处？
4. 什么电机需要内部接地，什么电机需要外壳接地？
5.是否电机外壳带有接地标识的都需要做外壳接地？

问题补充：

小程序查看

手机扫码追踪该问题

手机用户20210703358595 新生

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

不按标准做事情，是要出大事情的！
首先，你图示4的这种接法不符合电气安全用电的规约，你能够确认电机外壳所连接的金属外壳是标准的接地体？接地电阻测试过？是合格？每年在做测试？
正常一个是把图3的接地线连接到电机接线盒的接地端子上，控制柜电机控制输出侧的电机电缆也同样需要连接到接地体（排）上。为什么会连接接地后，电机保护动作呢？是因为你这个电机可能存在漏电的原因，你测试三相电机绕组的接地电阻就可以知道。400V电机电压等级，绝缘电阻必须大于0.5兆欧以上。
1）你拍的图片比较模糊，看似1LE0001系列的；
2）如果接线确认是这样的，那是电机绕组绝缘下降所致；需要送检，必须严格按要求接地处理，不然你这个电机很有可能会危机人身，非常危险的。
3）实际上这个仅仅只是欺骗了你而已，为什么你采用专门的接地连接电机驱动器保护？而采用你所谓的外壳接地，你连接部位的油漆是否处理掉，是否与电机的金属外壳可靠连接都是问题的连接，且被你认可了，可怕的。
4）电机需要符号规范的接地，内部、外置均可以。
5）是的，这个是必须的。为什么？是因为该处做接地是电机制造商为了方便用户，在此接好用户接地连接可靠性的准备工作了的，相对在此处连接可靠性得到了一些确保。

WWCWWC 大师

被采纳率 33.83% 2021-07-03 10:10 本回答有47位钻石用户推荐

提问者对于答案的评价

暂无评价

手机用户20210703358595

被采纳率低 2021-07-03 09:35

查看其他答案

等您来回答换一换

{{item.Title}} {{item.Title}}: {{item.CoinValue}}西币 {{item.VisitNum}}人想问
我来答我来答

本版相关问题换一换

{{item.Title}} {{item.Title}}: {{item.AnswerCount}}个回答 {{item.VisitNum}}人关注

其他回答

1、电机型号：1LE0001-1EB2,高效三项异步电动机。
2、接线盒的地线可能不是PE线。
3、外壳必须接PE，不能PEN公用。当三相不平衡时，PEN公用可能导致触电事故。
4、许多工厂PEN公用，所以就会漏电。一般开关插座、可能接触人体的金属外壳、要求较高的电机等都需要可靠接PE线。不是接N线。
5、有接地标识的都需要外壳接地。（尽管有时外壳不接地也可以用。）

聿舟工控高级技术员

被采纳率 22.91% 2021-07-03 10:14

修改

删除

加分奖励

本回答已有5人推荐

1、电机型号：1LE0001-1EB2,高效三项异步电动机，可以接660V和380V
2、接线盒的地线可能是中性线（660V星形接法），也可能是220V线。请万用表测量阻值。
3，PE外壳必须接地，当然不接也许没事（线圈绝缘良好时）
4 电机内部一般不需要接地，有可能热电偶，单独散热风扇线（变频电机）
5 电机外壳带有接地标识的都需要做外壳接地。（基本所有电机都需要）
