变频器的制动电阻选多大合适？

精

奖

官

17901 产品版区：V50及其他V系列综合产品

文档类型：

有次一个离心机项目按照厂家的指导选择的制动电阻，但是再停机是还是应为电机回馈回路的电流太大将电阻柜烧爆了，不知道制动电阻该如何选型。

问题补充：觉得电阻的选择不是简单乘个系数，而是要看设备类型，比如离心机本身惯性大，转速高，停机时间长，肯定要选大一些，而有些像卷扬机的惯性就要比离心机小不少。

小程序查看

手机扫码追踪该问题

龟仙人初级技术员

被采纳率 24.55%

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

一般来说，制动电阻的选型要看你的制动需求。算一下你的制动时的总能量，即总的动能或者势能，再看打算在多长时间内停车，就大概算出你的制动功率了。

制动电阻阻值的选定有一个不可违背的原则，应保证流过制动电阻的电流小于制动单元允许的最大电流。选定了制动电阻的阻值后应确定制动电阻的功率，制动电阻功率的计算同样要根据工程现场具体情况来估算，它与多种因素相关。我们可根据变频器直流母线的电压和已选定的阻值来确定制动电阻长时间不间断的功率，但实际中这样选取制动电阻的功率会造成很大的浪费。在实际应用中制动电阻基本上反复短时间工作，我们可根据制动电阻实际工作情况和通电持续率来确定制动电阻的功率。

计算参见——

https://support.industry.siemens.com/cs/document/109486097/g120%E8%83%BD%E8%80%97%E5%88%B6%E5%8A%A8%E4%B8%AD%E5%88%B6%E5%8A%A8%E7%94%B5%E9%98%BB%E7%9A%84%E5%8F%82%E6%95%B0%E8%AE%A1%E7%AE%97?dti=0&lc=zh-CN

http://www.ad.siemens.com.cn/service/answer/solution.aspx?Q_ID=141388&cid=1134

俱怀逸兴壮思飞大师

被采纳率 46.26% 2017-11-19 11:01

提问者对于答案的评价

暂无评价

龟仙人

被采纳率24.55% 2017-11-19 08:09

查看其他答案

等您来回答换一换

{{item.Title}} {{item.Title}}: {{item.CoinValue}}西币 {{item.VisitNum}}人想问
我来答我来答

本版相关问题换一换

{{item.Title}} {{item.Title}}: {{item.AnswerCount}}个回答 {{item.VisitNum}}人关注

其他回答

一般负载功率W=电阻KW*0.1
　　电阻值R=700/电机KW

云山雾绕中级工程师

被采纳率 15.28% 2017-11-19 08:26 最快回答

修改

删除

加分奖励

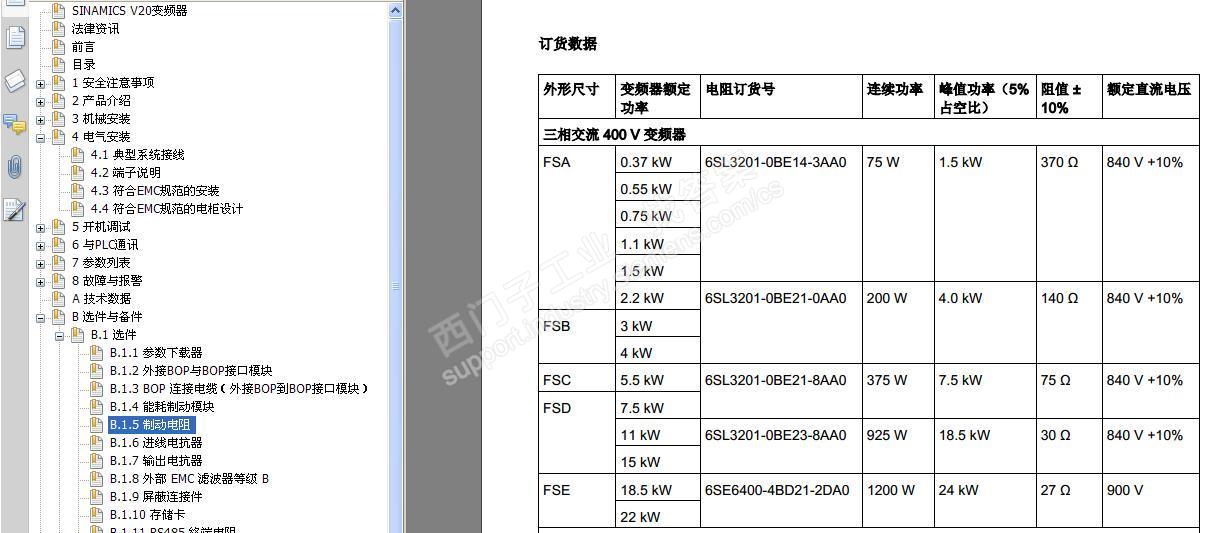

手册中有制动电阻的选型表，见附图
SINAMICS V20 操作说明 ID：109479321 发布日期 2015年3月26日
https://support.industry.siemens.com/cs/document/109479321

图片说明：

大宝朱林森大师

被采纳率 59.53% 2017-11-19 11:04

修改

删除

加分奖励

1、如果你选择原厂的制动电阻的话，可以根据变频器功率选择就是，一般在样本上有和变频器相对应的制动电阻选择说明
2、选择其他厂的变频器，可以把你的变频器功率等参数发给制动电阻厂家，让他们帮忙选择，另外想自己选择的话，可以参考西门子的制动电阻的参数计算：
G120能耗制动中制动电阻的参数计算
https://support.industry.siemens.com/cs/cn/zh/view/109486097
制动电阻
http://www.ad.siemens.com.cn/productportal/Prods/MM4/Drv/002Components/Braking_resistor.html
里面有计算的说明
