博图V19下载精简面板时提示“目标设备修改失败，缺少面板映像，下载失败”？

精

奖

官

869 产品版区：精智Comfort屏

文档类型：

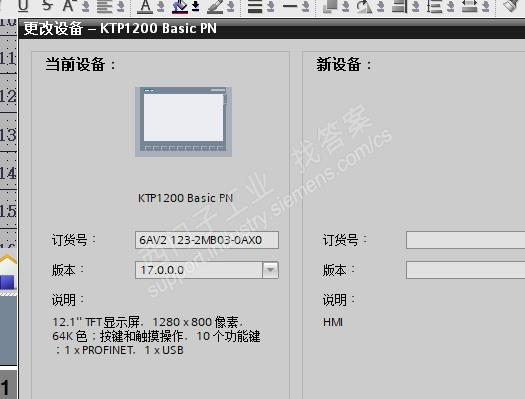

如题，博图V19下载精简面板KTP1200时，提示缺少面板映像，于是，我又安装了V19的DVD3安装了精简面板的映像，但是下载时还是提示缺少面板映像（如下图），我组态的面板是V17的，但是设备的面板映像是V15.01的（不知是不是这么看），那么是不是博图里面要安装V15版的面板映像文件啊，安装V19的没用啊，不知道怎么回事？哪位大师能帮助解释下？谢谢！
还有要怎么安装，提供下对应的映像文件，谢谢！

问题补充：那我目前的操作系统版本恰好就是win10企业版的LTSC，那该怎么办啊，难道还下载不了了，V19的面板映像为什么不能直接安装啊？
触摸屏里的映像是V15.01的，是不是要安装V15版的映像啊？

小程序查看

手机扫码追踪该问题

celite 毕业实践员

被采纳率低

问题为何被关闭

分享

手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
举报

去论坛讨论

下载时提示缺少面板映像——备注5
http://www.ad.siemens.com.cn/productportal/Prods/HMI/Comfortpanel/Q1_download/FAQ16_Comfortpanel_download_imagelost.html

对于V18/V19软件，请下载 HMI_PIU_Installer_1.0.0.0.exe (37,7 MB)进行安装，安装完成后登录西门子全球技术资源库的账号，选择HMI Panel Image进行安装。

SIMATIC HMI 操作面板的映像下载：精智面板/移动面板/精简面板
https://support.industry.siemens.com/cs/document/109825750

关于问题补充——
将网盘内的15.1和17两个文件夹复制到V19安装的以下路径文件夹后再下载试试，如：C:\Program Files\Siemens\Automation\Portal V19\Data\Hmi\Transfer
通过网盘分享的文件：Transfer
链接: https://pan.baidu.com/s/12cxP68-SjbRuRMY47z5UxQ?pwd=y2nh 提取码: y2nh

图片说明：

流浮资深顾问最快回答

被采纳率 61.70% 2024-10-21 10:28 本回答有22位钻石用户推荐

提问者对于答案的评价

暂无评价

celite

被采纳率低 2024-10-21 10:26

查看其他答案

等您来回答换一换

{{item.Title}} {{item.Title}}: {{item.CoinValue}}西币 {{item.VisitNum}}人想问
我来答我来答

本版相关问题换一换

{{item.Title}} {{item.Title}}: {{item.AnswerCount}}个回答 {{item.VisitNum}}人关注

其他回答

下载 HMI 面板项目并做固件调整时出错
就是缺少镜像文件安装
文档有详细解决说明
https://support.industry.siemens.com/cs/cn/zh/view/109778386
HMI 操作面板的映像下载
https://support.industry.siemens.com/cs/cn/zh/view/109746530

没办法
不支持安装

CoolCool的猪大师

被采纳率 31.87% 2024-10-21 11:28

修改

删除

加分奖励

本回答已有4人推荐

二代精简和精智已经不更新了，最新的大版本就是17的。
用备注2的方式安装面板映像。
下载时提示缺少面板映像下载中心文档已更新
https://www.ad.siemens.com.cn/download/materialaggregation_687.html

大青蛙变工程师资深顾问

被采纳率 48.11% 2024-10-21 11:36

修改

删除

加分奖励

本回答已有2人推荐

如果在博图 V19 下载精简面板时出现 “目标设备修改失败，缺少面板映像，下载失败” 的提示，可以按照以下步骤进行解决：
一、检查面板映像是否安装
打开博图软件，在项目视图中，点击菜单栏中的 “选项”>“支持包”。
在 “支持包” 窗口中，检查是否安装了与你的精简面板相对应的 HMI 支持包。如果没有安装，点击 “安装支持包” 按钮，按照提示进行安装。
二、更新支持包
同样在 “支持包” 窗口中，点击 “检查更新” 按钮，检查是否有新的支持包可用。如果有，更新支持包以确保软件与设备的兼容性。
更新完成后，重新尝试下载项目到精简面板。
三、确认设备连接
确保你的编程设备与精简面板之间的连接正常。可以检查网络连接、IP 地址设置等。
尝试重新建立连接，然后再次进行下载操作。
四、检查项目设置
在项目中，检查 HMI 设备的设置是否正确。例如，设备类型、通信参数等。
确保项目中的设置与实际的精简面板相匹配。
如果以上方法仍然无法解决问题，可以考虑以下措施：
五、重新安装博图软件
备份你的项目文件后，卸载博图 V19 软件。
下载并安装最新版本的博图 V19 软件，确保安装过程中没有出现错误。
安装完成后，恢复你的项目文件，并再次尝试下载到精简面板。
