问题

PCS7中SFC 如何写一次性指令

精

已解决

软件编程使用操作 SFC 变量初始化 PCS7 处理 ModLiOp 中止

解决于：2024-06-20 15:28 576 产品版区：DCS/SIMATIC PCS7

PCS7中SFC 给引脚写指令，如何只写一次，如在一个运行工段中，强制一个阀门为AUT 模式，在此工段运行时，只写一下AUT引脚为1后自动复位为0 ，这样操作工如果需要可以自己手动改为MAN模式，如何实现此功能

问题补充：测试了一下，如果在初始化中写指令AUTModli，ModLiOp置1后再置0，SFC默认不执行置1的操作，直接置0，则阀门不会改为AUT 模式，如果在初始化里面置1，终止中置0，则在此步执行的过程中AUTModli，ModLiOp仍然一直是1，操作工仍无法操作。
需要的是步骤开始时一瞬间为改为AUT 模式，然后操作工可自己修改设置，如何在SFC中实现

小程序查看

手机扫码追踪该问题

手机用户20240128790492 新生

被采纳率低

收藏(0)
分享
手机扫码追踪该问题，
觉得实用，立即去分享！

点击复制链接
去论坛讨论

最佳答案

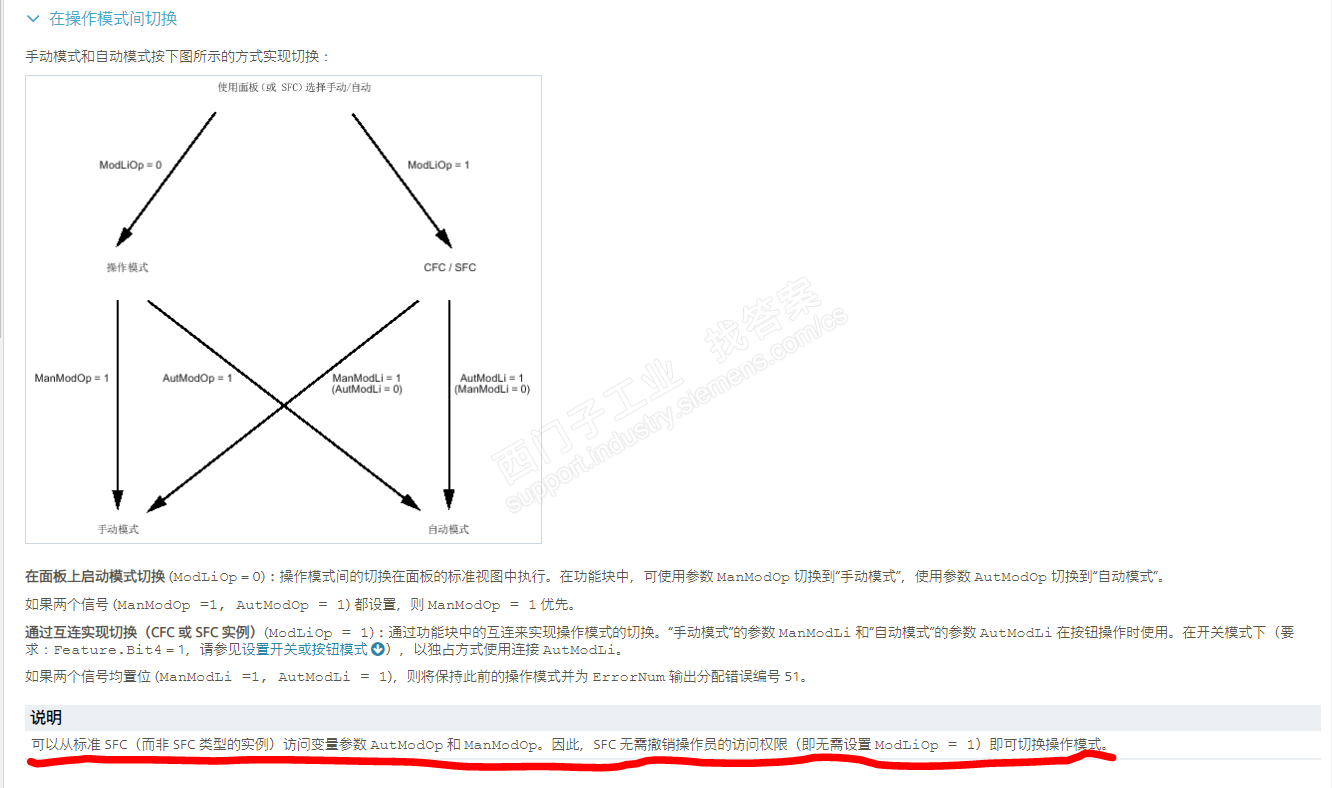

见截图，手动/自动模式转换是通过下面的方式来实现的：
1. 第一步：首先要发出 ModLiOp = 1，然后 AutModLi = 1，ManModLi = 0。此时就可以进行 Auto 状态下命令的输出了（OpenAuto/CloseAuto）。这个时候你可以发现阀门的手/自动模式切换窗口是处于灰色的 Lock 状态；
2. 第二步：上述命令执行完成后，然后只要把 ModLiOp 置 0 即可。然后你就可以发现阀门的手/自动模式切换窗口是可以操作状态。但是这个时候还是处于自动模式。操作人员可以手动切换操作了。其实手动模式切换操作就是向 CFC 块修改 ManModOp 与 AutModOp 的值。

当然，截图中还说了，如果你使用的不是 SFC Type，那你可以不用上面那么复杂，直接操作 CFC 块的 ManModOp 与 AutModOp 的值。

看了你的 “问题补充”，我把我的回答修改了一下。就是一定要把你的 SFC 分成两步来写。
第一步一定要在 ModLiOp 置 1 的情况下，才能给 AutModLi 置 1。也只有在 AutModLi = 1 的情况下，才能输出 OpenAut 和 CloseAuto 命令。否则不起作用；
第二步，在第一步的命令执行完毕后才能把 ModLiOp 置 0。到了这个时候才能给操作人员释放控制权。

如果可能的话，最好在第一步的执行设置一个 5秒钟的延时，确保阀门的动作时间（特别是阀门没有反馈的情况），或者用阀门到位的反馈作为两个步骤切换的条件（阀门有反馈的情况）。

图片说明：

lu_zhao_long 初级工程师

被采纳率 47.22% 2024-06-19 16:46

提问者对于答案的评价

还是有点小疑问，你说的第一步和第二部必须要在不同的步中对吧，我想在同一个步中实现，这样的话我的SFC看起来一个步就是一个完整的功能，在步执行的过程中就可以给操作工权限了，我目前只能做到初始化的时候设置自动，在终止程序中把设置取消，在步执行的过程中阀门都是自动控制，还是解决不了我想达到的目标

手机用户20240128790492

被采纳率低 2024-06-19 16:16

最佳答案作者回复

其实要求在一步内完成也是可以实现的！
把我上面说的第一步放在 “处理” （Processing）的步骤中；然后把第二步放在 “终止” （Terminate）的步骤中。
不过，一定要保证 “处理” 和 “终止” 两个步骤之间有足够的执行时间；还有，终止步骤结束后一定要保证 ModLiOp 输出一直保持为 0。否则有可能因为这一步执行太快而没有达到效果。

lu_zhao_long 初级工程师

被采纳率 47.22% 2024-06-19 16:46

查看其他答案

专家置评

最佳答案中对于离开条件的描述有问题，你在终止时复位ModLiOP，然后离开条件就不能使用ModLiOP判断，你可以使用AutAct管脚判断已经是自动了，就ModLiOP复位可以了。

西门子PCS7技术支持 2024-06-28 17:10

等您来回答换一换

PCS7 _V7.0SP2安装包: 6西币 36人想问
我来答

现增加一个流量计，pcs7怎么读取: 1西币 35人想问
我来答

PCS7,客户机/冗余服务器项目，授权问题？: 1西币 19人想问
我来答

BATCH客户端没有下载，无法下载: 5西币 49人想问
我来答

本版相关问题换一换

仿真PCS7 SFC时，手动终止流程，有时会出现一直”正在中止“的情况。实际PLC运行时，会出现这种: 3个回答 302人关注

PCS7 v9.0中的PIDConL手自动引脚是哪个: 3个回答 759人关注

如何在sfc运行中再次运行sfc: 1个回答 283人关注

仿真PCS7 SFC时,经常出现还没执行完流程，状态就变为"已完成“，但流程还能继续执行: 2个回答 261人关注

其他回答

只要在SFC步的【初始化】中输入VAL.AutModOp=1, Val.MonMod.Op=0即可，这样只执行一次，不要在【处理】中输入，不然在执行这个步的整个周期中都一直会设置阀门为自动。

yanyanyan 顶级工程师

被采纳率 36.44% 2024-06-19 16:40 最快回答

在处理步将阀门切自动的管脚置1，终止步将在处理步置1的管脚置为0即可

suncyl822 高级技术员

被采纳率 30.97% 2024-06-20 09:04
