拓扑视图 (Basic Panels)
简介
拓扑视图是硬件和网络编辑器的一个工作区。
在拓扑视图中可执行以下任务:
● 显示以太网拓扑
● 组态以太网拓扑
● 确定并尽可能缩短期望拓扑和实际拓扑之间的差异
网络视图 (Basic Panels)
简介
网络视图是硬件和网络编辑器的一个工作区。
在网络视图中可执行以下任务:
● 组态和分配设备参数
● 设备间组网
具体参考手册:
SIMATIC STEP 7 Professional V14.0 系统手册
https://support.industry.siemens.com/cs/cn/zh/view/109742272
11928页 10.2.2 网络视图 (Basic Panels)
11949页 10.2.6 拓扑视图 (Basic Panels)
或者在各自的视图里面按F1查看帮助
●组态和分配设备参数
●设备间组网
图形区域
网络视图的图形区域显示所有与网络相关的设备、网络、连接和关系。 在该区域中,可以添加硬件目录中的设备,通过其接口使其彼此相连以及组态通信设置。

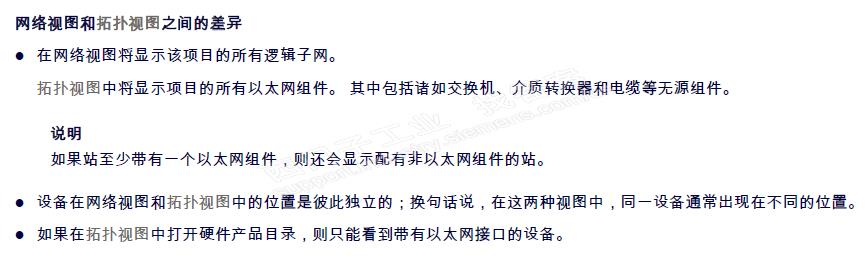

拓扑视图是硬件和网络编辑器的三个工作区中的一个。 在此处可执行以下任务:
●显示以太网拓扑
●组态以太网拓扑
●确定并尽可能缩短期望拓扑和实际拓扑之间的差异
图形区域
拓扑视图的图形区域显示以太网模块及其相应端口和端口互连。 您可以在此增加其它带以太网接口的硬件对象。 ”
然而这些说的不是很直观。直观来说。网络视图用来规划整个网络的结构(树形,星型,哪些设备在同一子网之类),如下图。网络视图里不能放置非网管型的交换机,
