PLCSIM 从 V18 版本对用户界面进行了很大的变化，下面将对其使用进行介绍。
如果需要查阅 V18 以下 PLCSIM 版本使用方法，请查看链接。
1、固件版本为 4.0 或更高版本的 S7-1200 PLC
2、固件版本为 4.1 或更高版本的 S7-1200F PLC
具体每个 PLCSIM 版本支持情况，取决于对应 TIA Portal 对 CPU 固件版本的支持情况
要使用 PLCSIM 仿真 S7-1200 故障安全 CPU，必须使用与 CPU 固件版本兼容的安全系统版本，参见表 1
表 1.
| CPU 固件版本 | 系统安全版本 |
| ≤V4.2 | ≤V2.1 |
| ≥V4.3 | 任何版本 |
仿真支持的功能
仿真受限的功能：
方法 1：手动创建 PLC 实例
1.安装 PLCSIM 后默认在桌面生成快捷方式，双击 PLCSIM 快捷方式，如图 1 所示
图 1.PLCSIM 快捷方式
方法 2：由 TIA Portal 启动仿真并自动创建 PLC 实例
1.在 TIA PORTAL 项目视图，项目树中选中 CPU1214 文件夹
2.鼠标点击开始仿真按钮，PLCSIM 将会自动开启并创建实例
步骤 1-2，如图 2 所示
图 2.开始仿真
打开 PLCSIM 后默认是英文界面，可以切换界面语言并且查看帮助信息，如图 3 所示
点击图中标注 1 处，下拉菜单中选择中文即可切换
点击图中标注 2 处，即可查看中文版本的 PLCSIM 的帮助信息，帮助信息的语言版本与软件所显示的界面语言版本相同
图 3.切换界面语言和查看帮助信息
在打开 PLCSIM 后，需要新建或者打开已有的工作区（可以理解为 PLCSIM 的项目）

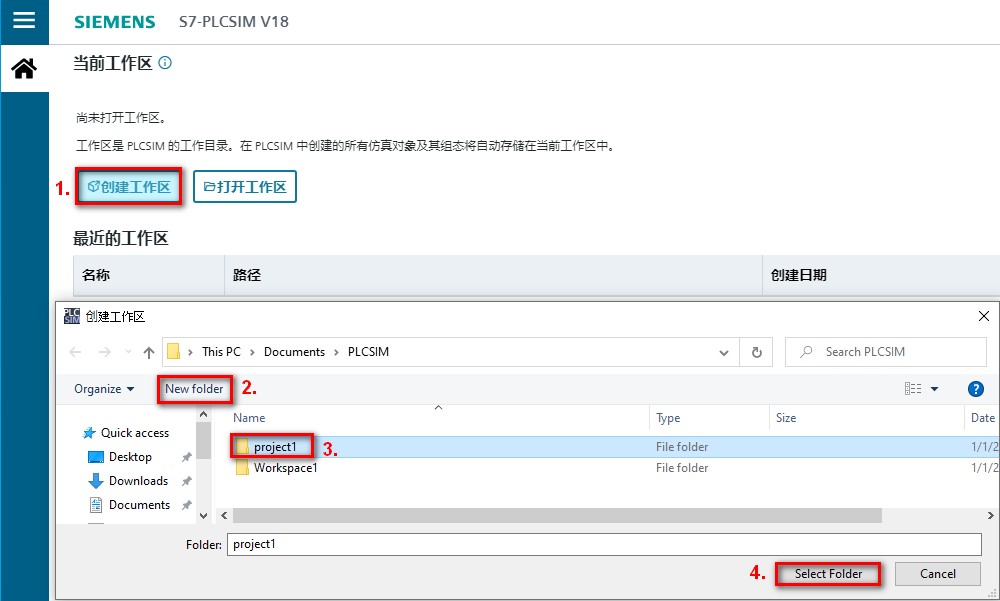

创建工作区，如图 4 所示：
1.点击创建工作区按钮
2.出现的创建工作区对话框中新建文件夹
3.修改文件夹名称
4.选择该文件夹确认新建该工作区
图 4.创建工作区

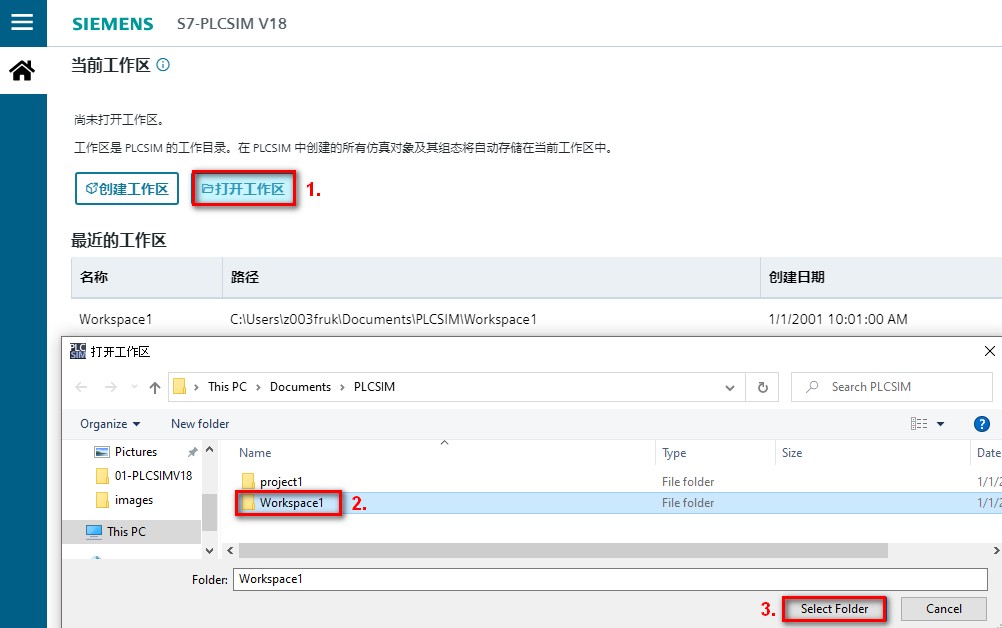

打开工作区，如图 5 所示：
1.点击打开工作区按钮
2.在弹出的打开工作区对话框中，选择相关路径下已经创建好的工作区
3.确认打开
图 5.打开工作区

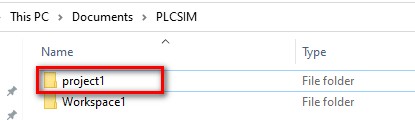

如果希望删除工作区，如图 6 所示：
在对应的文件夹中选择要删除的工作区，直接按 delete 键删除或者鼠标右键下拉菜单中选择删除按钮进行删除
图 6.删除工作区

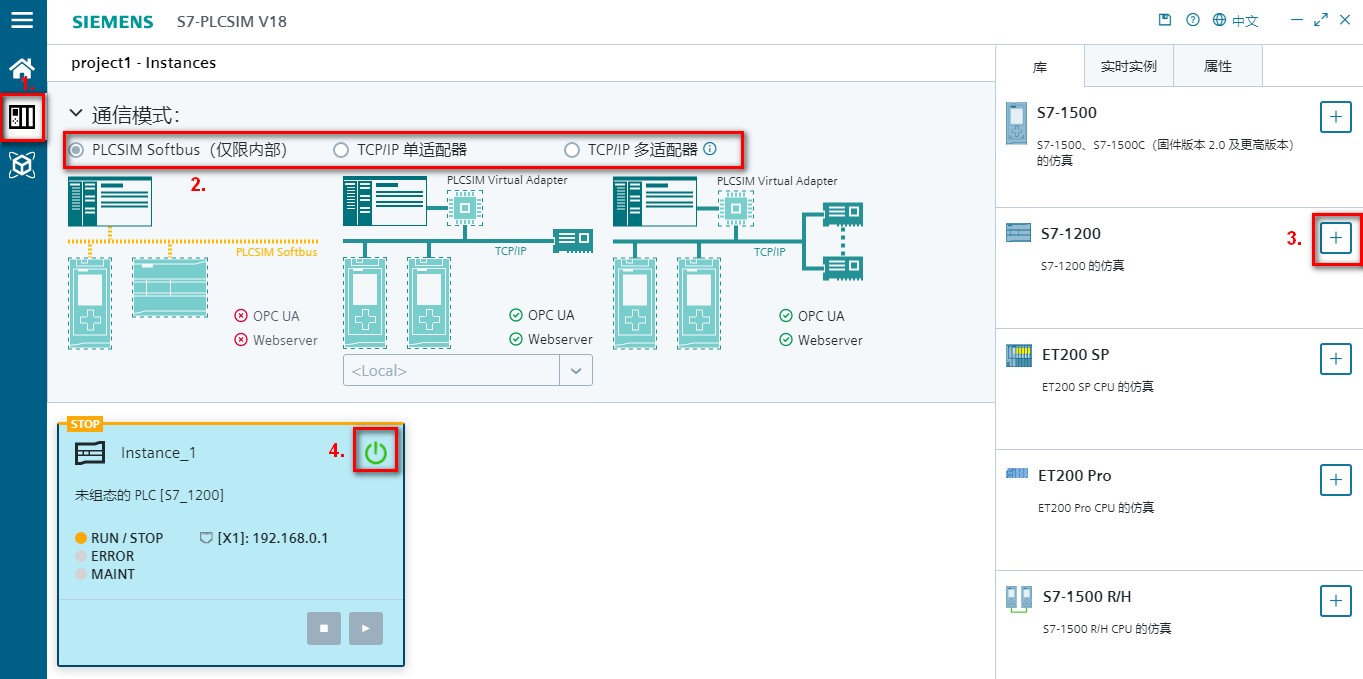

添加 PLC 实例，如图 7 所示：
1.鼠标点击实例视图图标
2.通信模式下方，选择 PLCSIM Softbus（仅限内部）
注意：对于 S7-1200 来说，仅支持 PLCSIM Softbus 的通信模式，其他两种通信模式适用于 PLCSIM Advanced 使用，而 PLCSIM Advanced 不支持对 S7-1200 的仿真，所以无法使用
3.右侧库下方显示各种可使用的 PLC，在 S7-1200 右侧，点击加号 + ，添加 S7-1200 PLC 实例
4.在生成的 S7-1200 实例右上角，点击电源按钮，为 S7-1200 上电
图 7.添加 PLC 实例并上电

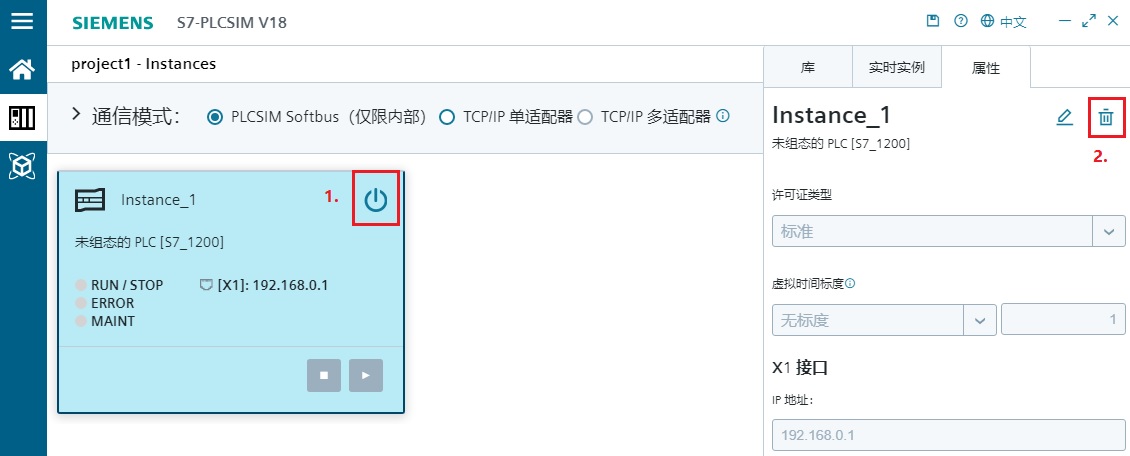

如果希望删除 PLC 实例，如图 8 所示：
1.确保待删除的 PLC 实例已经断电
2.在实例右侧属性页面中，点击删除按钮将实例删除
图 8.删除 PLC 实例

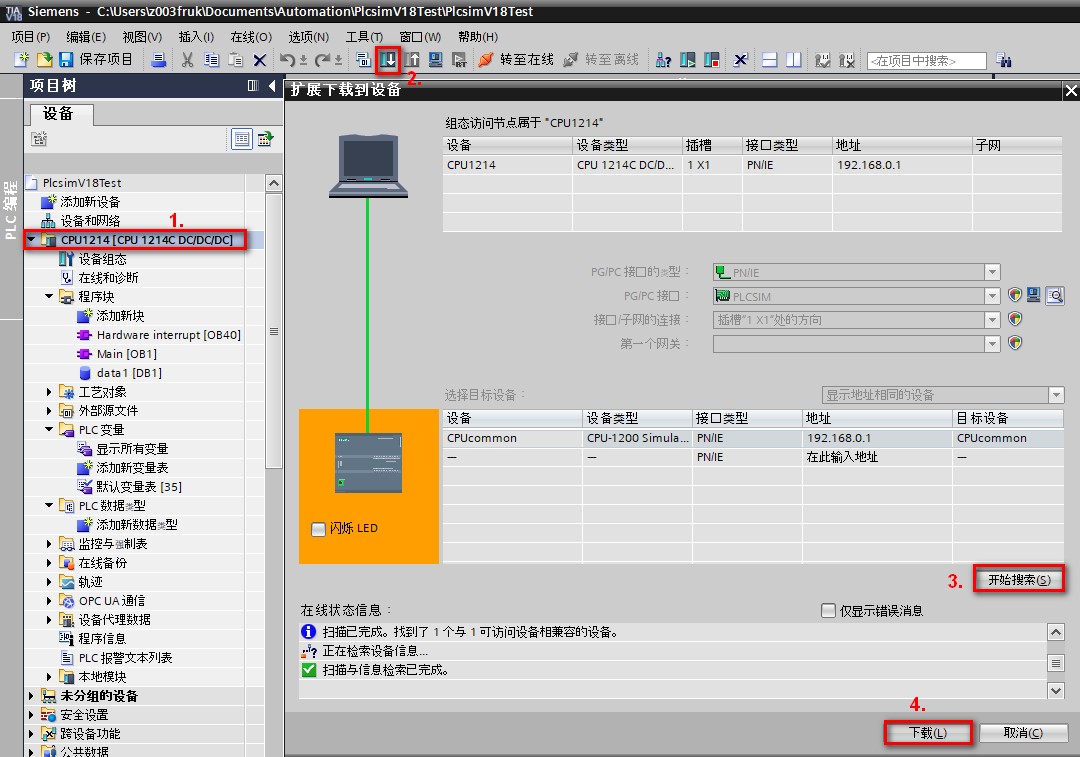

1.鼠标选中项目视图项目树的 PLC 文件夹（此处忽略添加硬件及程序编写的步骤）
2.工具栏中点击下载按钮
3.在扩展下载到设备对话框中，点击开始搜索按钮
4.搜索到 CPU 后，点击下载按钮进行下载
步骤 1-4 如图 9 所示
图 9.下载

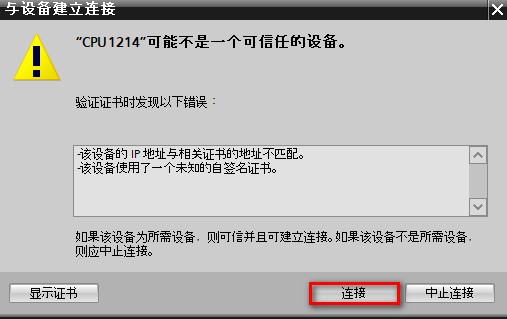

图 10.连接

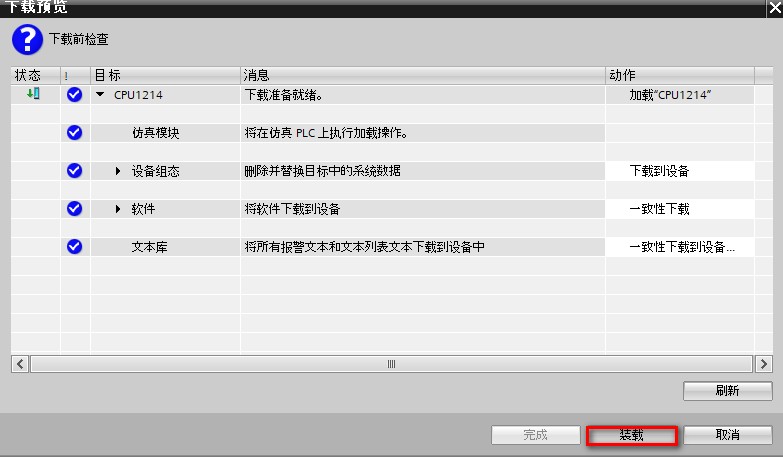

6.点击装载，如图 11 所示
图 11.装载
7.点击启动模块后，点击完成按钮结束下载，如图 12 所示
图 12.下载完成启动模块

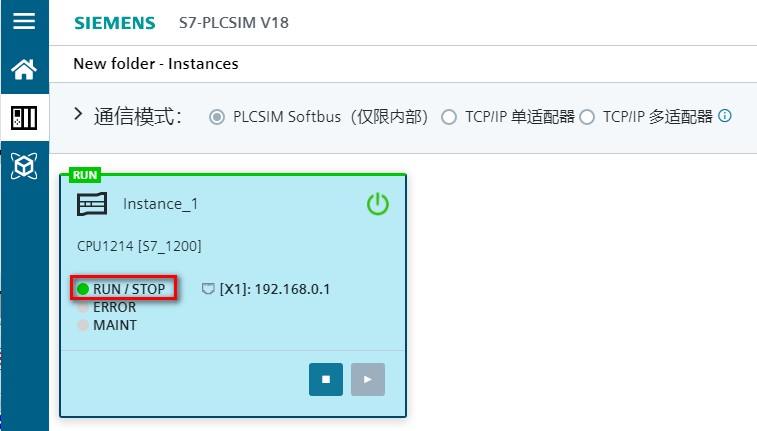

8.下载完成后可以看到 PLCSIM 中的 CPU 已经处于运行模式，如图 13 所示
图 13.PLC 运行

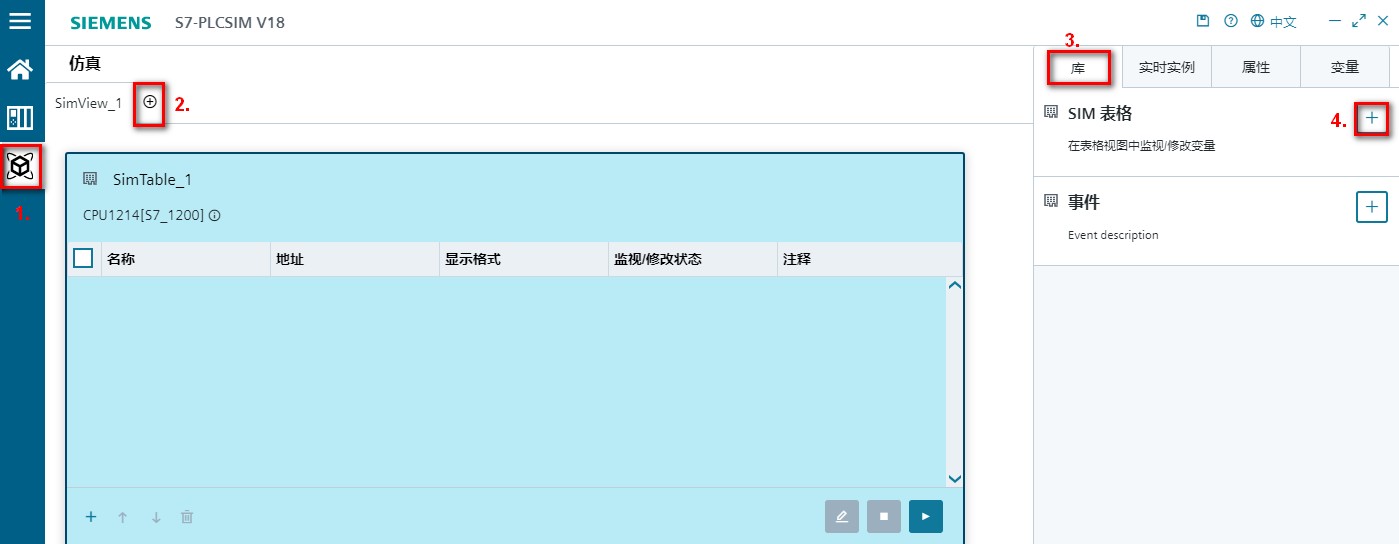

添加/删除 SIM 表，如图 14 和 15 所示：
1.鼠标选中 SIM 视图
2.点击加号 +，可以添加 SimView，最少保留 1 个，最多可以添加 8 个
3.在库的下方，可以看到 SIM 表格和事件
4.点击 SIM 表格右上角的加号 +，添加 SIM 表格，图中添加的为 SimTable_1
图 14.添加 SIM 表

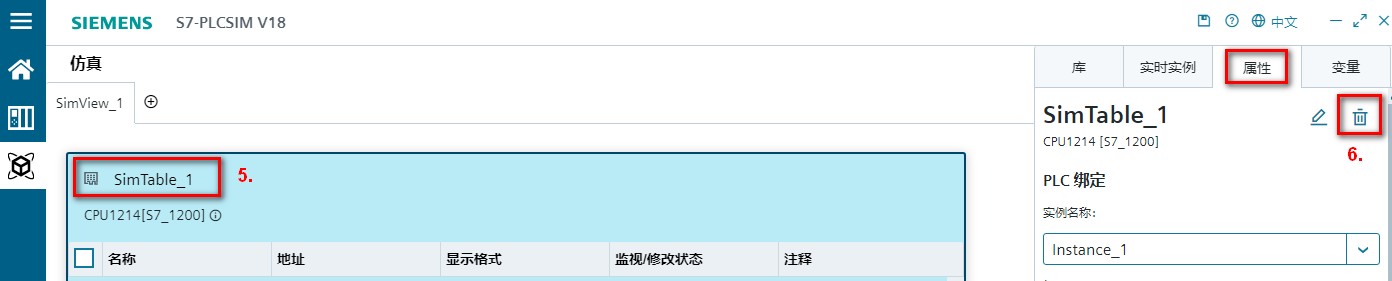

5.鼠标选中 SimTable_1
6.点击属性下方的删除按钮，即可删除 SIM 表
图 15.删除 SIM 表

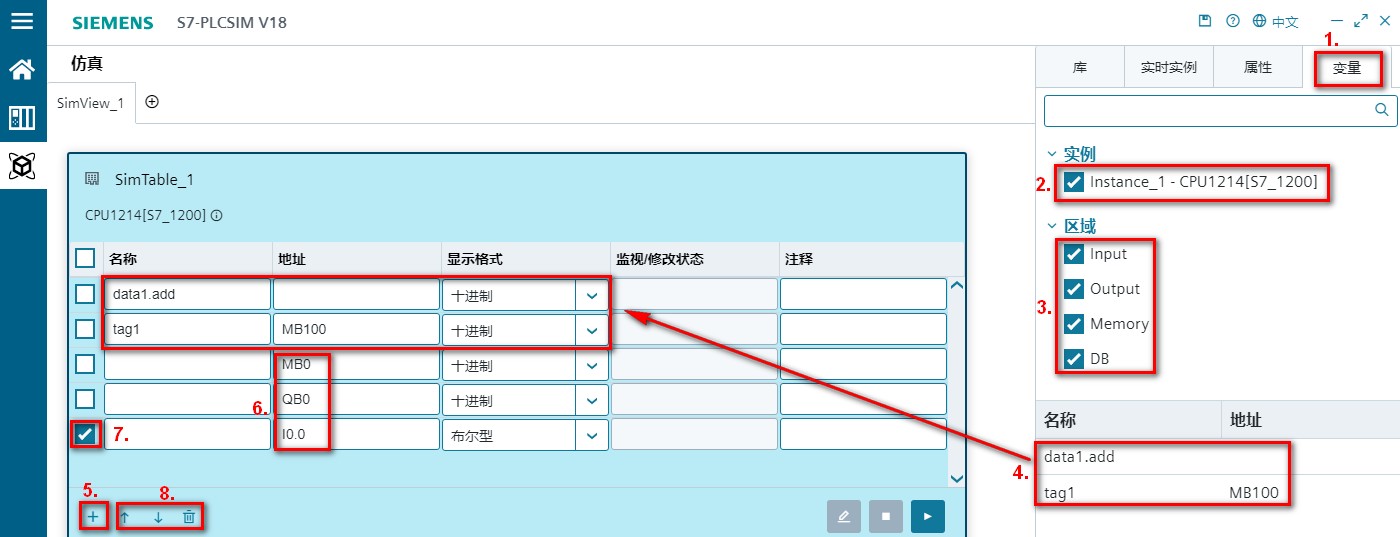

添加/删除变量，如图 16 所示：
1.点击变量按钮
2.勾选实例复选框 instance_CPU1214[S7-1200]，绑定 SIM 表可访问的 PLC 实例
3.区域下方勾选 Input，Output，Memory，DB，筛选可显示的存储区的变量
4.显示的变量是：2 中选择的 PLC 实例，3.中勾选区域中的所有定义过的变量，分别点击变量，此时变量会出现在左侧表格中
5.点击 +，可以添加空白行
6.在添加的空白行中，手动输入变量得名称或者地址以添加变量
7.勾选某一行变量前的复选框
8.可以点击向上向下的箭头调整位置，也可以点击删除按钮，删除选中的那一行
图 16.添加删除变量

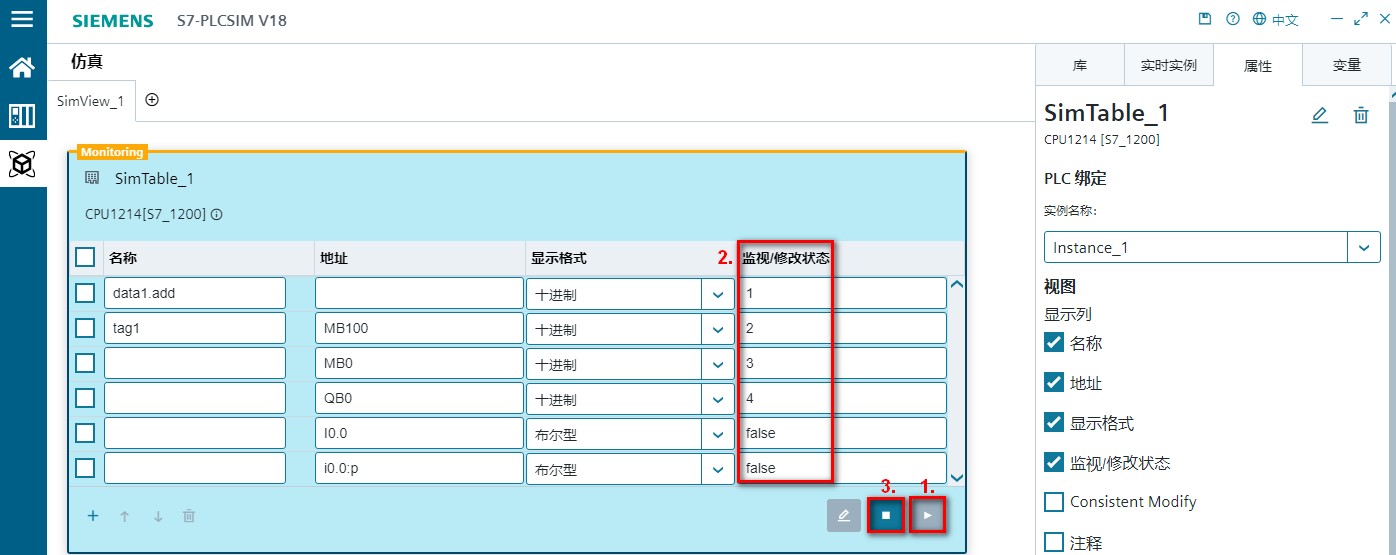

修改监视值，如图 17 和 18 所示：
1.点击监视按钮
2.在监视/修改状态列中输入要修改的值，数值即可发生变化
3.点击停止监视按钮，即可停止监视
图 17.修改监视值

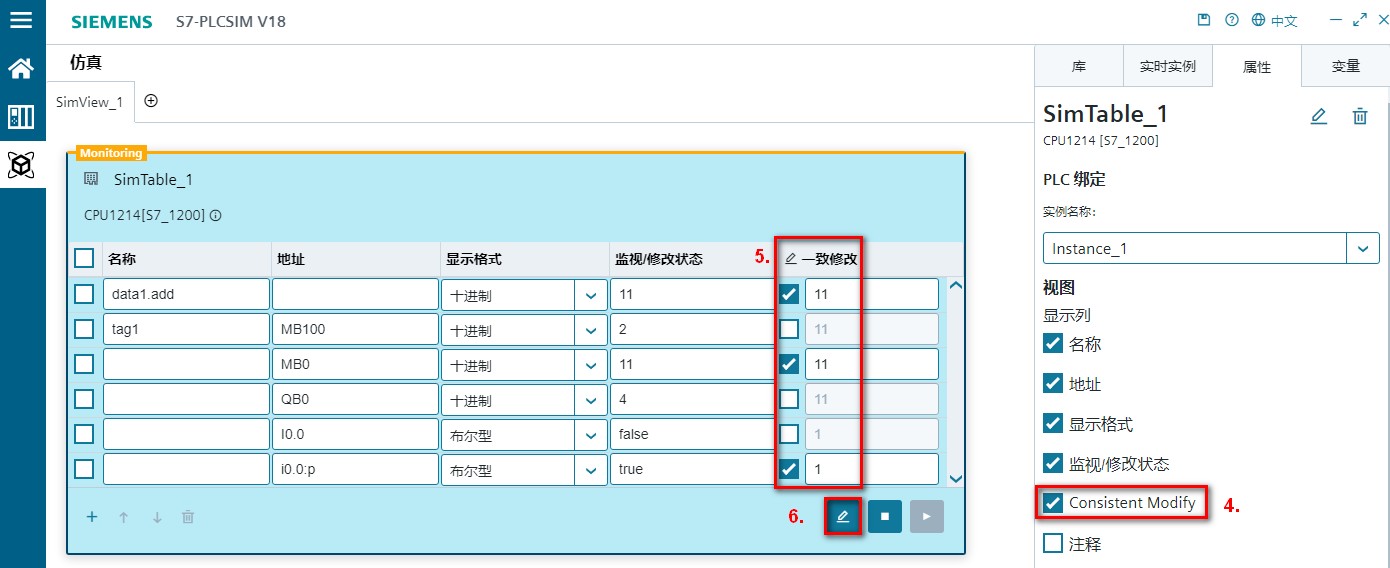

4.勾选 Consistent Modify
5.此时多出“一致修改”列，对想要一起修改数值的变量行勾选复选框，然后在其后方修改数值
6.点击立即修改按钮，使修改值生效
图 18.一致性修改
PLCSIM 中可以仿真四类事件：诊断中断、硬件中断、插拔中断以及机架或站错误中断，以下以硬件中断为例，讲解如何使用事件功能。
硬件中断

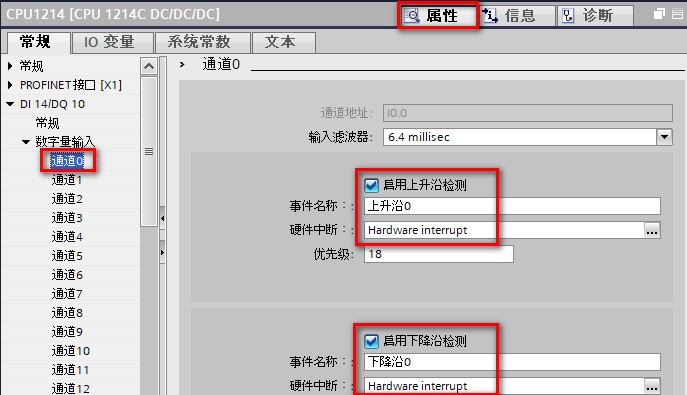

1.CPU 属性中启用通道 0 的上升沿和下降沿，并且关联到 OB40，如图 19 所示
图 19.硬件组态启用上升沿和下降沿中断

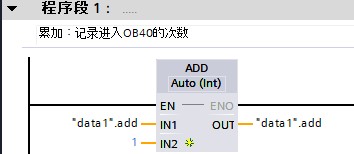

2.在 OB40 硬件中断中做累加，用来记录当事件触发时进入 OB40 程序的次数，如图 20 所示
图 20.OB40 编写累加程序

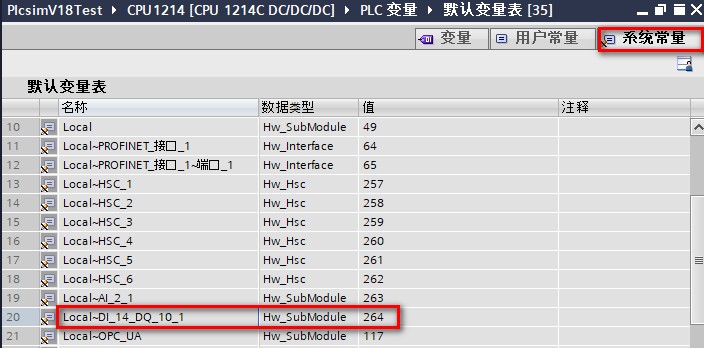

3.在 PLC 变量中，系统常量中查看数字量输入通道 0 对应的硬件标识符，Local~DI_14_DQ_10_1 是 264，如图 21 所示
图 21.系统常量查看硬件标识符

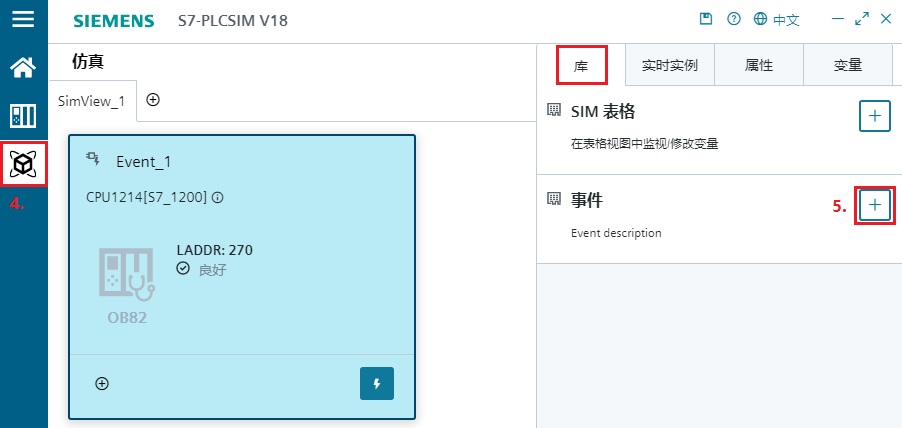

4.打开 PLCSIM 中的 SIM 视图
5.在库下方，点击事件右上角的 + ，添加事件
步骤 4-5 如图 22 所示。
图 22.添加事件

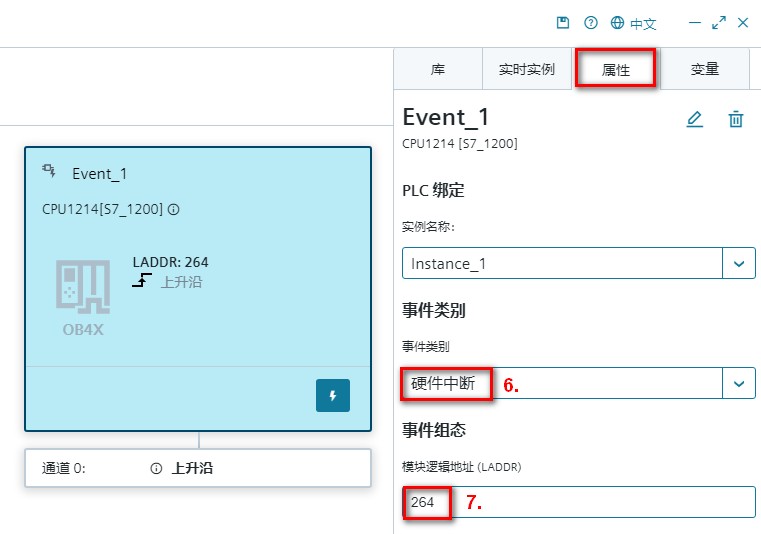

6.事件类别中选择硬件中断
7.硬件标识符填写 264，与在 TIA Portal 项目中 Local~DI_14_DQ_10_1 保持一致
步骤 6-7 如图 23 所示
图 23.设置事件类别及标识符

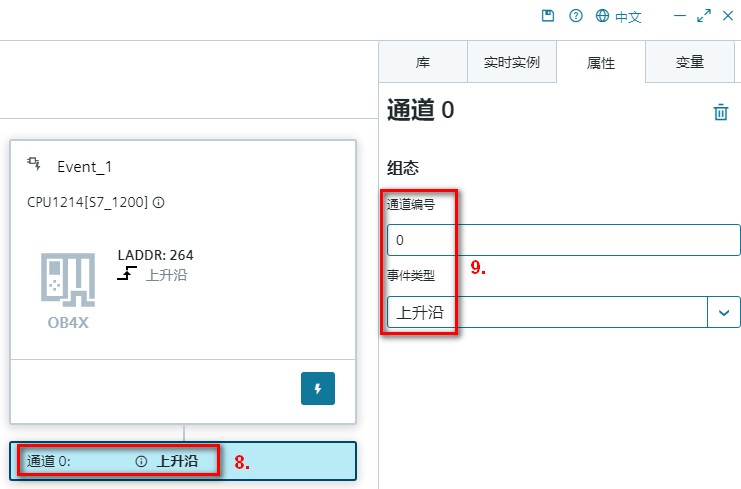

8.鼠标选中默认生成的通道和事件类型
9.设置通道编号和事件类型，保证和硬件组态设置一致
步骤 8-9 如图 24 所示
图 24.设置通道编号和事件类型

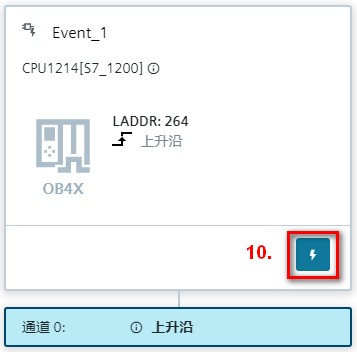

10.点击两次事件触发按钮，用于仿真通道 0 的上升沿事件到来 2 次，如图 25 所示
图 25.触发事件

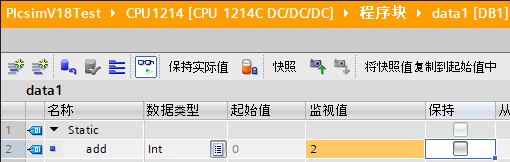

11.监控数据块中用于累加次数的变量 "data1".add 的数值为 2，实际 OB40 执行过 2 次，与 PLCSIM 仿真事件一致，如图 26 所示
图 26.监视数据块累加值

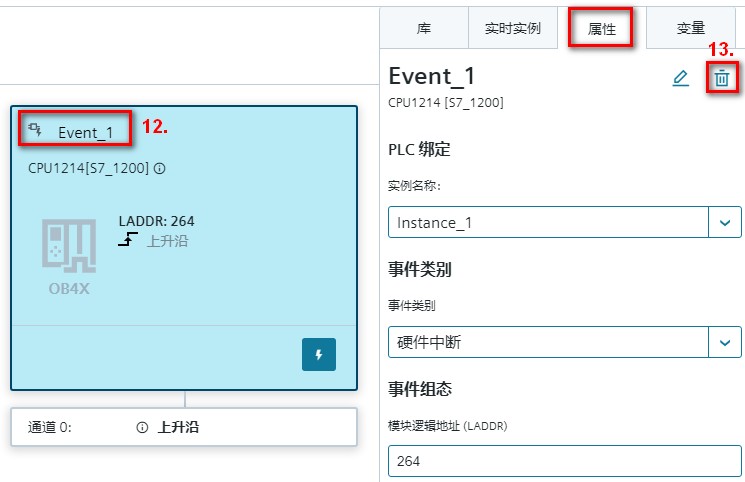

如果希望删除事件
12.选中要删除的事件
13.在属性下方点击删除按钮即可删除事件
步骤 12-13 如图 27 所示
图 27.删除事件
