通过指令编程实现S7-200 SMART 之间S7通信

S7-200 SMART CPU之间的以太网通信

S7-200 SMART CPU 固件版本 V2.0 及以上版本的 CPU 可实现CPU、编程设备和HMI（触摸屏）之间的多种通信：
— CPU与编程设备之间的数据交换。
— CPU与HMI之间的数据交换。
— CPU与其他S7-200 SMART CPU之间的PUT/GET通信。

S7-200 SMART CPU 以太网连接资源如下：
— 1个连接用于与STEP7 Micro/Win SMART软件的通信。
— 8个连接用于CPU与HMI之间的通信。
— 8个连接用于CPU与其他S7-200 SMART CPU之间的PUT/GET主动连接
— 8个连接用于CPU与其他S7-200 SMART CPU之间的PUT/GET被动连接

PUT/GET 指令格式

S7-200 SMART CPU提供了PUT/GET 指令，用于S7-200 SMART CPU之间的以太网通信（PUT/GET 指令格式见 表 1）。PUT/GET 指令只需要在主动建立连接的 CPU 中调用执行，被动建立连接的 CPU不需要进行通信编程。PUT/GET 指令中TABLE 参数用于定义远程CPU的 IP地址、本地CPU和远程 CPU的数据区域以及通信长度（TABLE 参数定义见 表 2）。

表 1 PUT和GET 指令：

表 2 PUT和GET 指令的TABLE参数定义：

1 D ：通信完成标志位，通信已经成功完成或者通信发生错误。
2 A ：通信已经激活标志位。
3 E ：通信发生错误，错误原因需要查询 错误代码4。
4 错误代码 ：见表 3 PUT 和 GET 指令TABLE 参数的错误代码。
5 通信数据长度 ：需要访问远程 CPU通信数据的字节个数，PUT 指令可向远程设备写入最多 212 个字节的数据，GET 指令可从远程设备读取最多 222 个字节的数据。

表 3 PUT 和 GET 指令TABLE 参数的错误代码：

通信资源数量

S7-200 SMART CPU 以太网端口含有 8 个PUT/GET 主动连接资源和 8 个PUT/GET 被动连接资源。例如：CPU1 调用 PUT/GET 指令与 CPU2 ~ CPU9 建立8主动连接的同时，可以与 CPU10 ~ CPU17 建立8被动连接（CPU10 ~ CPU17 调用 PUT/GET 指令），这样的话 CPU1 可以同时与16台 CPU（CPU2 ~ CPU17）建立连接。关于主动连接资源和被动连接资源的详细解释如下：

1、主动连接资源和被动连接资源

1. 调用 PUT/GET 指令的CPU 占用主动连接资源数；相应的远程 CPU 占用被动连接资源。

2、8 个PUT/GET 主动连接资源

1. S7-200 SMART CPU 程序中可以包含远多于 8个PUT/GET 指令的调用，但是在同一时刻最多只能激活 8 个 PUT/GET 连接资源。
2. 同一时刻对同一个远程 CPU 的多个 PUT/GET 指令的调用，只会占用本地 CPU的一个主动连接资源和远程 CPU的一个被动连接资源。本地 CPU 与远程 CPU之间只会建立一条连接通道，同一时刻触发的多个 PUT/GET 指令将会在这条连接通道上顺序执行。
3. 同一时刻最多能对8个不同 IP 地址的远程 CPU 进行 PUT/GET 指令的调用，第9个 远程CPU的PUT/GET 指令调用将报错，无可用连接资源。已经成功建立的连接将被保持，直到远程 CPU断电或者物理断开。

3、8 个PUT/GET 被动连接资源

1. S7-200 SMART CPU 调用 PUT/GET 指令，执行主动连接的同时也可以被动地被其他远程 CPU 进行通信读写。
2. S7-200 SMART最多可以与被8个不同 IP 地址的远程 CPU 进行 建立被动连接。已经成功建立的连接将被保持，直到远程 CPU断电或者物理断开。

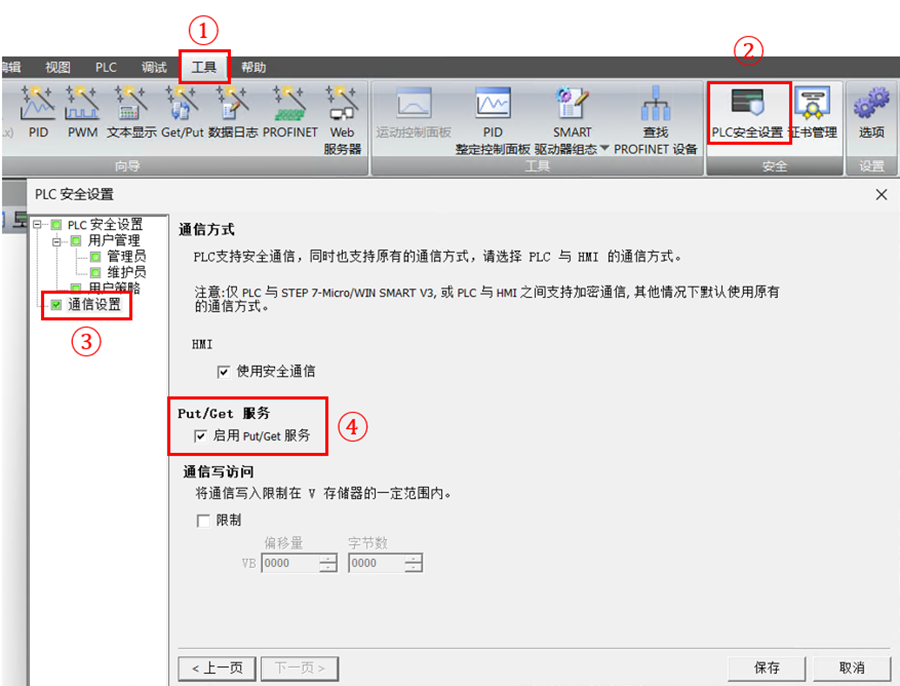

指令编程举例

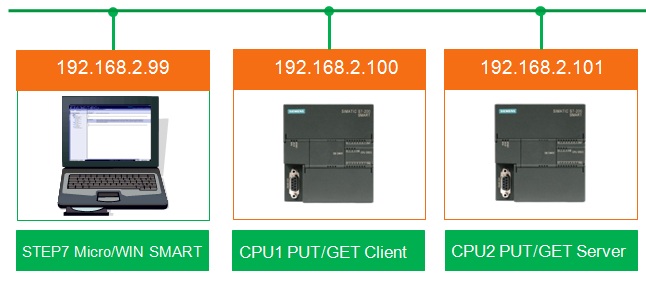

在下面的例子中，CPU1 为主动端，其 IP 地址为192.168.2.100，调用 PUT/GET 指令；CPU2 为被动端，其 IP 地址为192.168.2.101，不需调用 PUT/GET 指令，网络配置见图 1 。通信任务是把 CPU1 的实时时钟信息写入 CPU2 中，把CPU2 中的实时时钟信息读写到 CPU1 中。

图 1 CPU通信网络配置图

1、CPU1 主动端编程

CPU1 主程序中包含读取 CPU 实时时钟、初始化 PUT/ GET 指令的 TABLE 参数表、调用 PUT 指令和 GET 指令等。

网络1：读取 CPU1 实时时钟，存储到 VB100 ~ VB107 。

图 2 读取 CPU1 实时时钟

注：READ_RTC 指令用于读取 CPU 实时时钟指令，并将其存储到从字节地址 T 开始的 8 字节时间缓冲区中，数据格式为 BCD 码。

网络2：定义 PUT 指令 TABLE 参数表，用于将 CPU1 的VB100 ~ VB107 传输到远程 CPU2 的VB0 ~ VB7。

图 3 定义 PUT 指令 TABLE 参数表

1. a.定义通信状态字节
2. b.定义 CPU2 IP 地址
3. c.定义 CPU2 的通信区域 ，从 VB0 地址开始
4. d.定义通信数据长度
5. e.定义 CPU1 的通信区域，从 VB100 地址开始

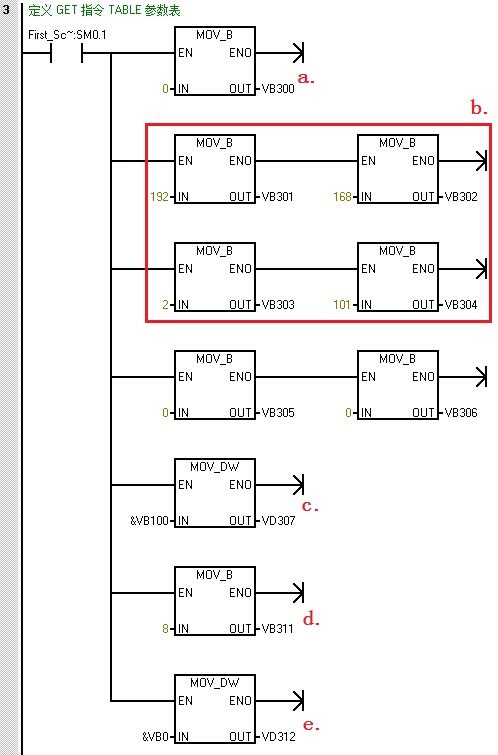

网络3：定义 GET 指令 TABLE 参数表，用于将远程 CPU2 的VB100 ~ VB107 读取到 CPU1 的 VB0 ~ VB7。

图 4 定义 GET 指令 TABLE 参数表

1. a.定义通信状态字节
2. b.定义 CPU2 IP 地址
3. c.定义 CPU2 的通信区域 ，从 VB100 地址开始
4. d.定义通信数据长度
5. e.定义 CPU1 的通信区域，从 VB0 地址开始

网络4：调用 PUT 指令和 GET 指令。

图 5 调用 PUT 指令和 GET 指令

2、CPU2 被动端编程

CPU2 的主程序只需包含一条语句用于读取 CPU2 的实时时钟，并存储到 VB100 ~ VB107，如图 6 所示。

图 6 读取 CPU2 实时时钟

PUT/GET指令例程

为了更好地理解 PUT/GET指令的使用，可参考下面的例程。

PUT_GET_Client

PUT_GET_Server

注意：此指令库/程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。使用该软件的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。
