S7-200 SMART 实时时钟

S7-200 SMART的硬件实时时钟可以提供年、月、日、时、分、秒的日期/时间数据。

实时时钟指令使用的相关视频教程链接如下：

S7-200 SMART时钟指令概述及应用举例——跟我学29/40

CPU CR40/CR60 等紧凑型CPU没有内置的实时时钟，其他标准型CPU支持内置的实时时钟，CPU断电状态下可保持7天。

S7-200 SMART CPU的时钟精度是± 120 秒 / 月。

S7-200 SMART CPU 靠内置超级电容为实时时钟提供电源缓冲，保持时间为典型值7天，最小值6天。缓冲电源放电完毕后，再次上电后时钟将停止在缺省值，并不开始走动。

注意：因为 紧凑型CPU 无内置超级电容，所以实时时钟无电源缓冲，尽管用户可以使用READ_RTC 和 SET_RTC 指令设置日期/时间数据，但是当 CPU CR40/CR60 断电并再次上电时，这些日期/时间数据会丢失，上电后日期时间数据会被初始化为2000年1月1日。

为了提高运算效率，应当避免每个程序周期都读取实时时钟。实际上可读取的最小时间单位是1秒，可每秒读取一次（使用SM0.5上升沿触发读取指令）。

使用程序读取的实时时钟数据为BCD格式，可在状态表中使用十六进制格式查看。

要设置日期、时间值，使之开始走动，可以：

用编程软件（Micro/WIN SMART）的菜单命令PLC > SET Clock，通过与CPU的在线连接设置，完成后时钟开始走动
编用户程序使用Set_RTC（设置时钟）指令设置

Micro/WIN SMART 可以通过任何编程连接实现实时时钟的设置。

用 Micro/WIN SMART 设置时钟

通过编程软件 Micro/WIN SMART 设置 CPU 的时钟，必须先建立编程通信连接。
在 Micro/WIN SMART 菜单中选择“PLC “- >”设置实时时钟”，打开“PLC 时钟操作”对话框：

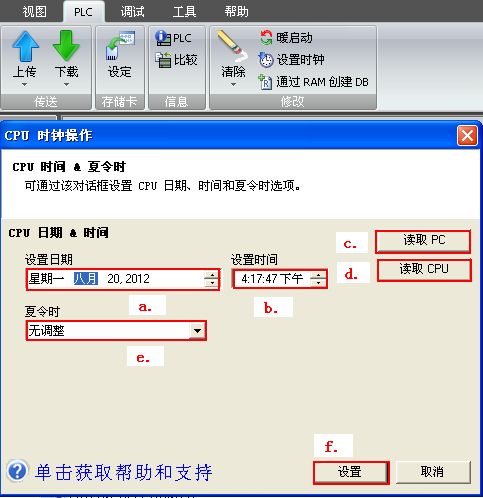

图 1. PLC 实时时钟设置界面

图中：

设置日期：选择需要修改的数据字段，直接输入数字，或者使用输入框右侧的上下按钮调整
设置时间：选择需要修改的数据字段，直接输入数字，或者使用输入框右侧的上下按钮调整
读取 PC 时钟：按此按钮可以读取安装 Micro/WIN SMART的 PC 机的本机时间
读取 PLC 时钟：按此按钮读取 PLC 内部的实时时钟数据
根据需要选择夏时制调整选项
按“设置”按钮，将上面的时钟日期数据写入 PLC

时钟读写指令缓冲区格式

Read_RTC（读时钟）和Set_RTC（设置时钟）指令靠数据缓冲区在用户程序与硬件芯片间交换数据，它们的缓冲区格式相同。

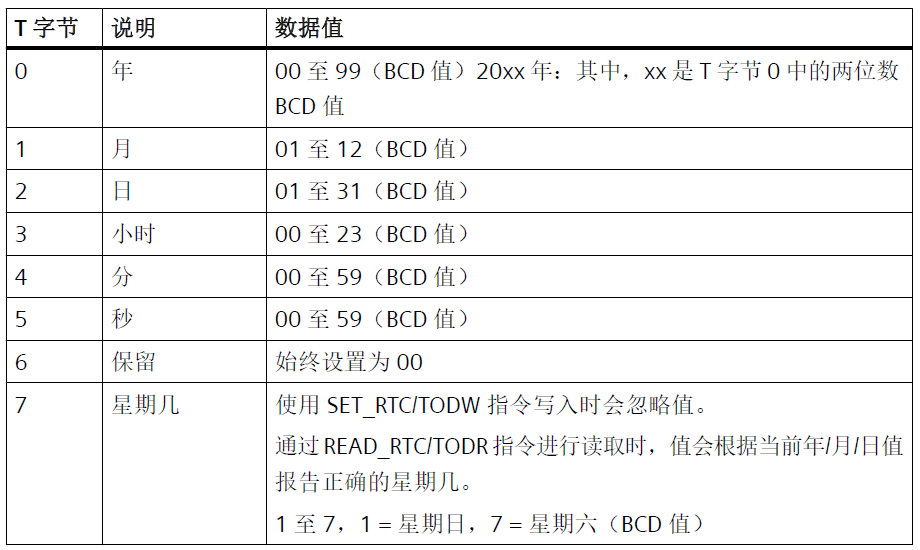

表1. 时钟缓冲区

T字节	说明	数据值
0	年	00至99（BCD值）20xx年：其中，xx是T字节0中的两位数BCD值
1	月	01至12（BCD值）
2	日	01至31（BCD值）
3	小时	00至23（BCD值）
4	分	00至59（BCD值）
5	秒	00至59（BCD值）
6	保留	始终设置为00
7	星期几	使用SET_RTC/TODW指令写入时会或略值。通过SET_RTC/TODR指令进行读取时，值会根据当前年 / 月/日值报告正确的星期几。1至7,1=星期日，7=星期六（BCD值）

* 1 = 星期日，7 = 星期六，0 = 表示禁止计星期

T 就是缓冲区的起始字节地址，可以由用户自由设置（在CPU允许的V存储区范围内）。如果设置T为VB10，那么读取时钟后，“年”的信息就会保存在VB10中，“月”保存在VB11中。

为了更好地理解实时时钟的读取与设置，可参考下面的例程（软件版本：STEP 7-Micro/WIN SMART V2.3）。

READ_RTC/SET_RTC例程

READ_RTC、SET_RTC 编程提示不接受无效日期。例如，如果您输入 2 月 30 日，则将发生非致命日时钟错误 (0007H) 。不要在主程序和中断例程中使用READ_RTC/SET_RTC 指令。执行另一个READ_RTC/SET_RTC 指令时，无法执行中断例程中的 READ_RTC/SET_RTC 指令。在这种情况下，系统标志位 SM4.3 会置位，指示尝试同时对日时钟执行二重访问，导致T 数据错误（非致命错误 0007H ）。 CPU 中的日时钟仅使用年份的最后两位数，因此 2000 年表示为 00 。但使用年份值的用户程序必须考虑两位数的表示法。 2099 年之前的闰年均可正确处理。

实时时钟精度

表2.实时时钟精度

CPU型号	实时时钟精度	实时时钟保持时间
CPU SR20	+/- 120 s/月	通常为7天，25°C时最少为6天（免维修超级电容）
CPU SR40	120 s/月	通常为7天，25°C时最少为6天
CPU ST40	120 s/月	通常为7天，25°C时最少为6天
CPU CR40	--	--
CPU ST60	120 s/月	通常为7天，25°C时最少为6天
CPU SR60	120 s/月	通常为7天，25°C时最少为6天

CPU在长时间断电后会对这些值进行初始化。

表3.初始化后的值

日期	时间	星期几
2000年1月1日	00:00:00	星期六

常问问题

写时钟指令（SET_RTC）为何不能正常改写时钟内容？

写时钟指令需要严格按照8个字节的时钟缓冲区格式，设置相应的数据单元，任何不合格的数据都可能造成不能写入的现象。注意数据的格式必须是BCD格式，可以说是将10进制数换成16进制表示，如16#59（59H）就是59（秒/分等）。

执行写时钟指令要保证缓冲区所有字节都包含合法数据；仅修改某些数据时，其他字节不能包含非法数值，否则会发生错误。

写时钟指令必须使用一次性的脉冲（沿）触发条件，不能持续激活写时钟指令。

读写的时钟数据如何在十进制（整数）和BCD数据之间转换？

要计算时间需要将BCD格式的时钟数据与十进制的数据之间的转换，使用相应的转换指令就可以实现。

具体转换指令参见链接：Clock_Integer 指令库以及使用

如何实现实时是时钟的长期备份？

S7-200 SMART SB BA01 电池板适用于实时时钟的长期备份。其可插入 S7-200 SMART CPU（固件版本 V2.0 及更高版本）的信号板插槽中。必须将 SB BA01添加到设备组态并将硬件配置下载到 CPU 中，SB BA01才可以使用附加电池健康状况报告选项。电池（型号 CR1025）未随 SB BA01 一起提供，用户必须另行购买。
