优化使用定时器

在 STEP 7 Micro/WIN SMART里怎样优化使用定时器?

限制:

1.在 STEP 7 Micro/WIN SMART里定时器的调用总数限制在 256,

2.S7-200 SMART 子程序多次调用时不能使用定时器，

考虑以上情况，用户也可以使用BGN_ITIME和CAL_ITIME指令，可实现对位信号的计时功能。

接通延时定时器(“TON”) 和断开延时定时器(“TOF”) ：

1. 2 个(“T32” 和“T96”) 时基为 1 ms
2. 8 个(“T33” 到“T36” 以及“T97” 到“T100”) 时基为 10 ms
3. 182 个(“T37” 到“T63”以及“T101”到“T255”) 时基为 100 ms

带记忆的接通延时定时器 (“TONR”) ：

1. 2 个(“T0”和“T64”) 时基为 1 ms
2. 8 个(“T1”到“T4”以及“T65”到“T68”) 时基为 10 ms
3. 54 个(“T5”到“T31”以及“T69”到“T95”) 时基为 100 ms

图1

定时器可以进行如下仿真而没有限制:

注意：开始间隔时间指令读取内置 1 毫秒计数器的当前值，并将该值存储在 OUT 中。 双字毫秒值的最大计时间隔为 2 的 32 次方或 49.7 天。

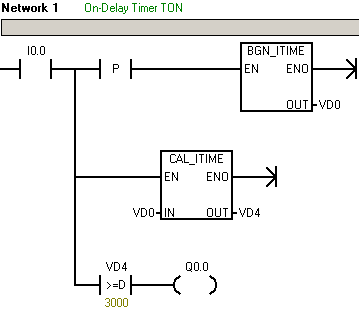

接通延时定时器
输入点 I0.0 接通(上升沿) 3 秒后(3000 ms)， 输出点 Q0.0 置位。

图2

带记忆的接通延时定时器
如果输入点 I0.1 的接通时间等于或大于 3 秒 (3000 ms)，输出点 Q0.1 置位。输入点 I0.2 用于复位。

图3

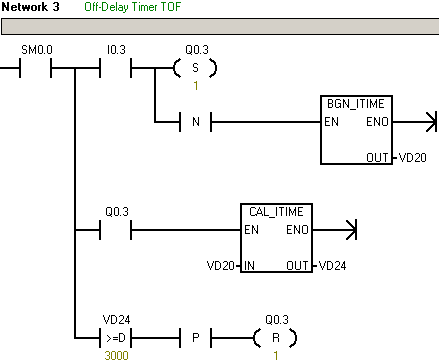

断开延时定时器
输入点 I0.3 断开(下降沿) 3 秒 (3000 ms) 后，输出点 Q0.3 复位。

图4

脉冲发生
通过激活(下降沿)输入点 I0.4，输出点 Q0.4 获取一个持续 3 秒(3000 ms)的脉冲。

图5

注意：

1. 关于定时功能的更多的信息可参考STEP 7 Micro/WIN SMART帮助。

例程

1.BGN_ITIME/CAL_ITIME简单使用例程

例程所需条件：

1、软件版本：STEP 7-Micro/WIN SMART V2.3

2、SMART CPU固件版本:V1.0及以上

3、通讯硬件：TP电缆（以太网电缆）

所实现的功能：

针对上文的描述，可参看以下例程

BGN_ITIME

2.可以多次调用的BGN_ITIME/CAL_ITIME子程序例程

例程所需条件：

1、软件版本：STEP 7-Micro/WIN SMART V2.4

2、SMART CPU固件版本:V2.4及以上

3、通讯硬件：TP电缆（以太网电缆）

所实现的功能：

因S7-200 SMART PLC子程序多次调用时不能使用定时器，建议使用BGN_ITIME和CAL_ITIME指令，可实现对位信号的计时功能

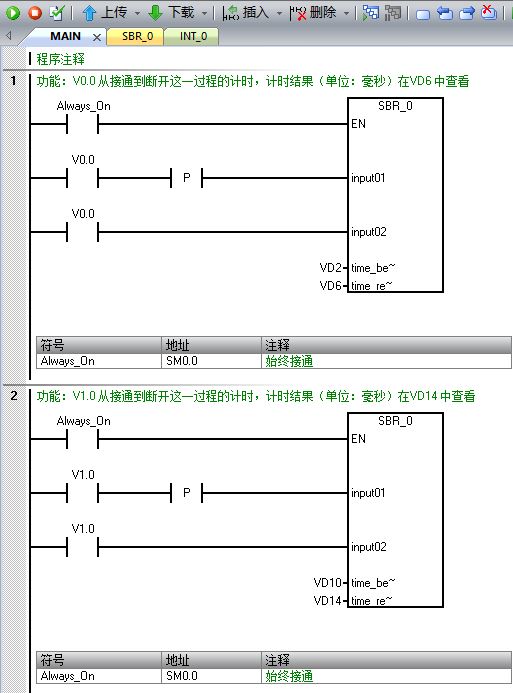

本例中，可分别实现对V0.0及V1.0（用户可更改为其它地址）由接通到断开这一过程的计时；

图6

BGN_ITIME_SBR

免责声明

本例程仅供参考，程序中的CPU版本、类型可能与用户实际使用不同，用户可能需要先对例子程序做修改和调整，才能将其用于测试。本例程的作者和拥有者对于该例程的功能性和兼容性不负任何责任，使用该例程的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。
