表格指令

表格指令

S7-200 SMART表格指令按照使用流程可分为

建表（存储器填充FILL）--->填表（增加至表格ATT）--->查询（表格查找TBL）--->先入先出（FIFO） 或后入先出（LIFO）

下图所示为表格指令图示:

LAD	STL	指令名称	注释
	FILL，IN，OUT，N	存储器填充	存储器填充指令使用地址IN中存储的字值填充从地址OUT开始的N个连续字。 N的取值范围是1到255。
	ATT DATA，TBL	填表	向表格（TBL）中加入字值（DATA）。 表格中第一个数值为最大条目数TL，第二个数值为实际条目数EC。
	FND=TBL,PTN,INDX FND<>TBL,PTN,INDX FND>TBL,PTN,INDX FND<TBL,PTN,INDX	查表	在表格（TBL）中搜索与某些标准相符的数据。
	LIFO TBL，DATA FIFO TBL，DATA	后入先出 先入先出	将表格中的最新（或最后）一个条目移至输出内存地址。

注意：

·  一个表格最多有100个数据条目（不包含最大条目数和实际条目数）

·  所有的表格读取和写入指令都必须用上升沿或下降沿指令触发激活。

表格指令的应用

1.创建表格，表格包含20个条目，从存储器位置4开始。（在第一次扫描时，定义表格的最大长度）

下图是创建的一个表格，其中VW0为表格最大长度，VW2为当前条目数，VW4~VW42为存储在条目内的数据

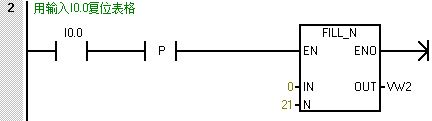

2. 通过输入I0.0复位表格。在I0.0的上升沿，使用“+0”填充从VW2开始的存储单元。

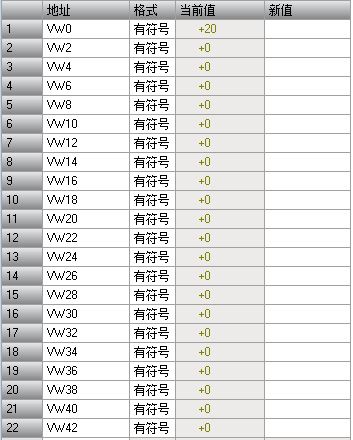

使用该指令后，将表格当前条目数清零，同时将VW2~VW42原有条目数据清零。

3.通过输入I0.1将值写入表格。在I0.1的上升沿，将存储单元VW100的值复制到表格。

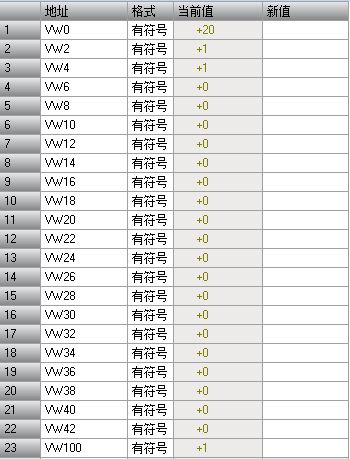

通过添加表格指令,将VW100中的数据添加到表格中,此时当前条目数变为1,同时第一个条目VW4中数据赋值为1。

通过填表指令,依次填满表格中的20个条目。

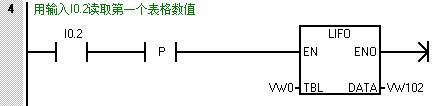

4.在I0.2的上升沿，将表中的最后一个值移入VW102。

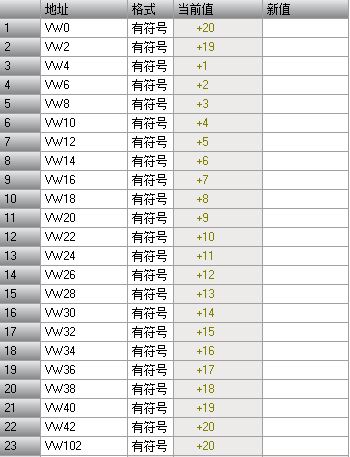

通过执行先入后出指令,将表内最后一个数据条目VW42移入到VW102。移出后，当前条目数由20变为19。

5.在I0.3的上升沿,将表中的第一个值移入VW104。

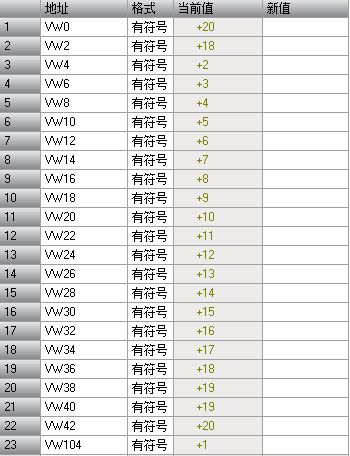

在执行FIFO先入先出指令之前VW2=19，将表内第一个数据条目VW4移入到VW104，此时条目前移，同时当前条目数VW2由19变为18，操作执行完以后，结果如下图所示：

6.在表中搜索值为10的第一个位置。在I0.4的上升沿，复原索引指针。查找等于10的表格条目。

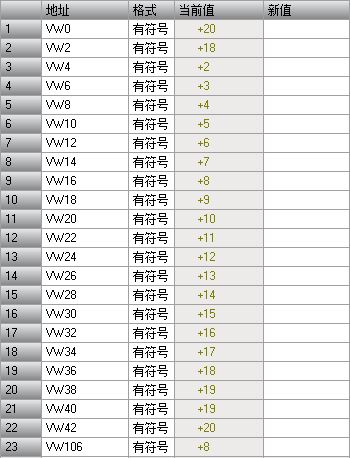

通过查找指令，查找表格内数据为10的条目，执行该指令后，指向条目内第8个条目数据符合查找条件（数据条目搜索编号从0开始）。

表格指令例程

例程所需条件：

1、软件版本：STEP 7-Micro/WIN SMART V2.3

2、SMART CPU固件版本:V1.0及以上

3、通讯硬件：TP电缆（以太网电缆）

所实现的功能：

以下是上文提到的各表格指令的使用，具体说明参考程序注释

Table

注意：本例程仅供参考，程序中的CPU版本、类型可能与用户实际使用不同，用户可能需要先对例子程序做修改和调整，才能将其用于测试。本例程的作者和拥有者对于该例程的功能性和兼容性不负任何责任，使用该例程的风险完全由用户自行承担。由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。
