二代移动面板发光按钮的组态
发布时间：2024年07月16日
- 0
- 0
本文档主要介绍了二代移动面板发光按钮的组态。
发光按钮是HMI设备的操作员控件。可以通过PLC控制集成的LED灯。
- 发光按钮状态变量的位分配：
| 位0 | 发光按钮的状态 |
| 0 | 未按下 |
| 1 | 已按下 |
- 发光按钮LED变量的位分配：
| 位n+1 | 位n | LED状态 |
| 0 | 0 | 不亮 |
| 0 | 1 | 快速闪烁 |
| 1 | 0 | 缓慢闪烁 |
| 1 | 1 | 持续点亮 |
举例说明：为了方便演示，以内部变量为例进行说明。
1. 组态两个内部变量，LED_Tag和Test_Tag，分别用来控制LED闪烁和信号触发。
2. 在“画面管理”下的“全局画面”中点击发光按钮，关联变量。
3. 实际测试
- 当LED_Tag=0时，LED熄灭。
- 当LED_Tag=1时，LED快速闪烁。
- 当LED_Tag=2时，LED缓慢闪烁。

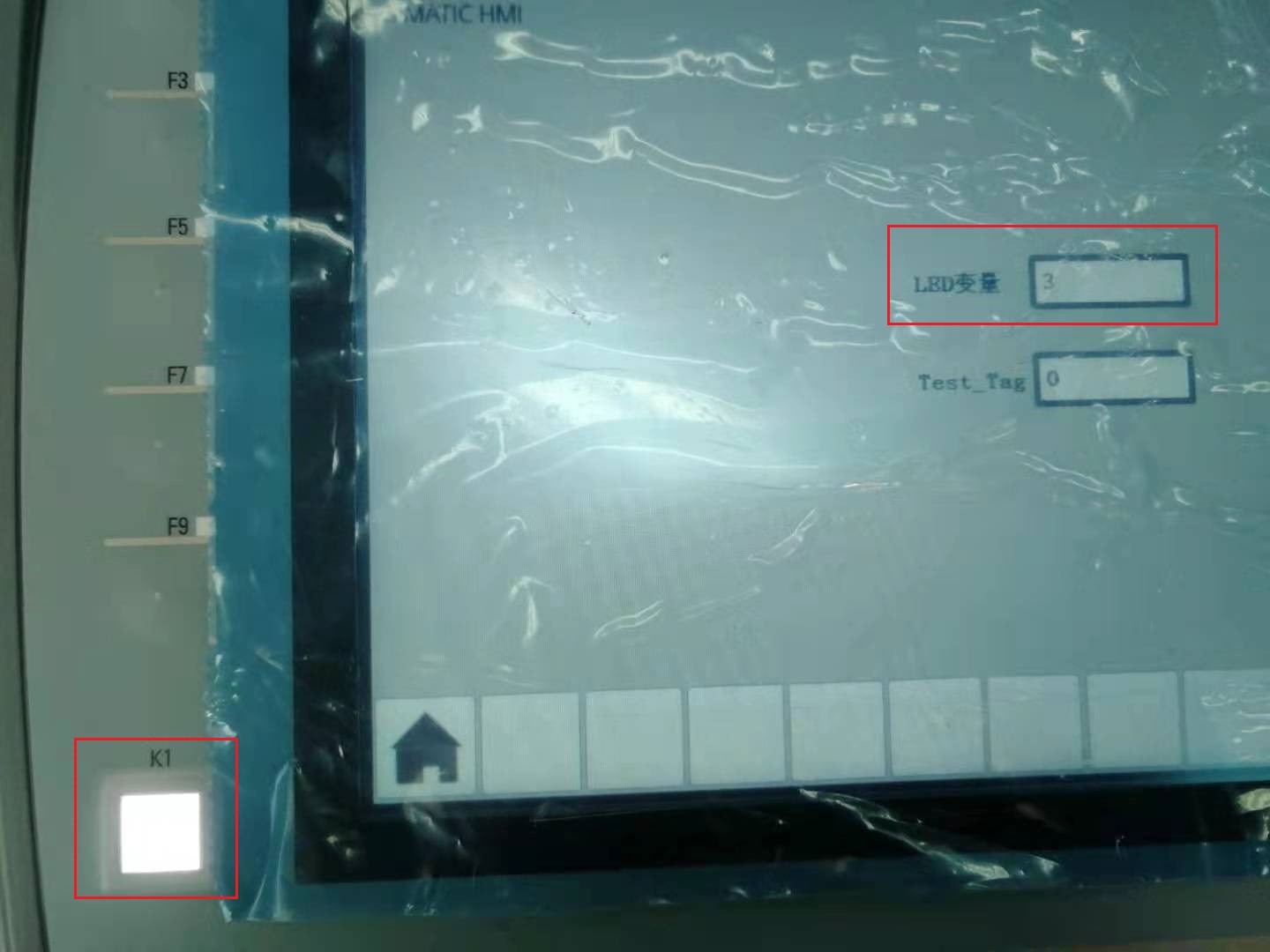

- 当LED_Tag=3时，LED持续点亮。

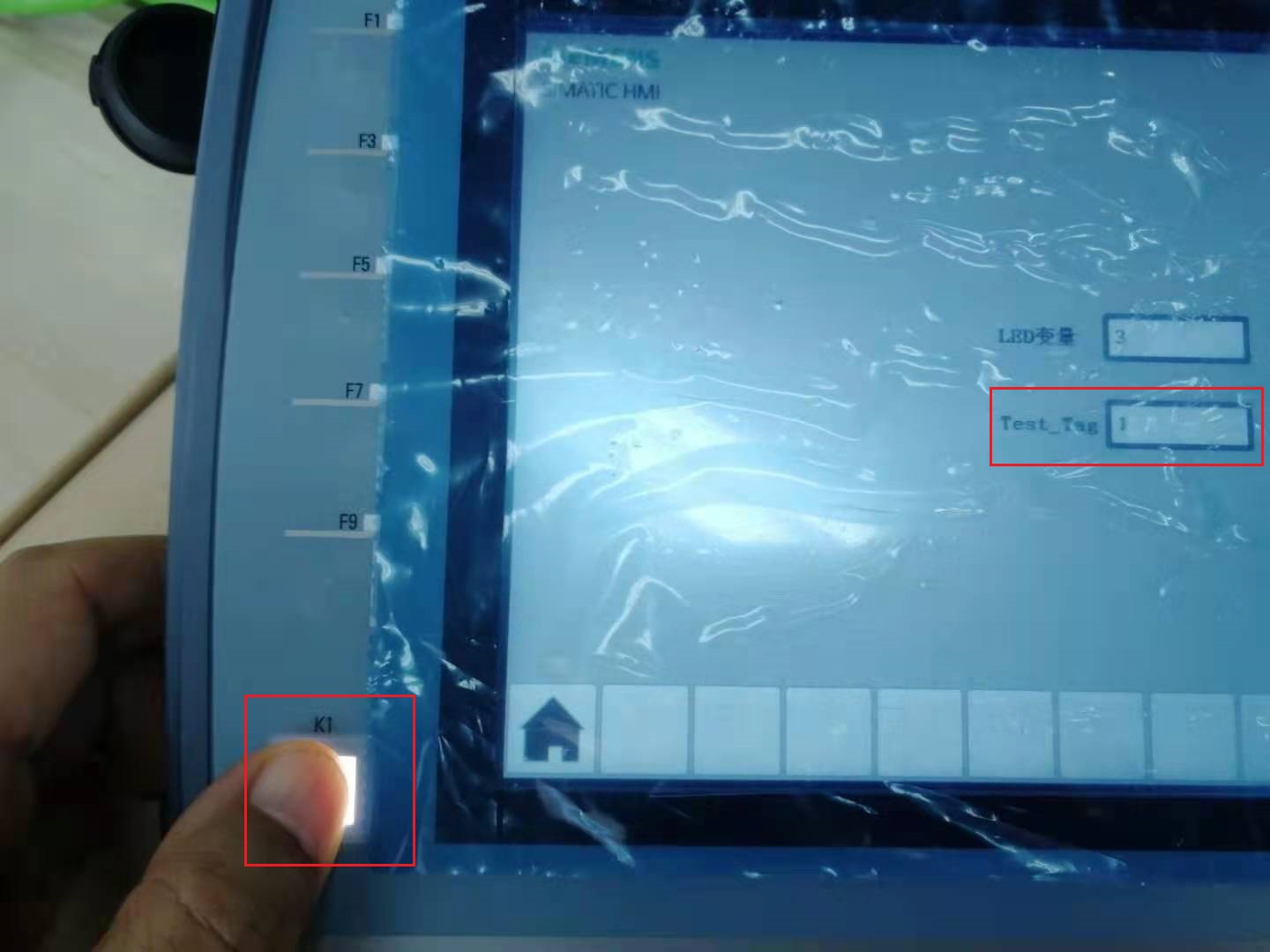

- 当按住LED发光按钮时，对应的Test_Tag变量置位为1。松开发光按钮时，对应的Test_Tag变量复位为0。
