二代移动面板连接盒

连接盒具有以下几个版本：

• 紧凑型连接盒：6AV2125-2AE03-0AX0
• 标准型连接盒：6AV2125-2AE13-0AX0
• 高级型连接盒：6AV2125-2AE23-0AX0

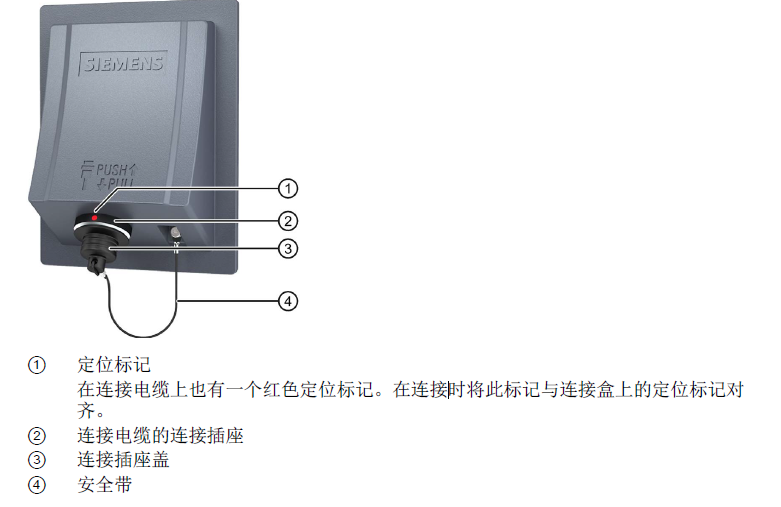

1. 紧凑型连接盒

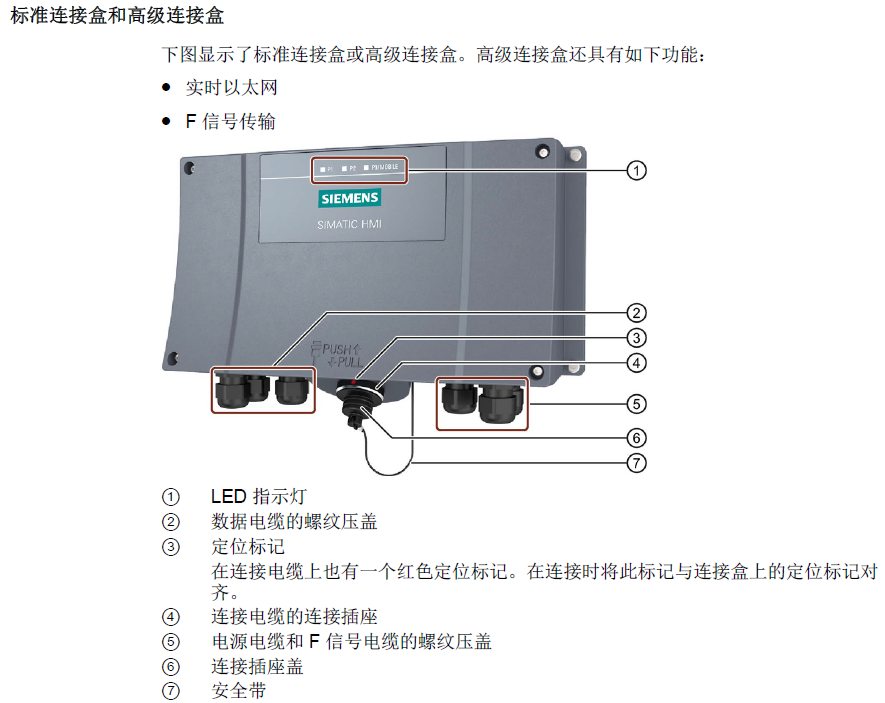

2. 标准连接盒和高级连接盒

在连接盒的正面有三个指示通信状态的 LED。

① 三个以太网端口的LED指示灯

• P1:快速连接器X1
• P2:快速连接器X2
• P3:移动面板的连接插座

② LED

LED的基本功能：

• LED绿色点亮：链路已建立，无数据传输
• LED绿色或琥珀色闪烁：链路已建立，正在传送数据

在连接盒一定的情况下，可组态或安装的 F 系统。要求是您要使用故障安全移动面板。

3. 移动面板和连接盒的兼容性

第二代移动面板与 PN Basic 和 PN Plus 连接盒的兼容性

第二代移动面板兼容以下连接盒：
● PN Basic 连接盒，部件编号 6AV6671-5AE01-0AX0
● PN Plus 连接盒，部件编号 6AV6671-5AE11-0AX0
限制：
● 仅允许一个带停止功能和启用功能的硬接线 F 系统。
● 对 PN Basic 和 PN Plus 连接盒支持 PROFINET 通信，不支持 PROFIsafe 型 F 系统。

第一代移动面板与第二代移动面板连接盒的兼容性

紧凑型连接盒、标准连接盒和高级连接盒可搭配之前的下列设备使用：
● 移动面板 177 PN
部件编号 6AV6645-0BA01-0AX0、6AV6645-0BB01-0AX0、6AV6645-0BC01-0AX0
● 移动面板 277 8"
部件编号 6AV6645-0CA01-0AX0、6AV6645-0CB01-0AX0、6AV6645-0CC01-0AX0
● 移动面板 277 10"
部件编号 6AV6645-0BE02-0AX0
限制：
● 使用第一代移动面板时，只支持一个带停止功能和启用功能的硬接线系统 F 系统。
● 以前的设备不支持 PROFIsafe 通信，因此也不支持 PROFIsafe 型 F 系统。
● 第二代移动面板的连接盒不提供“插入了移动面板”信号。
● 第二代移动面板的连接盒不提供“控制”信号。
