FB58脉冲功能

FB58脉冲功能

自整定参数的保存(SAVE_PAR)/重载(UNDO_PAR)

表1. 自整定参数的保存与重载

PI、PID参数的装载(LOAD_PID/PID_ON)

表2. PID参数装载

注意:

当结构变量:PID_CON/PI_CON中的GAIN参数为0时，由于控制带公式:CON_ZONE=250/GAIN,故无法装载参数

脉冲输出

与FB41“CONT_C”不同，FB58 “TCONT_CP“集成有脉宽调制输出的功能，通过将PID的运算结果换算成对应的脉冲占空比来达到加热/冷却的控制。

表3. 脉冲输出主要参数

在FB58 “TCONT_CP“中，脉冲输出和PID计算是两个相对独立的过程，各自有自己的计算周期。对于PID计算来说，CYCLE参数可以看成是PID计算的循环周期时间，例如，PID在OB35每次执行的过程中都会调用，而硬件组态过程中OB35的周期时间被设置为500ms，则CYCLE应该填写0.5。对于脉冲输出来说，其循环周期是参数CYCLE_P。这两个时间参数可以一样，也可以不一样。PID的计算计算周期主要是由被测量的变化规律所决定，而脉冲输出的CYCLE_P参数由要求的脉冲输出精度决定。

为了协调PID和脉冲输出之间的矛盾，FB58 “TCONT_CP“提供了"SELECT" 参数，其具体使用如下所示:

表4. SELECT选择

脉冲同步:高电平输出状态更新

表5. 脉冲输出参数

条件:当前占空比 30%，更新占空比 50%

图1. 同步更新，脉冲延长

由上图可见，当前占空比30%，当同步时刻在脉宽未达到30%时到来，自动同步到占空比50%

条件:当前占空比 80%，更新占空比 25%

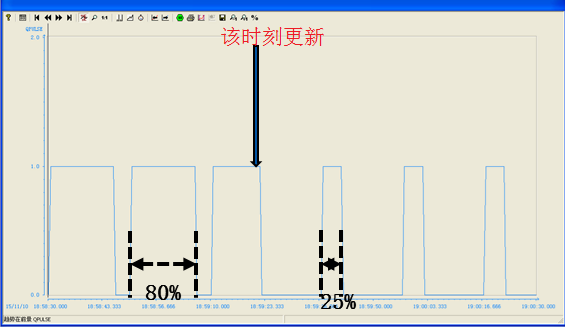

图2. 同步更新，脉冲中断

由上图可见，当前占空比80%，当同步时刻在脉宽超过25%时到来，脉冲立即停止，下个周期同步到25%

脉冲同步:低电平输出状态更新

条件:当前占空比70%，低电平(100%-70%=30%),更新占空比15%,低电平(100%-15%=85%)

图3. 同步更新，低电平延长

由上图可见,当前低电平时间为30%，当同步时刻在低电平未达到30%时到来，自动同步到低电平85%

条件:当前占空比15%，低电平(100%-15%=85%),更新占空比80%,低电平(100%-80%=20%)

图4. 同步更新，脉冲输出

由上图可见，当前低电平为85%，当同步时刻在低电平超过20%时到来，立即输出脉冲

无扰动切换

对比FB41“CONT_C” ,FB58 “TCONT_CP“在手/自动切换时可以实现无扰切换，无需编程。
