量表控件(GaugeContro)

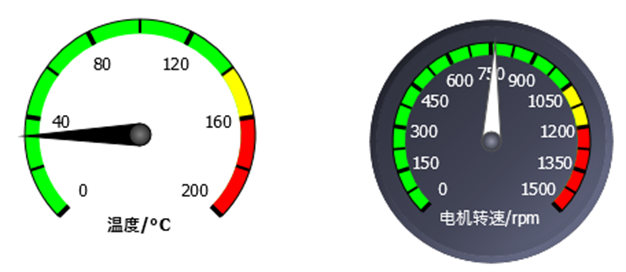

量表控件可以以仪表盘的形式显示某个变量的数值，显示效果如下：

下面介绍如果组态WinCC Gauge control控件。

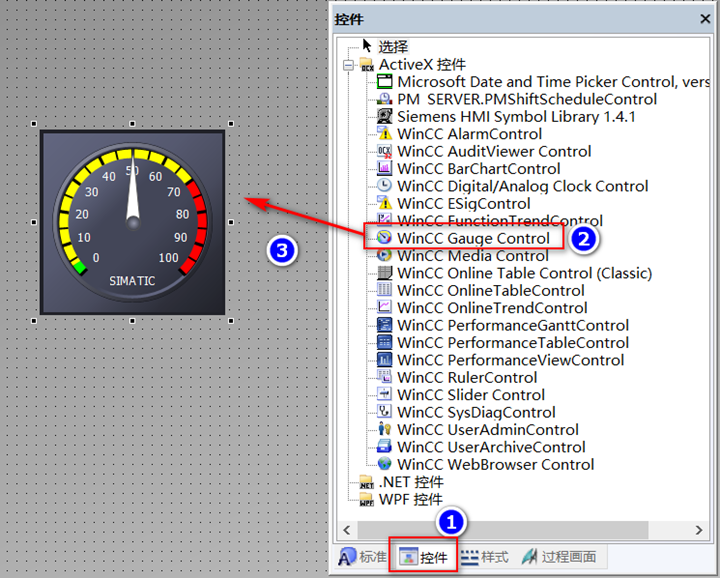

首先，在WinCC控件中找到WinCC Gauge control量表控件，直接选中后把它拖拽到画面中即可。

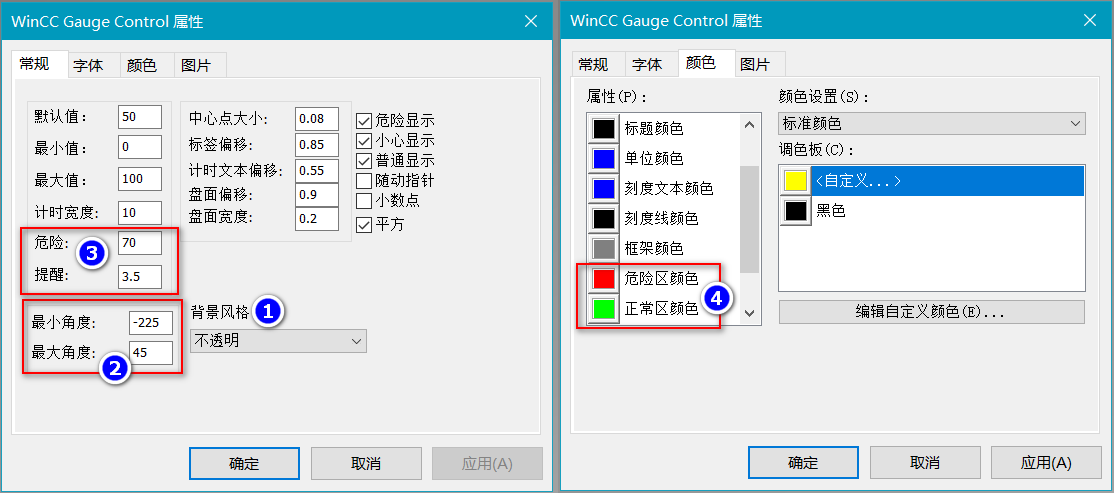

双击WinCC Gauge control控件，弹出属性对话框，可以组态量表的数值范围、文本字体及颜色等，同时还可以组态量表的显示风格（①）、量表的最小最大角度（②）以及不同级别的数值颜色提醒（③④）等。如下图所示：

1、 背景风格

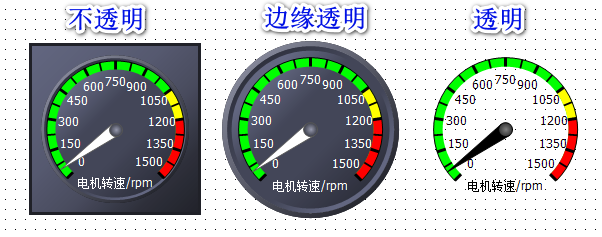

量表控件可以选择“不透明”、“边缘透明”和“透明”三种风格，效果如下图所示：

注意，选择“透明”风格后，需要把控件的“使用全局颜色”属性设为否，否则刻度文本和标题不能显示。

2、 角度

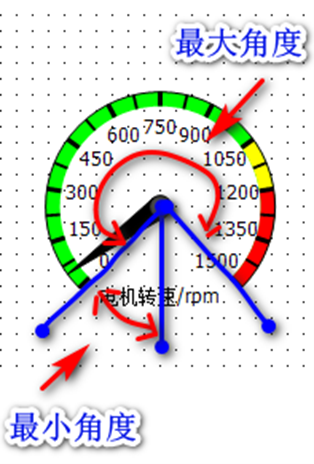

最小角度是量表上最小刻度对应的角度，最大角度是量表上最大刻度对应的角度，如下图所示：

3、 危险数值和提醒数值

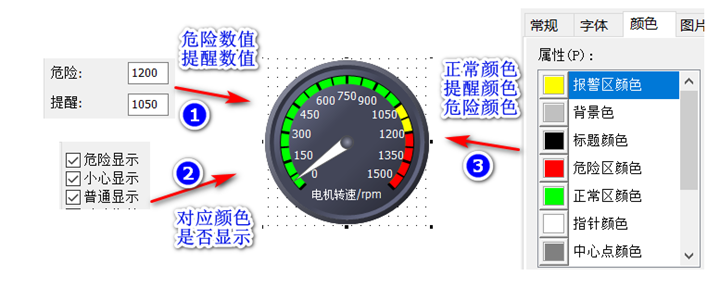

WinCC Gauge control量表控件支持三个区间的数值显示，分别为普通区、报警区和危险区，可以分别为这三个区设置数值范围（①）和背景颜色（②），同时可以设置每个区对应的颜色是否在量表上显示（③）。如下图所示：

注意，“提醒”数值、“小心显示”和报警区对应。

4、 变量连接及标题

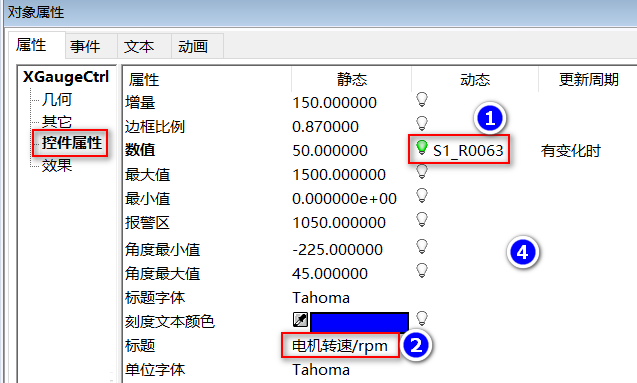

WinCC Gauge control控件的组态对话框不能设置所连接的变量以及控件的标题，这需要在控件的属性中设置。在量表控件“控件属性”下，为“数值”的动态属性选择变量，为“标题”属性设置文本即可。如下图所示：
