WinCC中支持“填充”属性的对象包括：多边形、椭圆、圆、部分椭圆、部分圆、矩形、圆角矩形、静态文本、图形对象、SVG 对象、按钮、复选框、选项组、圆形按钮和滚动条。
本文以动态改变矩形对象的填充量为例，介绍WinCC对象填充属性的使用方法。

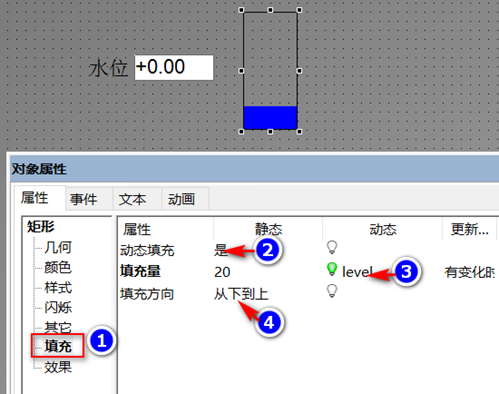

首先在矩形的“填充”（①）属性下，启用“动态填充” （②），为“填充量”动态属性分配变量（③），设置填充方向（④），步骤如下图所示：
下面将分别介绍填充颜色、填充量和填充方向。
1、 填充颜色

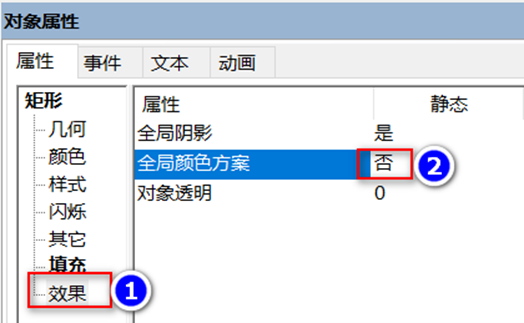

矩形的填充颜色可以设置，但前提是取消“全局颜色方案”。如下图所示：

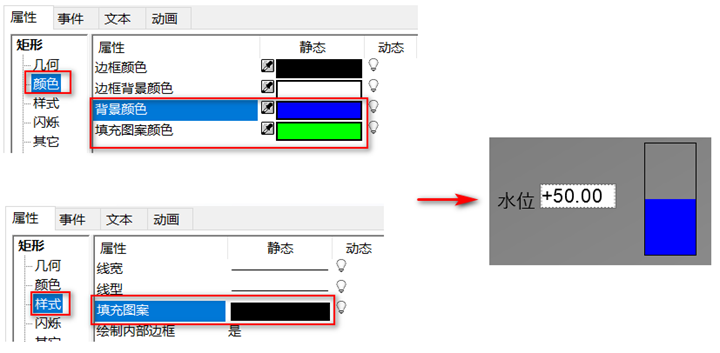

然后就可以设置矩形的背景颜色和填充图案颜色。“填充图案颜色”是否起作用和“填充图案”的设置有关系。例如，当“填充图案”设为实心（图案0）时，只使用设置的“背景颜色”进行填充，如下图所示：

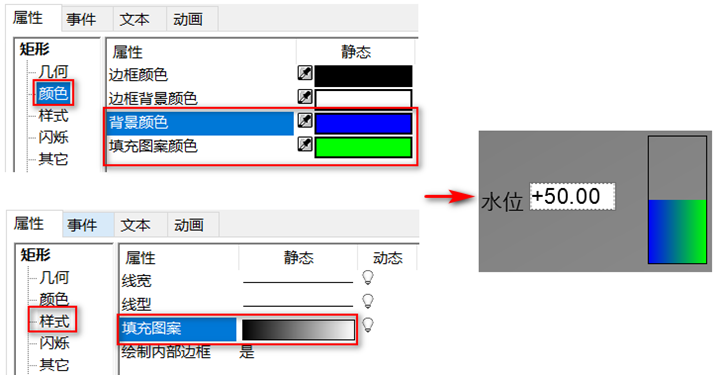

当“填充图案”设为图案2时，可以同时使用设置的“背景颜色”和“填充图案颜色”，如下图所示：
2、 填充量

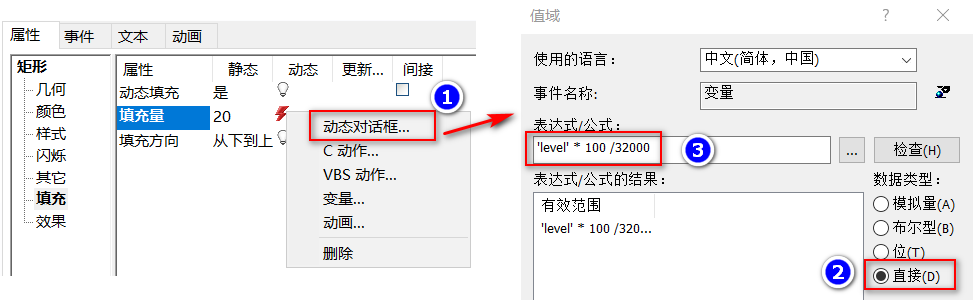

可以为“填充量”动态属性直接分配变量，也可以使用表达式或公式。为“填充量”动态属性选择“动态对话框”（①），然后在弹出的对话框中为“数据类型”选择“直接” （②），然后输入表达式或公式（③）。
3、 填充方向

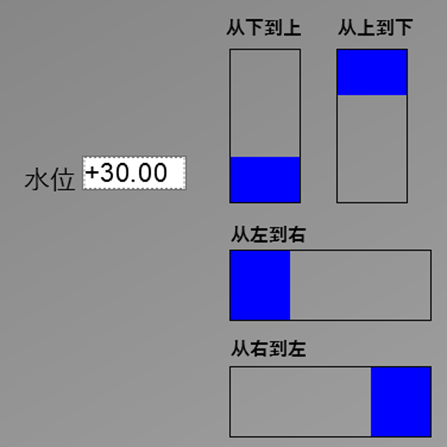

填充方向可以设置为“从下到上”、“从上到下”、“从左到右”和“从右到左”四种，效果如下图所示：
