为按钮添加背景图片
发布时间：2024年01月07日
- 0
- 604
WinCC 画面中的按钮除了可以在按钮上显示文本之外，还可以显示图片，这能够让按钮的功能更为直观。
以WinCC7.5SP1按钮对象为例，
例如返回首页按钮：
图 1
启停按钮单击前/后：
图 2
实现方法如下：

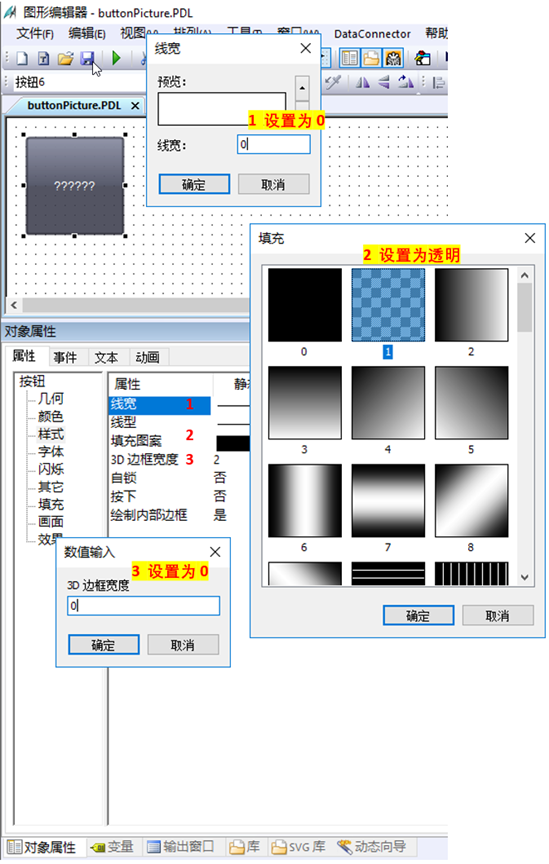

在画面中添加一个按钮并按照步骤设置“样式”属性如下：
图 3

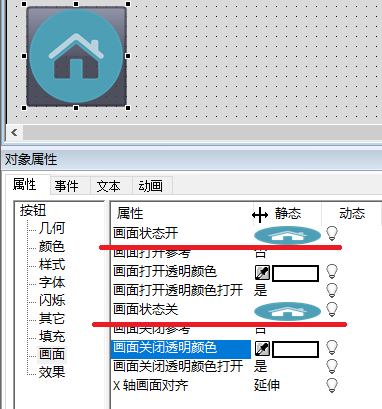

设置按钮的”画面“属性如下：
画面状态开和画面状态关所关联的图片为同一个图片，这样按钮点击前/后都会显示同一个图片。
图 4

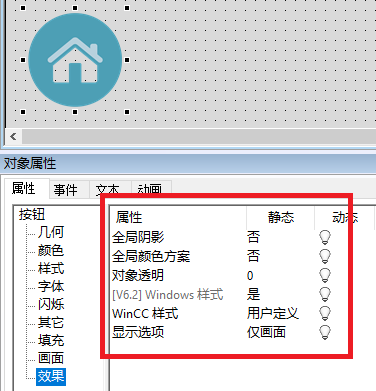

设置按钮的”效果“属性如下：
图 5
激活运行后即可看到图 1 效果。

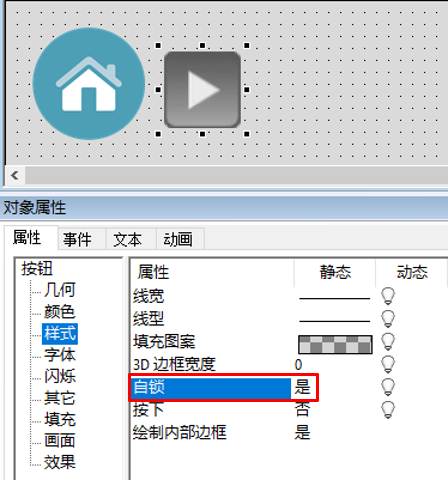

启停按钮组态的不同之处如图 6、7 ：
图 6

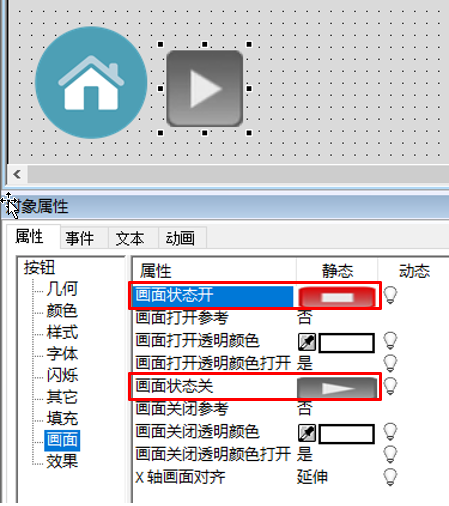

画面状态开所关联的图片是按钮按下后所显示的图片，画面状态关所关联的图片是按钮按下前所显示的图片。
图 7
激活运行后即可看到图 2 效果。
