WinCC Professional 客户机服务器结构

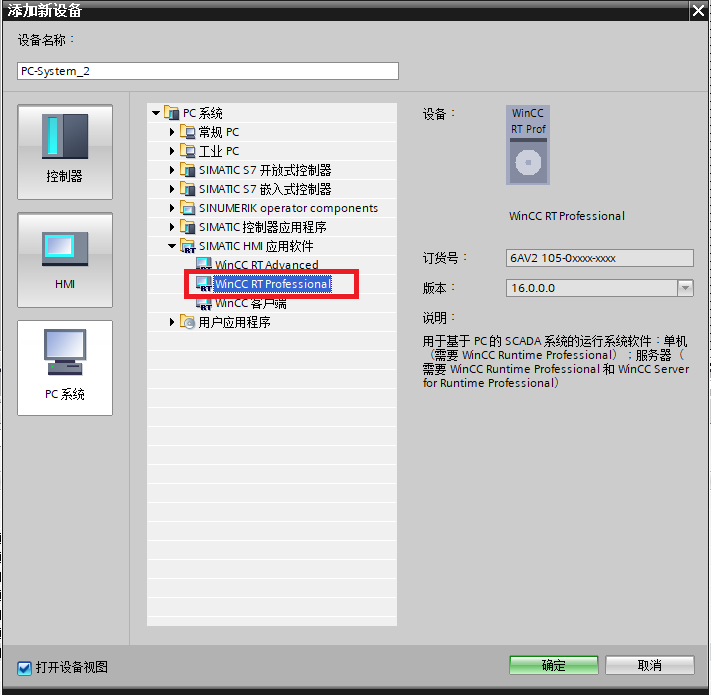

1.首先添加服务器设备和客户机设备，如下所示：

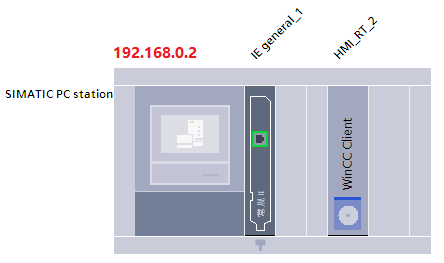

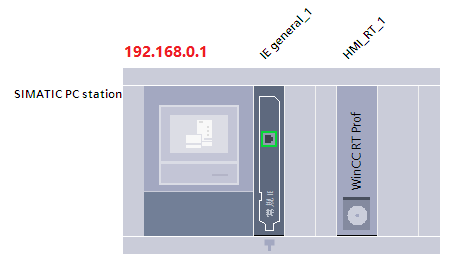

2.通过“设备组态”为服务器和客户机添加“常规IE”，并设置服务器的IP地址为：192.168.0.1，客户机的IP地址为：192.168.0.2。

3.添加完服务器和客户机设备后，修改其名称为“Server”和“Client”加以区分，如下图所示：

4.在服务器项目中添加“画面_1”及相关对象或控件等等，并在用户管理中添加用户“aaaaaa”，

用于客户机的登录，用户需要隶属于某一个组，可以自定义组“Group_1”，也可以选择默认的管理员组。

其组权限一定要有“Enable remote control（编号1000）”的权限才能对项目进行激活或取消激活。

5.在“网络视图”中点击“连接”，选择“HMI连接”，选中“WinCC RT Prof”拖拽到“WinCC Client”，会出现“HMI关系”的一条连接线，如下所示：

6.打开客户机的“设备组态”，设置客户机的“PC名称”为客户机的计算机名，如下图所示：

7.在客户机的“运行系统设置”中的“常规”选项卡下，设置客户机的起始画面为“画面_1”，如下所示：

8.分别对服务器和客户机进行“编译”--“软件全部重建”，以及分别设置服务器和客户机的终端总线，设置如下：

打开电脑浏览器，选择此电脑->Simatic Shell->设置。

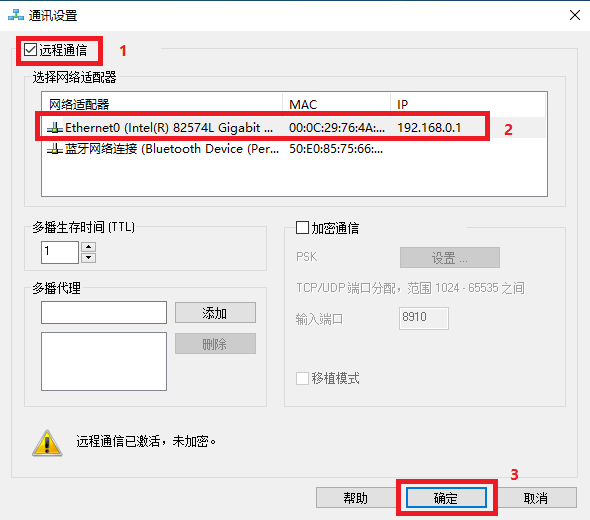

勾选“远程通信“，并且如果电脑中有多块网卡，需要选择参与服务器/客户机通信的网卡”这个设置在服务器和客户机中都需要做。

注：建议客户机和服务器计算机的登录Windows用户名一样及密码一样，并且密码不能为空。

9.在服务器上设置一个共享文件夹temp，如下图所示：

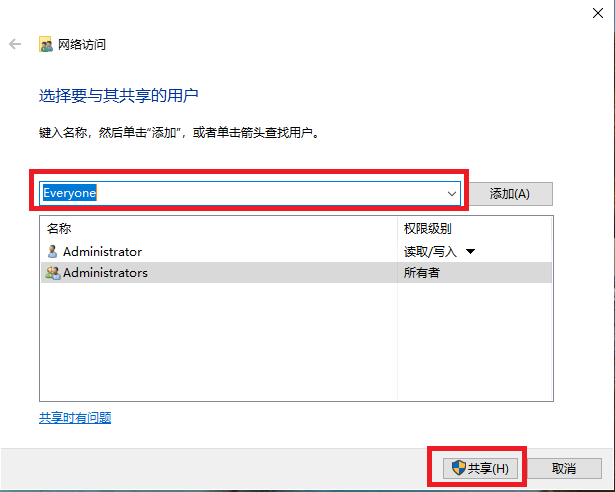

并且定义文件夹用户权限。

10.选择文件方式下载服务器项目到本机的共享文件夹，并激活项目，如下图所示：

也可以选择下载到单独的服务器上，关于WinCC Professional项目下载的详细信息，请参考文档：

WinCC Professional 项目下载

11.用客户机连接服务器项目的二种方法，如下：

方法一：

客户机通过“Simatic Shell”互连的方式。

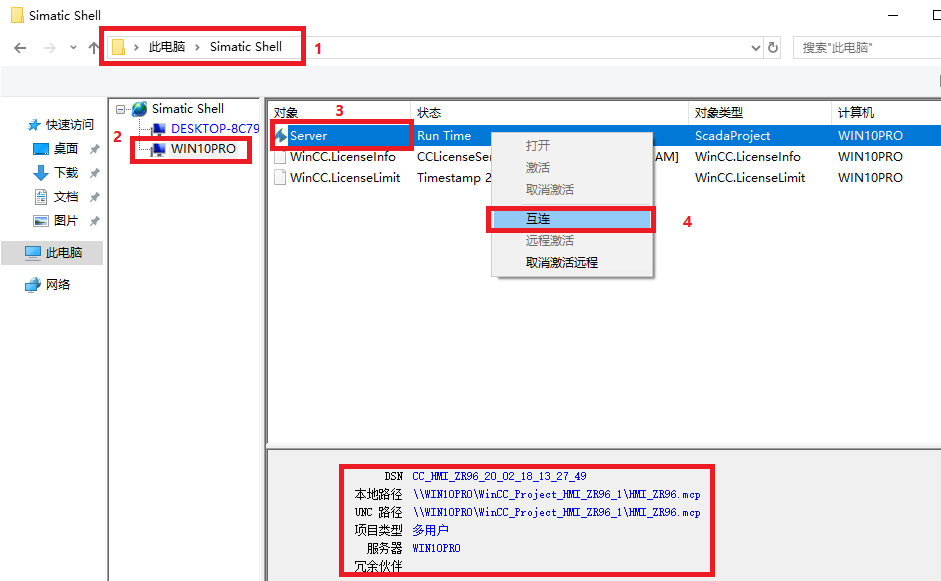

双击点开桌面上的“此电脑”，找到“Simatic Shell”文件夹，打开此文件夹找到服务器的计算机，如下所示

选中上图中的“互连”，会出现系统登录的界面，输入用户aaaaaa及密码，如下所示：

点击上图中的“确定”按钮，WinCC RT Start会自动弹出加载服务器的项目，并在客户机上自动运行。可以通过WinCC RT Start取消项目运行。

方法二：

客户机通过“WinCC RunTime Start”加载服务器项目文件的方式。

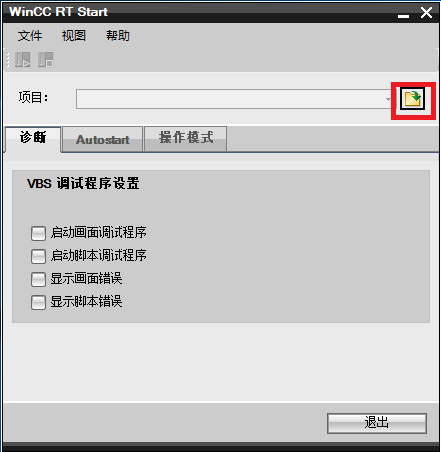

通过双击“WinCC RunTime Start”软件去加载服务器的项目，后缀名为“mcx”文件：

点击上图中的“打开”按钮，会出现系统登录的界面，输入用户aaaaaa及密码，并在客户机上自动运行服务器的项目，如下所示：

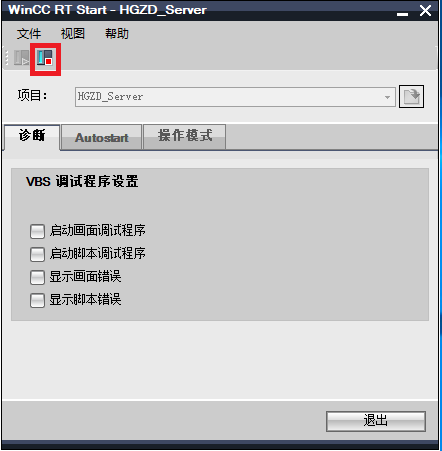

下图是取消项目运行操作界面。

12.若客户机想实现开机自动运行服务器的项目，需要通过“WinCC RT Start”的“Autostart”的设置，如下所示：

输入用户aaaaaa及密码。

退出后，重新启动客户机的计算机即可实现客户机开机自动运行服务器的项目。
