WinCC Professional 变量的线性转换

star star star star star
0 分
  • 使用操作
发布时间：2024年03月11日
  • 0
  • 61
以 WinCC Professional V16 为例，介绍变量的线性转换组态

把PLC中的变量进行线性转换的显示到WinCC Profession画面上，操作步骤如下：

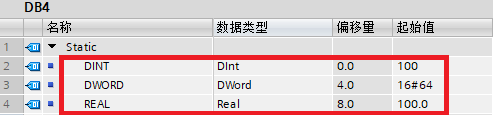

1.在PLC的DB块中创建三个变量，如下所示：

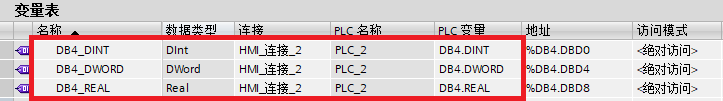

2.在WinCC RT PRO的变量表中也同样创建三个变量，如下所示：

3.对WinCC RT PRO变量表中的变量进行设置，使在画面显示变量的过程值缩小10.0倍：

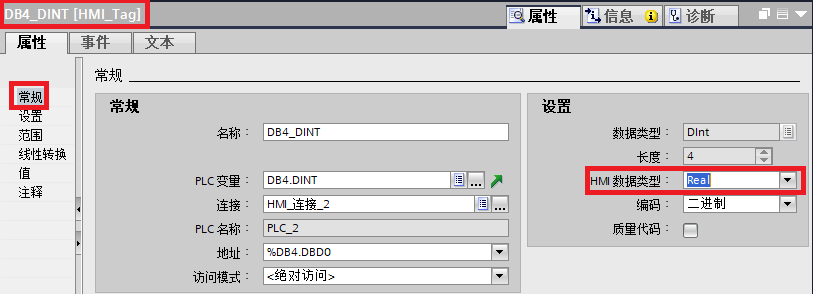

变量“DB4.DINT”的设置：

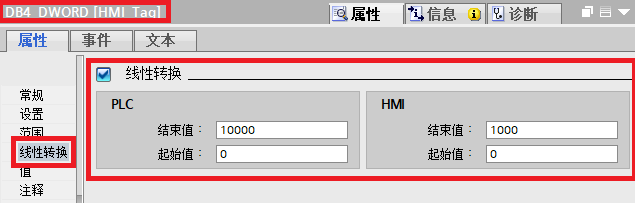

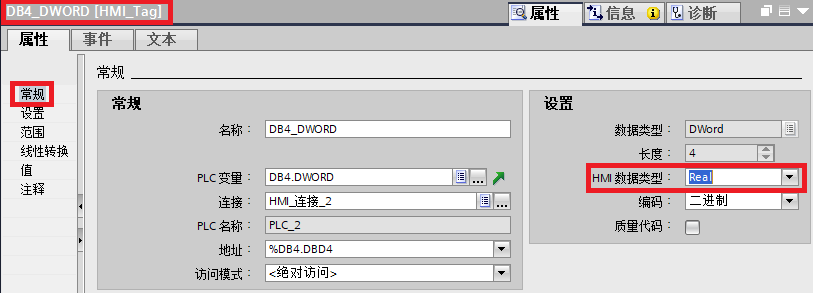

变量“DB4.DWORD”的设置：

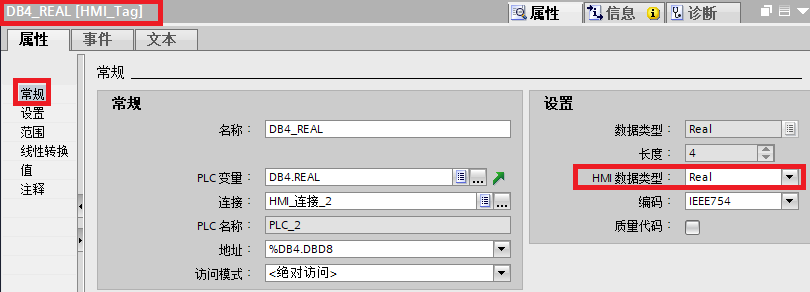

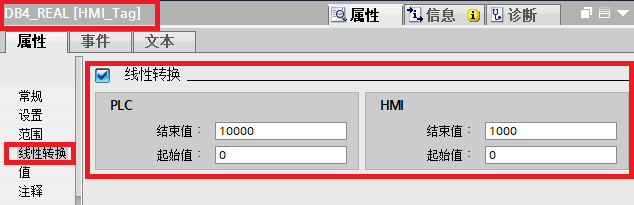

变量“DB4.REAL”的设置：

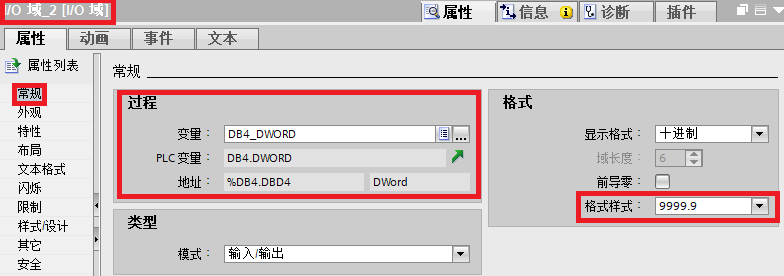

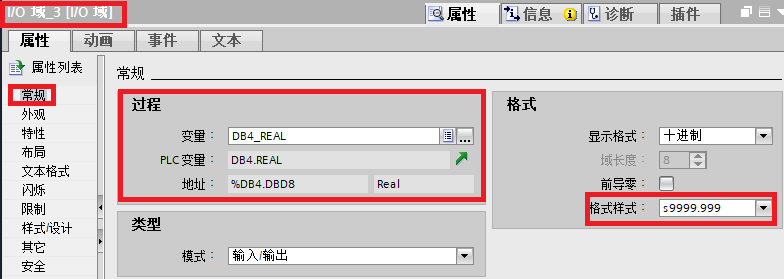

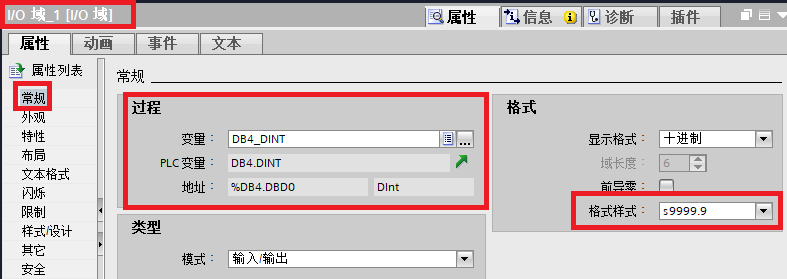

4.在“画面_1”上添加“I/O域_1”,“I/O域_2”和“I/O域_3”关联上述三个变量，用来显示其缩小10.0倍的值：

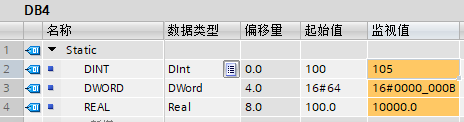

5.PLC在线监控DB块的值，如下所示：

6.WinCC RT PRO画面仿真效果如下：

格式样式显示请参考：WinCC Professional I/O域显示不同的数据类型
