SIMATIC WinCC Professional
更新至第12集

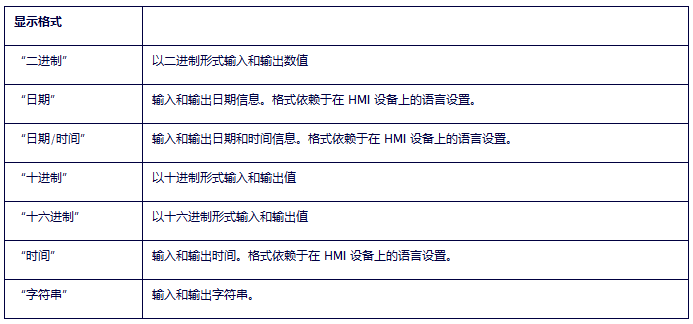

1.在WinCC RT Professional项目可以通过I/O域的显示格式来调整过程变量的输出值

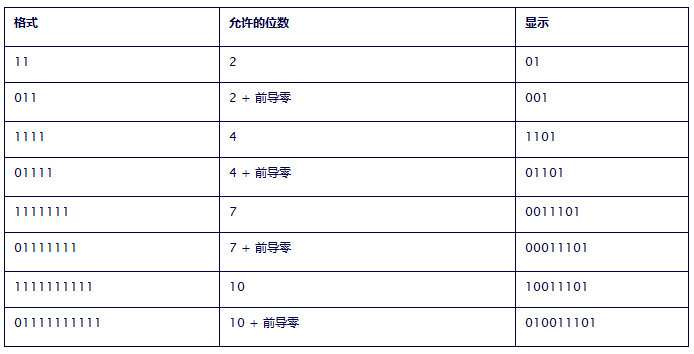

2.二进制的格式样式输出显示如下：

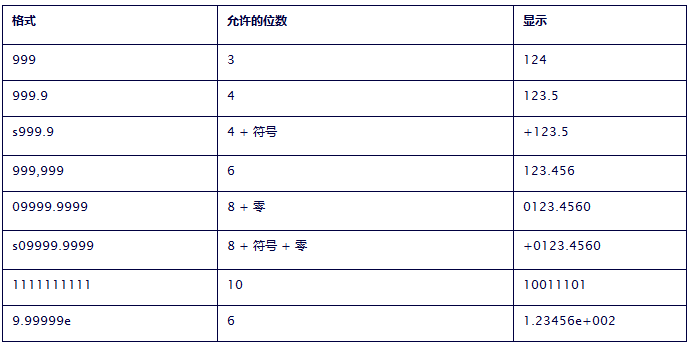

3.十进制的格式样式输出显示如下：

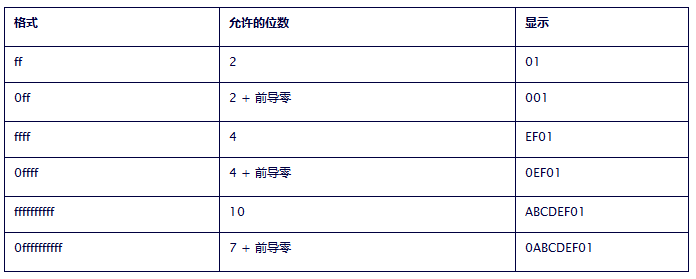

4.十六进制的格式样式输出显示如下：

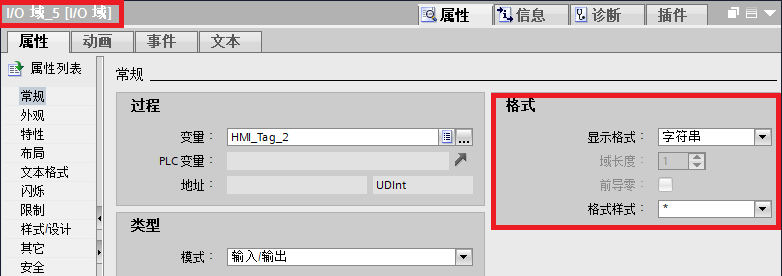

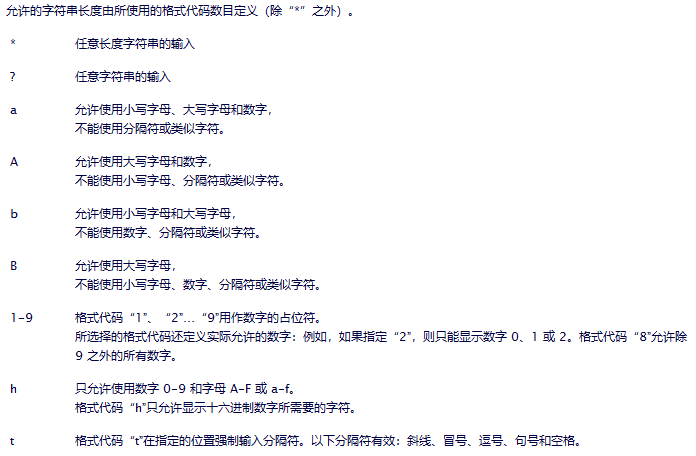

5.字符串格式样式输出显示如下：

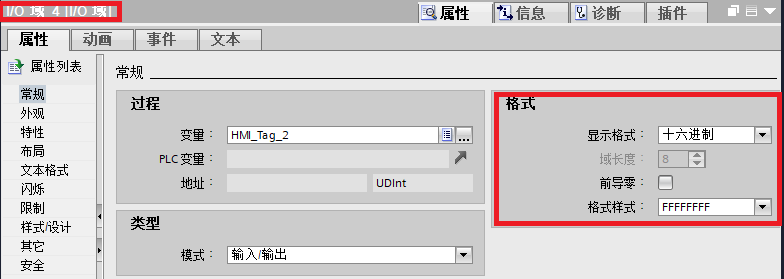

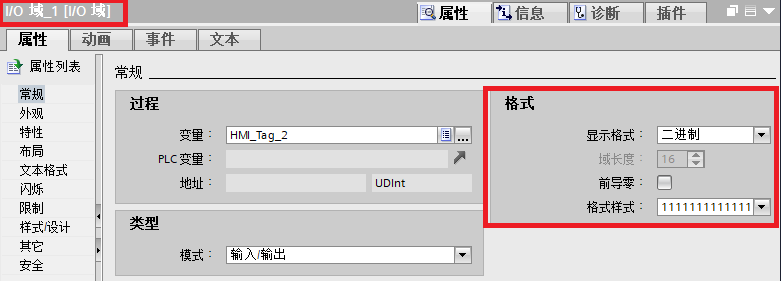

6.在“画面_1”上添加5个“I/O域”关联同一个无符号32位变量“HMI_Tag_2”，用来显示不同数据格式的输出值：

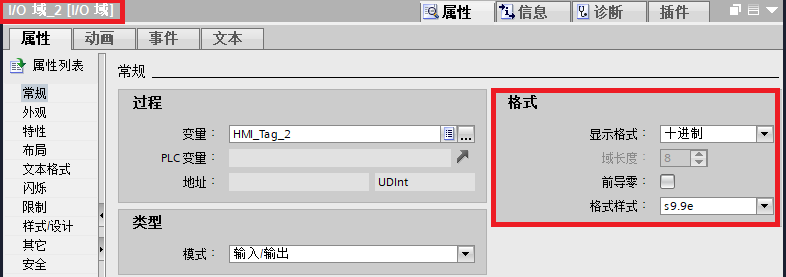

注意：十进制显示格式，如果需要显示负数，需要在格式样式左边加上字母s。
注意：十进制显示格式，格式样式小数点前有几个9，小数点前就显示几位，小数点后有几个9，小数点后就显示几位。格式样式可以手动填写，不必拘泥于选项。
8.WinCC RT PRO进行画面仿真，效果如下所示，
修改其中任意一个I/O域的值，其他的四个都会自动换算其格式显示。
10.对于字符串变量的显示，最好指定其长度：
S7-1500 PLC的DB块创建的字符串变量（长度为10个字节），如下所示：

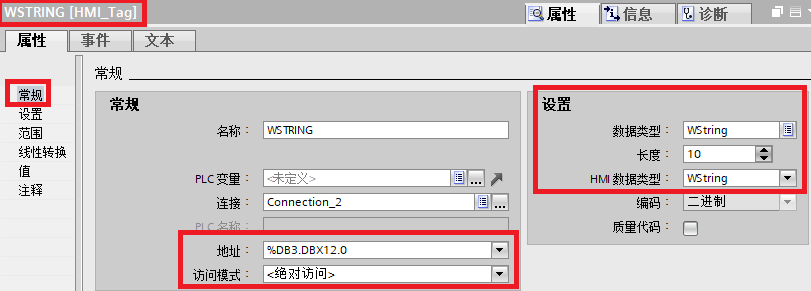

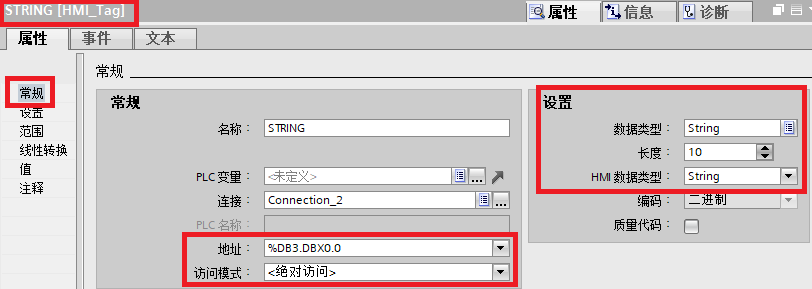

WinCC RT PRO变量表中创建的变量最好要与PLC中的数据类型，长度，地址一一对应。

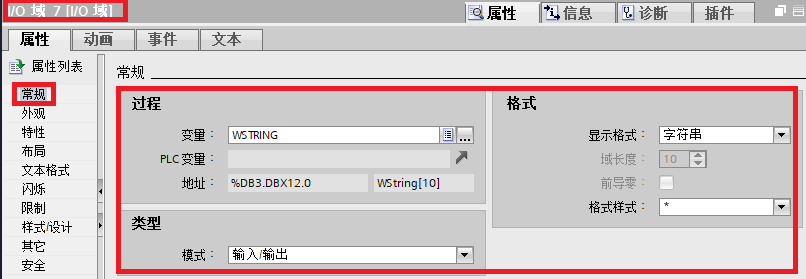

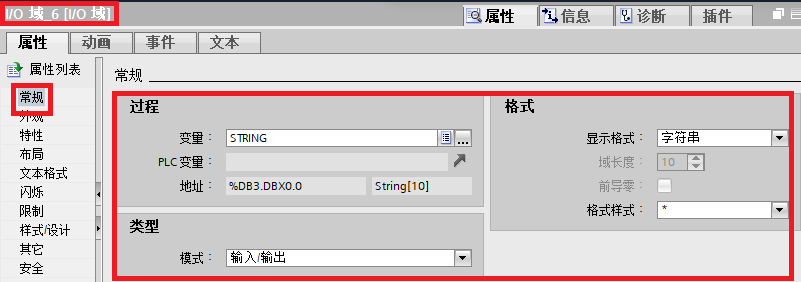

在“画面_1”上添加“I/O域_6”和“I/O域_7”分别关联字符串变量“STRING”和“WSTRING”，用来显示其输出值：

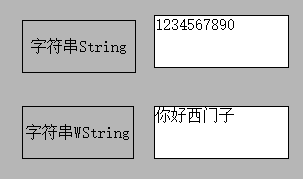

11.WinCC RT PRO进行画面仿真，效果如下所示：
