WinCC Professional 报警显示的分类/过滤

这里我们将演示在报警控件中如何显示某一类别的报警。

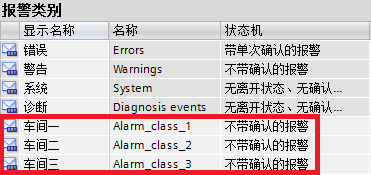

1.在 "项目树>HMI报警>报警类别" 中添加 "车间一，车间二，车间三" 三个自定义报警类别，如下图所示。

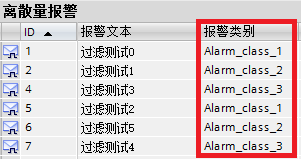

2.在 "项目树>HMI报警>离散量报警" 中添加6条报警，报警类别分别对应第一步中创建的报警类别。如下图所示：

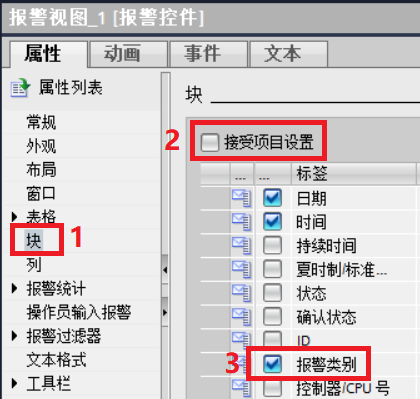

3.在画面上添加 "报警视图" 控件，在 "报警视图控件>属性>块" 中勾选 "状态" 和 "报警类别" 块，如下图所示：

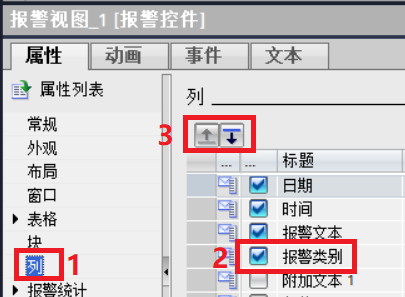

4.在 "报警视图控件>属性>列" 中勾选 "状态" 和 "报警类别" 块，并点击上移下移按钮调整顺序。如下图所示：

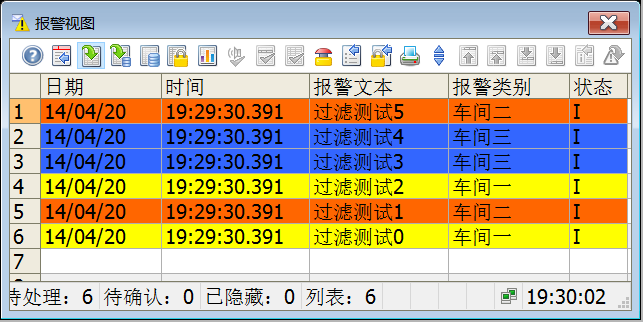

5.运行项目，触发6条报警，如下图所示：

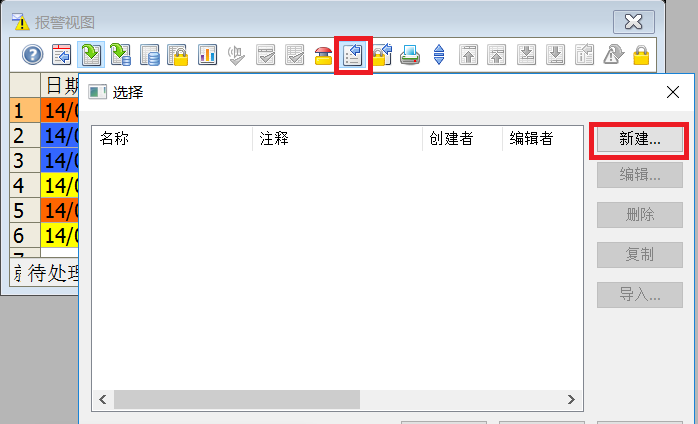

6.在运行画面上 "报警视图控件>工具栏>过滤报警" 弹出选择对话框。如下图所示：

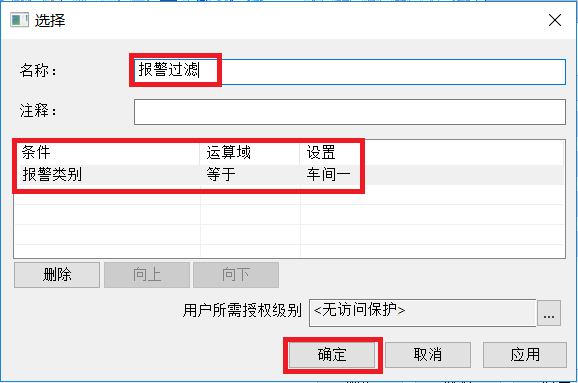

7.点击新建按钮，添加新的过滤条件。名称设定为 "报警过滤" ，条件选择 "报警类别"，运算域选择 "等于"，设置选择 "车间一"。如下图所示：

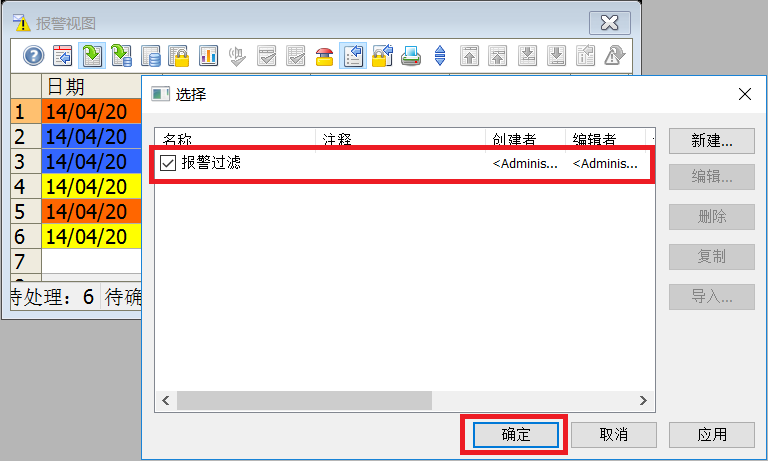

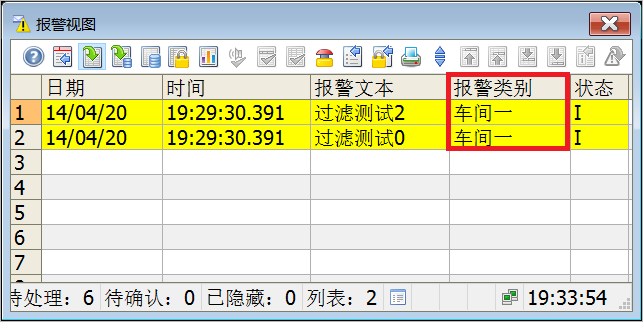

8.点击确定按钮后过滤结果如下图所示：

上面描述了在运行状态下怎样过滤显示指定的报警类别,下面展示怎样在组态环境下设置过滤条件。

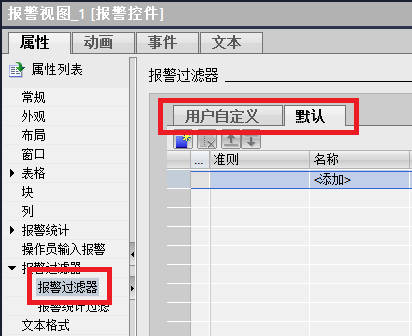

9.在报警视图控件 "属性>报警过滤器>报警过滤器" 下可添加用户自定义过滤和默认过滤器。如下图所示：

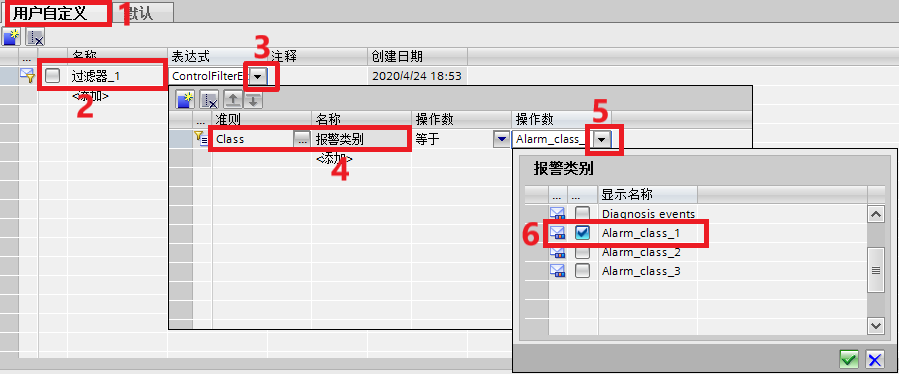

10.用户自定义过滤内容可在运行中，过滤报警列表（步骤 6 图）中显示出来，可直接选择这些过滤规则。组态步骤如下图所示：

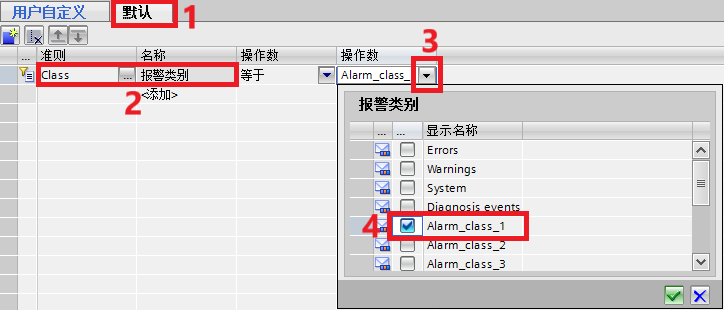

11.默认过滤器是运行即执行的不能运行时取消。组态步骤如下图所示：

需要注意的是，默认过滤器和自定义过滤器是与的关系，只有相同的过滤条件才能显示否则不会显示报警信息。比如默认过滤车间一类别，自定义过滤车间二类别，当两个条件同时存在时，车间一，车间二，车间三类别的报警都不会显示出来。
