WinCC Professional 与 S7-300/400 通信（集成）

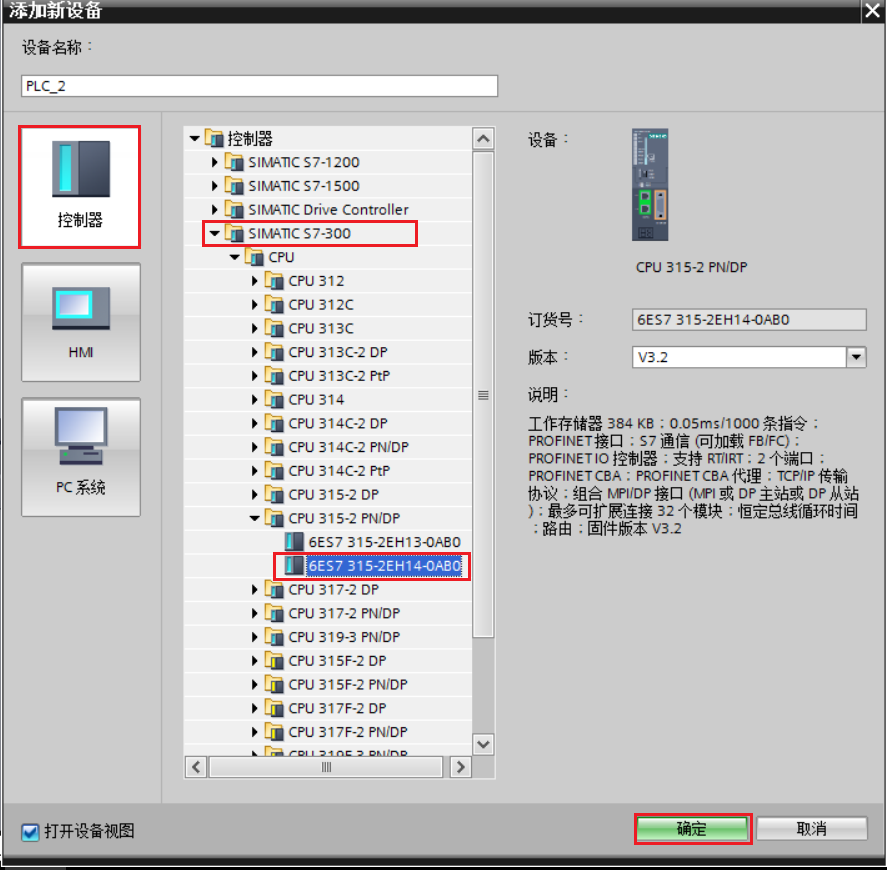

添加 S7-300站 PLC。

添加300站的电源。

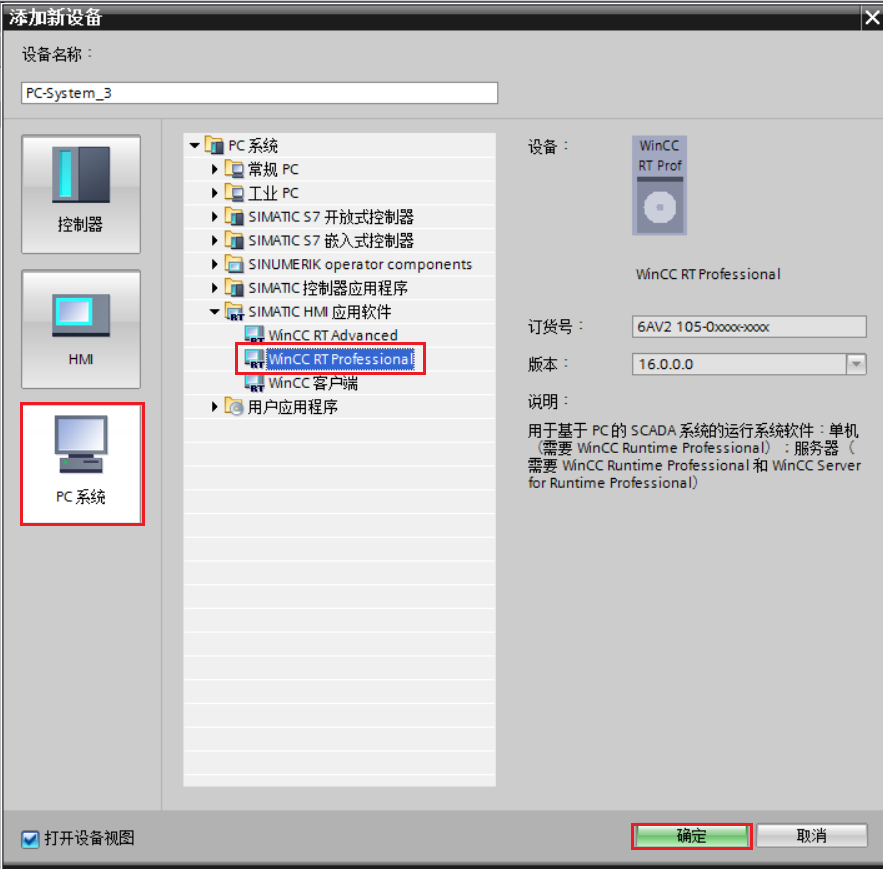

添加 PC Station 的 HMI 应用程序。

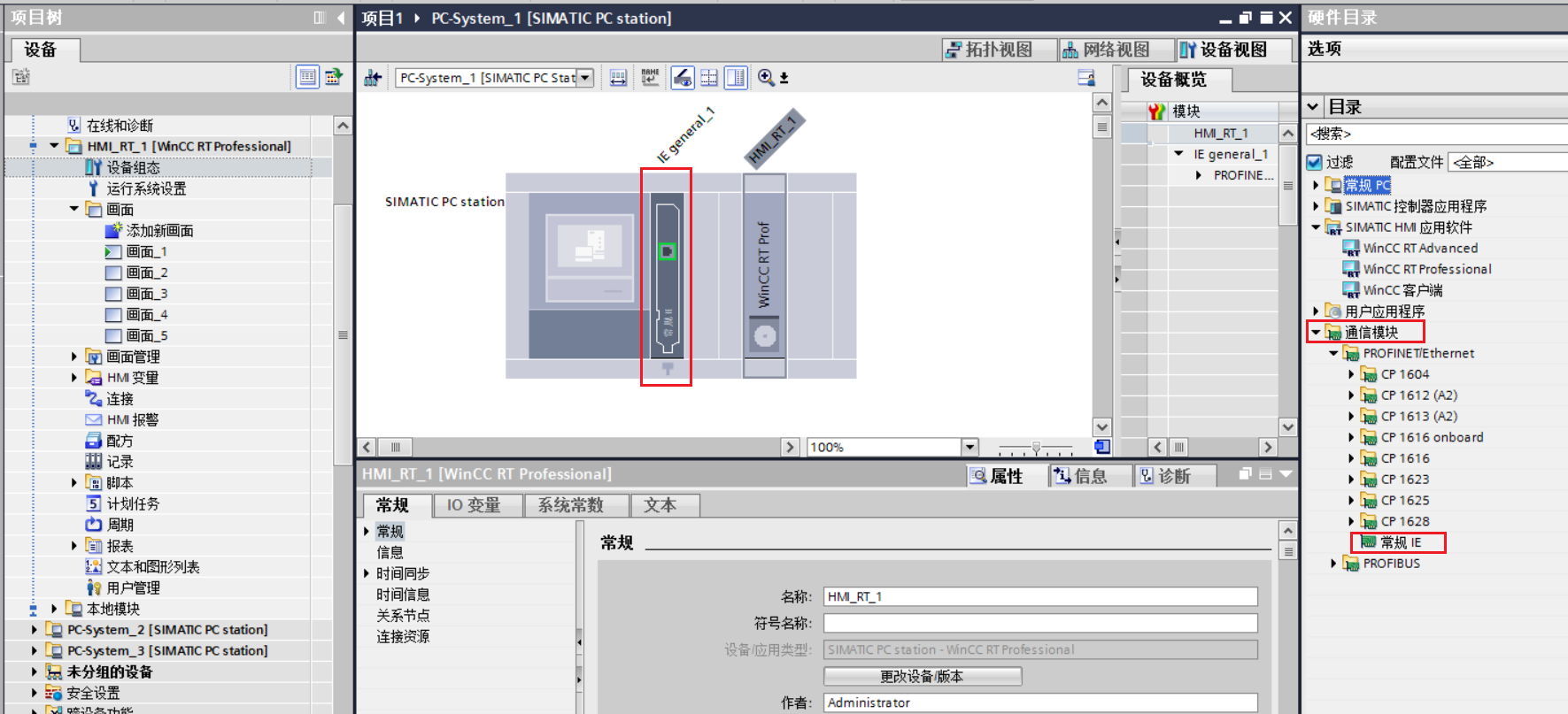

选中最左边空槽，选中“常规 IE”并双击，添加 IE General 网卡。

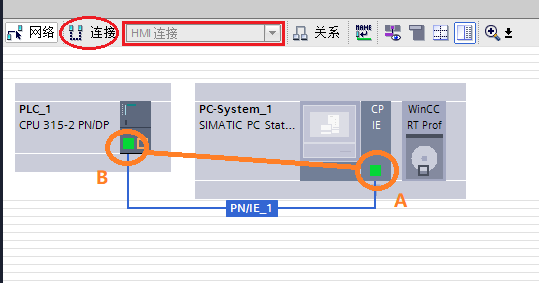

选中"连接"并在 PLC 网口和 IE 网口画线，用鼠标点击图中A点，拖拽到图中B点。创建300站点和 PC Station 之间的 HMI 连接。

创建 PLC 程序中的 DB 块，添加变量，编译 DB 块。

打开 Professional 的一个画面，然后点中 DB 块，在详细视图信息处能看到 DB 块中 HMI 可访问变量，选中变量并向画面中拖拽，画面会自动生成关联好变量的 I/O 域对象。

双击 Professional 项目树中的"连接"选项，确认自动生成的 HMI 连接的访问点。

打开电脑的“控制面板”，找到“设置 PG/PC 接口”，双击打开设置界面，选中”添加/删除“。

添加”CP-TCPIP“。

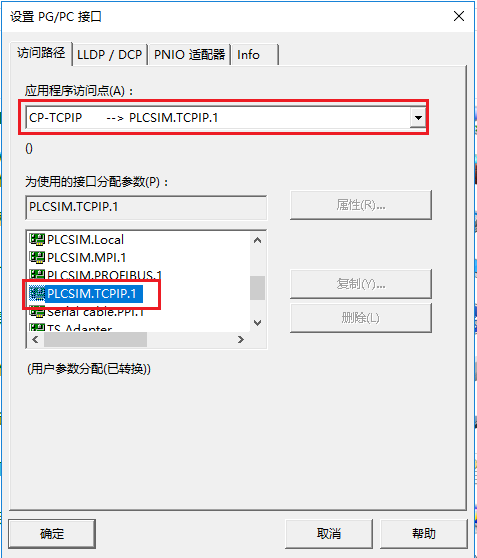

给访问点分配接口参数，CP-TCPIP 对应 PLCSIM.TCPIP.1。

因为是要连接仿真软件，所以选择PLCSIM.TCPIP.1；如果和实际PLC通信，请选择 网卡名称.TCPIP.1选项，不要选择Auto.1。

启动 PLC 仿真。

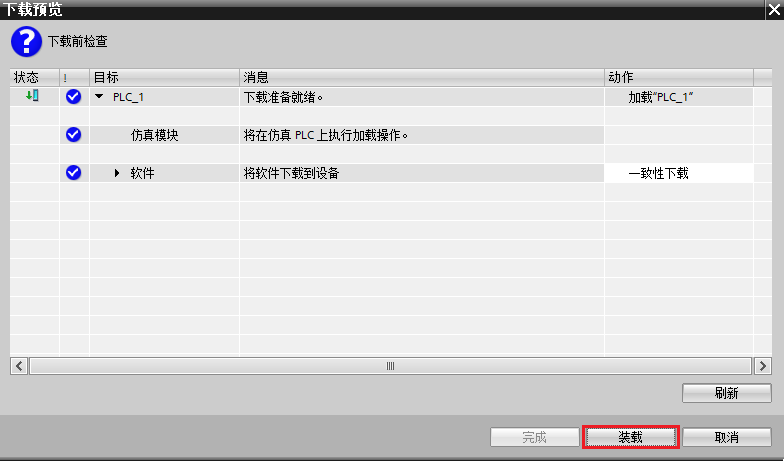

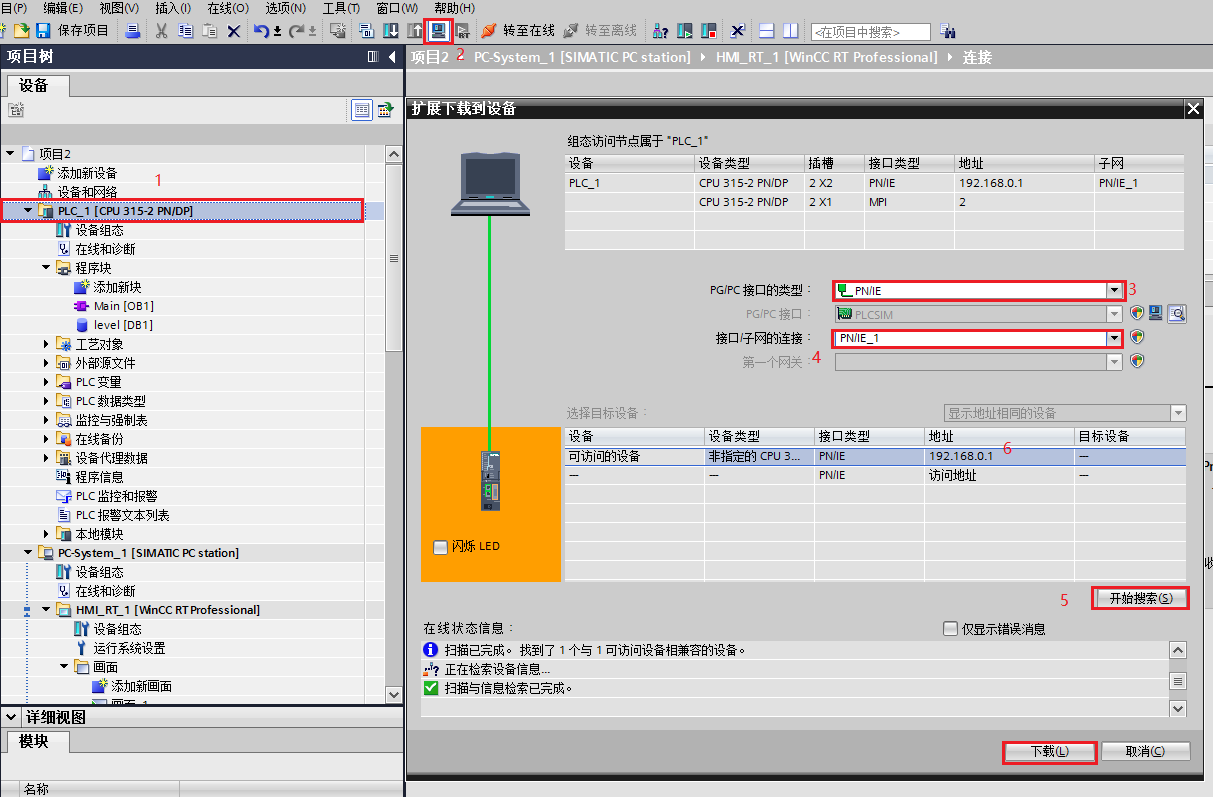

下载程序到仿真器。

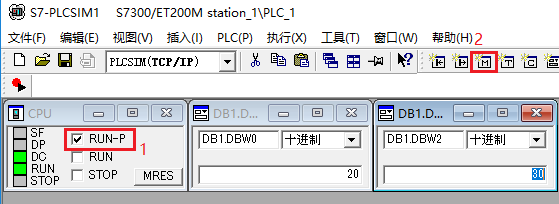

启动仿真器中的 PLC 运行，并添加 DB 块仿真数据。

启动 WinCC Professional 仿真。

查看 WinCC Professional 仿真画面。

停止 WinCC Professional 仿真。
